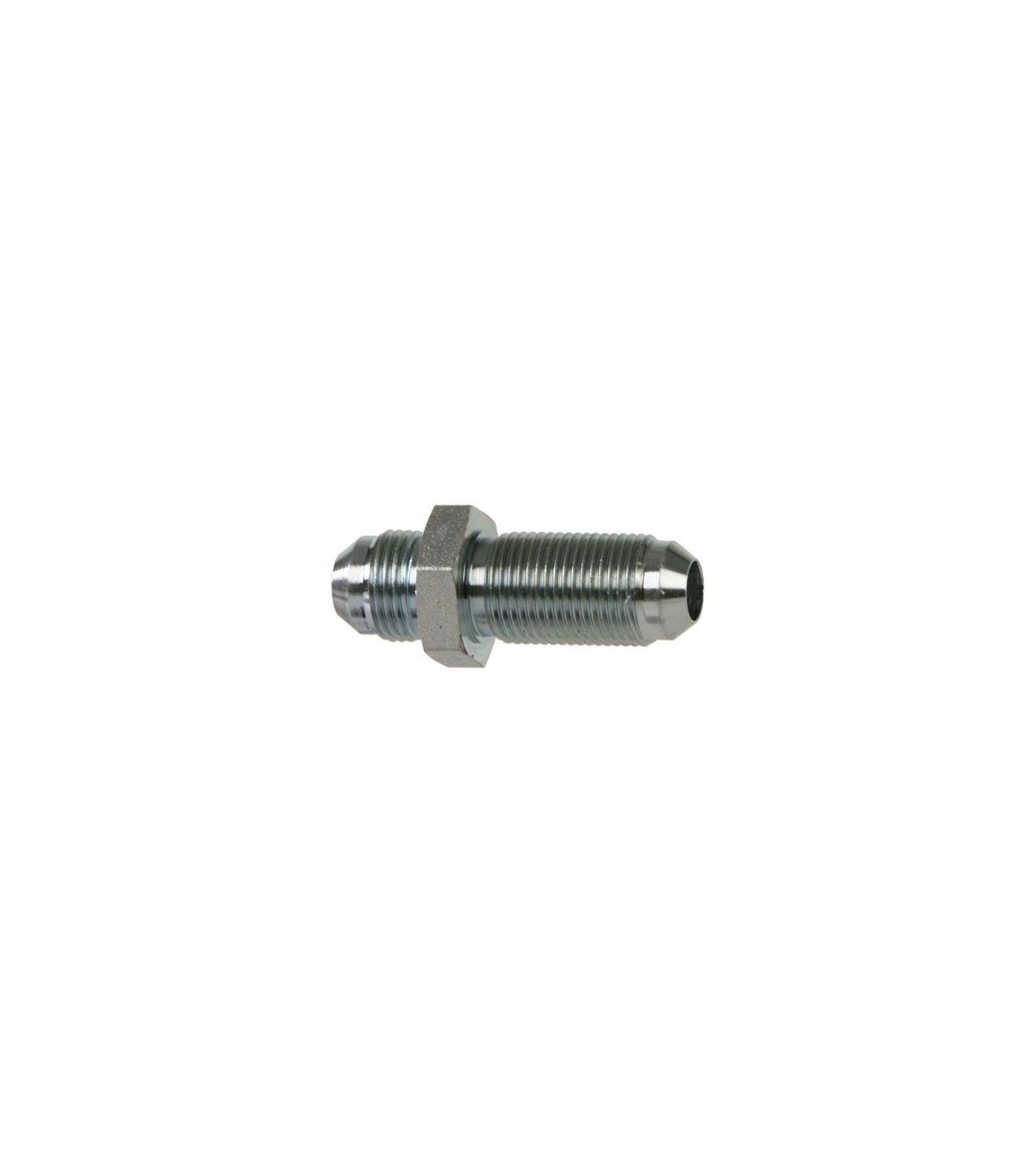

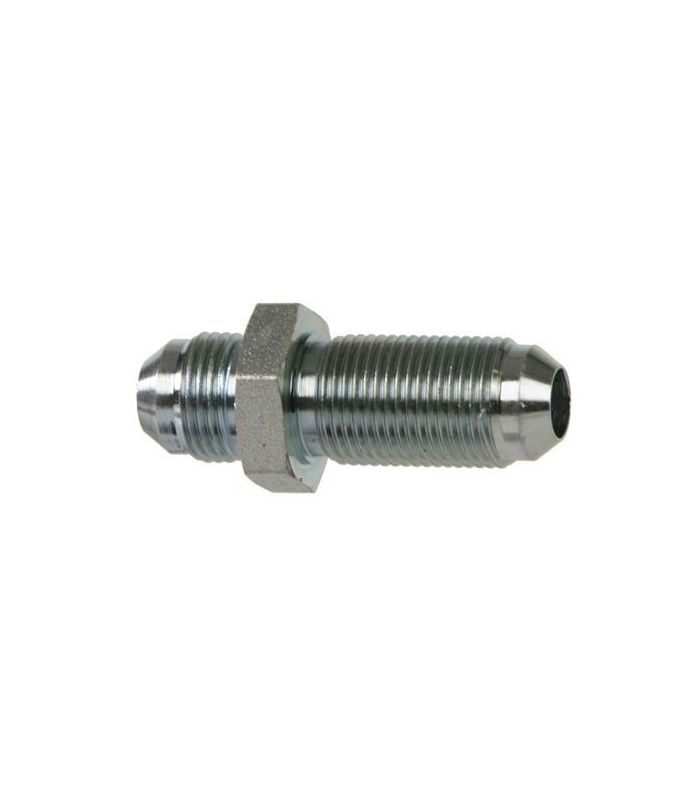

JIC-Geraddurchführung
Die JIC-Durchgangsverschraubung ist eine hydraulische Durchführungsverschraubung zum Durchdringen von Wänden, Paneelen oder Behältern und ermöglicht den Anschluss von Hydraulikleitungen über ein JIC-Gewinde. Ihre gerade Bauform gewährleistet einen geraden Flüssigkeitsfluss und somit eine leckagefreie, sichere und hochdruckbeständige Verbindung.
Anwendungsbereiche: Industrielle Hydraulikanlagen, Maschinen, Tanks, Verteiler und Hydraulikpaneele, Hydraulikölkreisläufe und Druckflüssigkeiten.
Hauptmerkmale :
Lieferung ohne Mutter
Die JIC-Durchführungsverschraubung ist eine Hydraulikverschraubung, die es ermöglicht , JIC-Leitungen durch Wände oder Paneele zu verbinden . Dabei wird die gerade Rohrausrichtung beibehalten und eine wasserdichte Abdichtung sowie mechanische Festigkeit gewährleistet. Sie ist eine unverzichtbare Komponente in Hochdruck-Hydrauliksystemen, in denen ein sicherer Durchgang zwischen zwei Räumen erforderlich ist.
Technische Spezifikationen einer geraden JIC-Schottverschraubung:
| Code | ZU | B | C | H1 | H2 | ØR1 |
| 45060001 | 52,6 | 14 | 31.3 | 17 | 17 | 7/16 |
| 45060002 | 52,6 | 14 | 31.3 | 19 | 19 | 1/2 |
| 45060003 | 55,4 | 14.1 | 33.3 | 22 | 22 | 16.09. |
| 45060004 | 62 | 16.7 | 37,4 | 24 | 24 | 3/4 |
| 45060005 | 69,6 | 19.3 | 40,9 | 30 | 30 | 7/8 |
| 45060006 | 78,5 | 21.9 | 45.2 | 36 | 36 | 1-1/16 |
| 45060007 | 79,8 | 23.1 | 45.2 | 41 | 41 | 1-5/16 |
| 45060008 | 84.1 | 24.3 | 46,5 | 50 | 50 | 1-5/8 |
