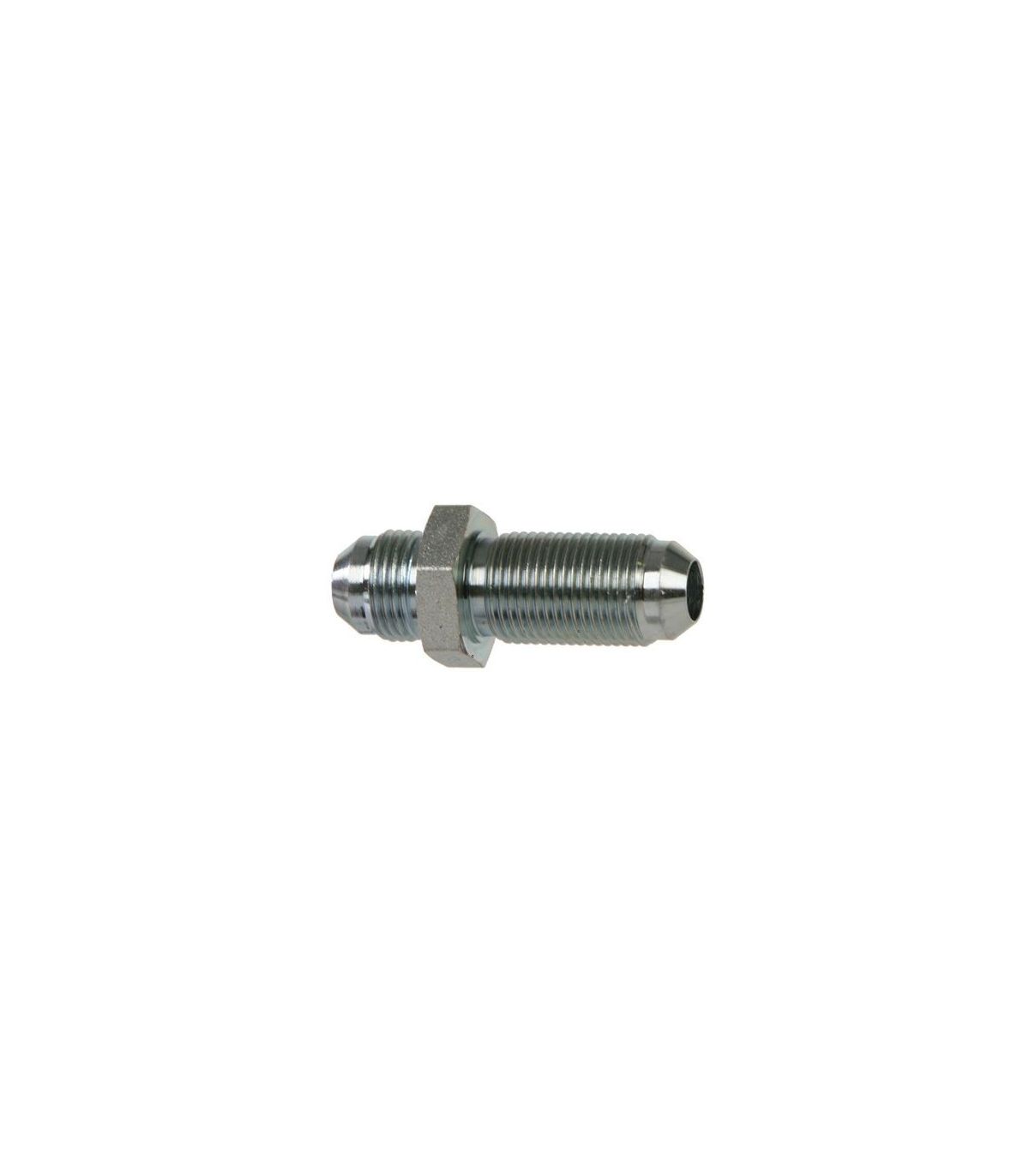

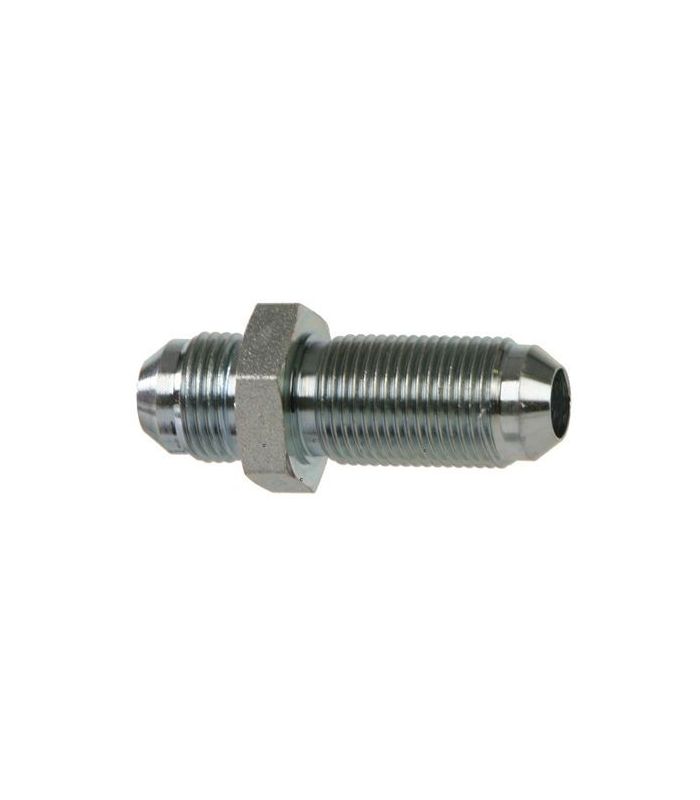

PASSAGGIO A PARETE RETTA JIC

Raccordo passaparete dritto JIC

Il raccordo passante dritto JIC è un raccordo idraulico passante progettato per attraversare pareti, pannelli o serbatoi, consentendo il collegamento di linee idrauliche tramite una filettatura JIC. Il suo design dritto facilita il flusso allineato del fluido, garantendo una connessione a tenuta stagna, sicura e resistente alle alte pressioni.

Applicazioni: Impianti idraulici industriali, Macchinari, Serbatoi, collettori e quadri idraulici, Circuiti idraulici e fluidi in pressione.

Caratteristiche principali :

Raccordo standard SAE J-514 (ISO 8434-2)
Accoppiamento senza soluzione di continuità.
Realizzato in acciaio al carbonio.
Raccordi per tubo svasato a 37°
Elevata sicurezza dell'assemblaggio meccanico.
Pressione massima:
- 6-8-10 450 bar.
- 12-16-18-20-22 350 bar.
- 25-30-38 250 bar.

Fornito senza dado

Raccordo passaparete dritto JIC

Il raccordo passaparete dritto JIC è un raccordo idraulico che consente di collegare le linee JIC attraverso pareti o pannelli , mantenendo un allineamento rettilineo dei tubi e garantendo tenuta stagna e resistenza meccanica . È un componente essenziale nei sistemi idraulici ad alta pressione in cui è richiesto un passaggio sicuro tra due spazi.

Specifiche tecniche

Filettatura JIC 37°.
Funzione: passaggio di tubi o condotti attraverso superfici.
Tenuta metallica tramite cono JIC, non necessita di guarnizioni aggiuntive.
Fissaggio tramite dado di bloccaggio sul pannello.
Applicazione in sistemi idraulici ad alta pressione.

Applicazioni

Circuiti idraulici industriali.
Macchinari mobili e pesanti.
Serbatoi, collettori e quadri idraulici.
Installazioni in cui è richiesta la separazione delle zone mantenendo la tenuta stagna.

Specifiche tecniche di un raccordo passaparete dritto JIC:

Codice	A	B	C	H1	H2	ØR1
45060001	52.6	14	31.3	17	17	7/16
45060002	52.6	14	31.3	19	19	1/2
45060003	55,4	14.1	33.3	22	22	9/16
45060004	62	16.7	37.4	24	24	3/4
45060005	69,6	19.3	40.9	30	30	7/8
45060006	78,5	21.9	45.2	36	36	1-1/16
45060007	79,8	23.1	45.2	41	41	1-5/16
45060008	84.1	24.3	46.5	50	50	1-5/8
