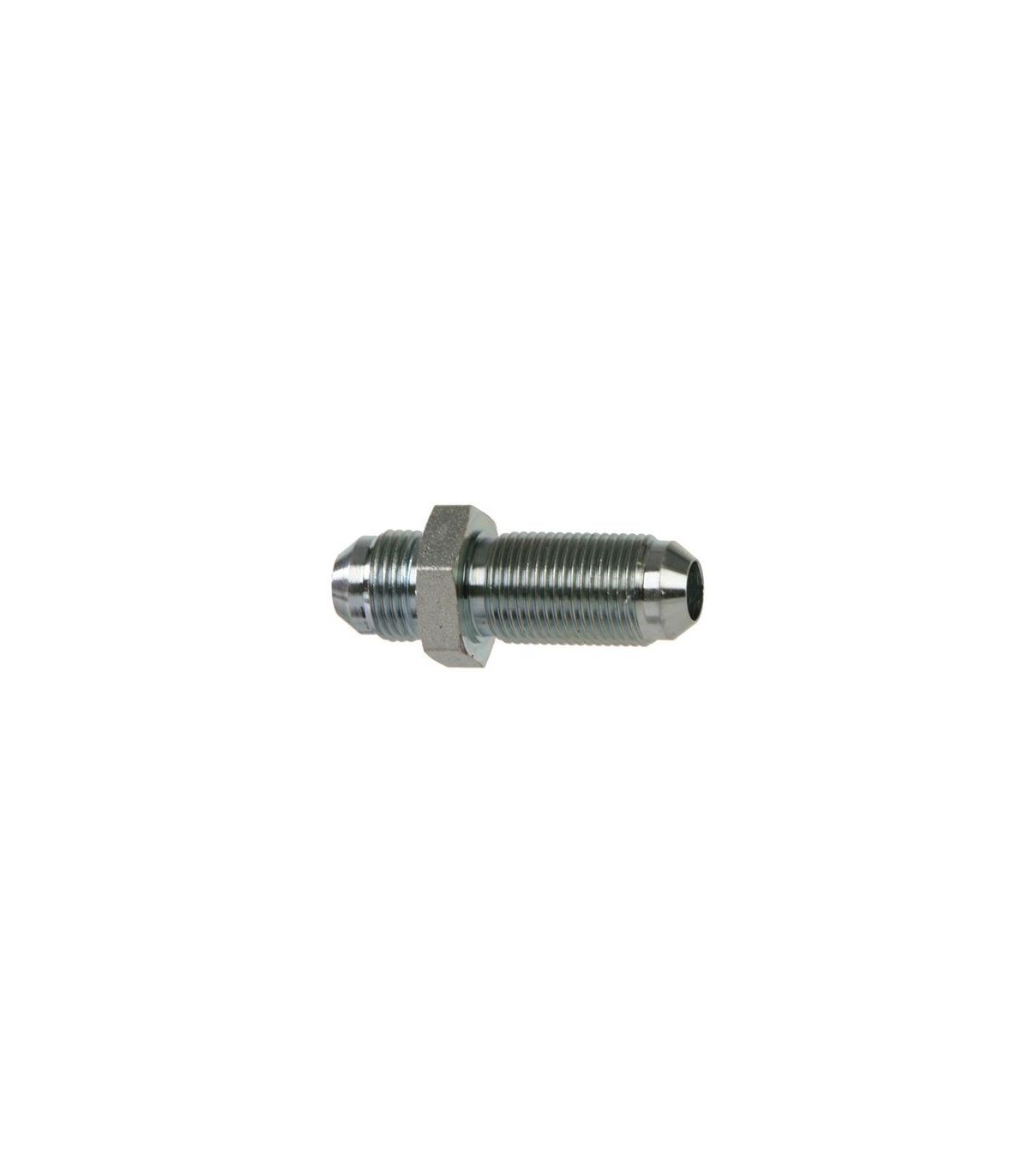

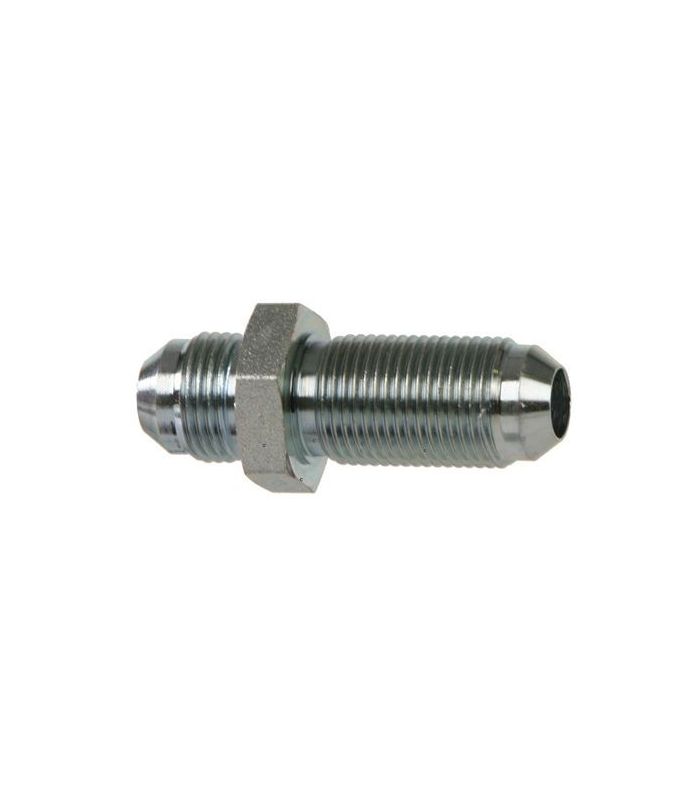

Pasamuros recto JIC
El pasamuros recto JIC es un racor hidráulico de paso diseñado para atravesar paredes, paneles o depósitos, permitiendo la conexión de líneas hidráulicas mediante rosca JIC. Su diseño recto facilita el paso alineado del fluido, garantizando una conexión estanca, segura y resistente a altas presiones.
Aplicaciones: Instalaciones hidráulicas industriales, Maquinaria, Depósitos, colectores y paneles hidráulicos, Circuitos de aceite hidráulico y fluidos a presión.
Características principales:
Se suministra sin tuerca
El pasamuros recto JIC es un racor hidráulico que permite conectar líneas JIC a través de muros o paneles, manteniendo una alineación recta del conducto y garantizando estanqueidad y resistencia mecánica. Es un componente esencial en sistemas hidráulicos de alta presión donde se requiere un paso seguro entre dos espacios.
Ficha técnica de un pasamuros recto JIC:
| Código | A | B | C | H1 | H2 | ØR1 |
| 45060001 | 52,6 | 14 | 31,3 | 17 | 17 | 7/16 |
| 45060002 | 52,6 | 14 | 31,3 | 19 | 19 | 1/2 |
| 45060003 | 55,4 | 14,1 | 33,3 | 22 | 22 | 9/16 |
| 45060004 | 62 | 16,7 | 37,4 | 24 | 24 | 3/4 |
| 45060005 | 69,6 | 19,3 | 40,9 | 30 | 30 | 7/8 |
| 45060006 | 78,5 | 21,9 | 45,2 | 36 | 36 | 1-1/16 |
| 45060007 | 79,8 | 23,1 | 45,2 | 41 | 41 | 1-5/16 |
| 45060008 | 84,1 | 24,3 | 46,5 | 50 | 50 | 1-5/8 |
