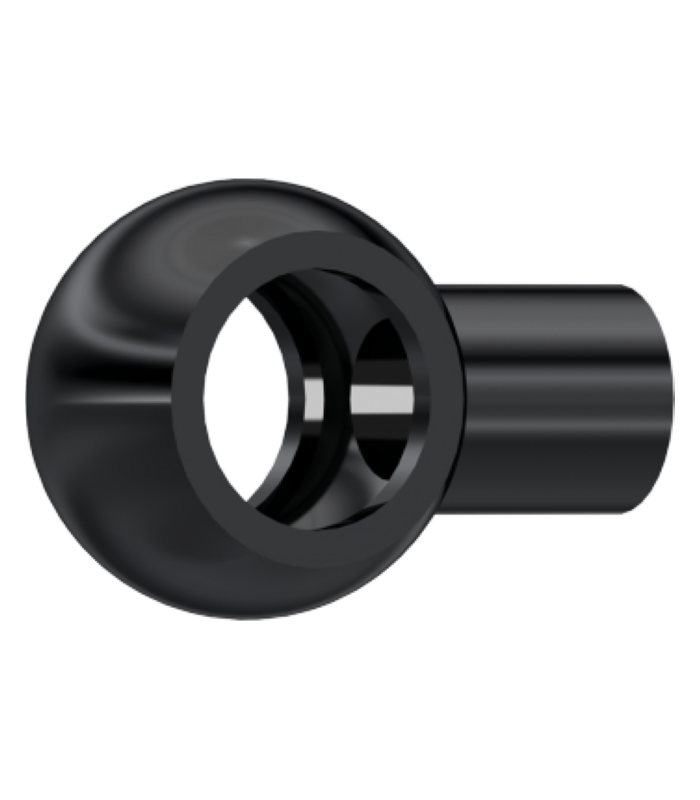

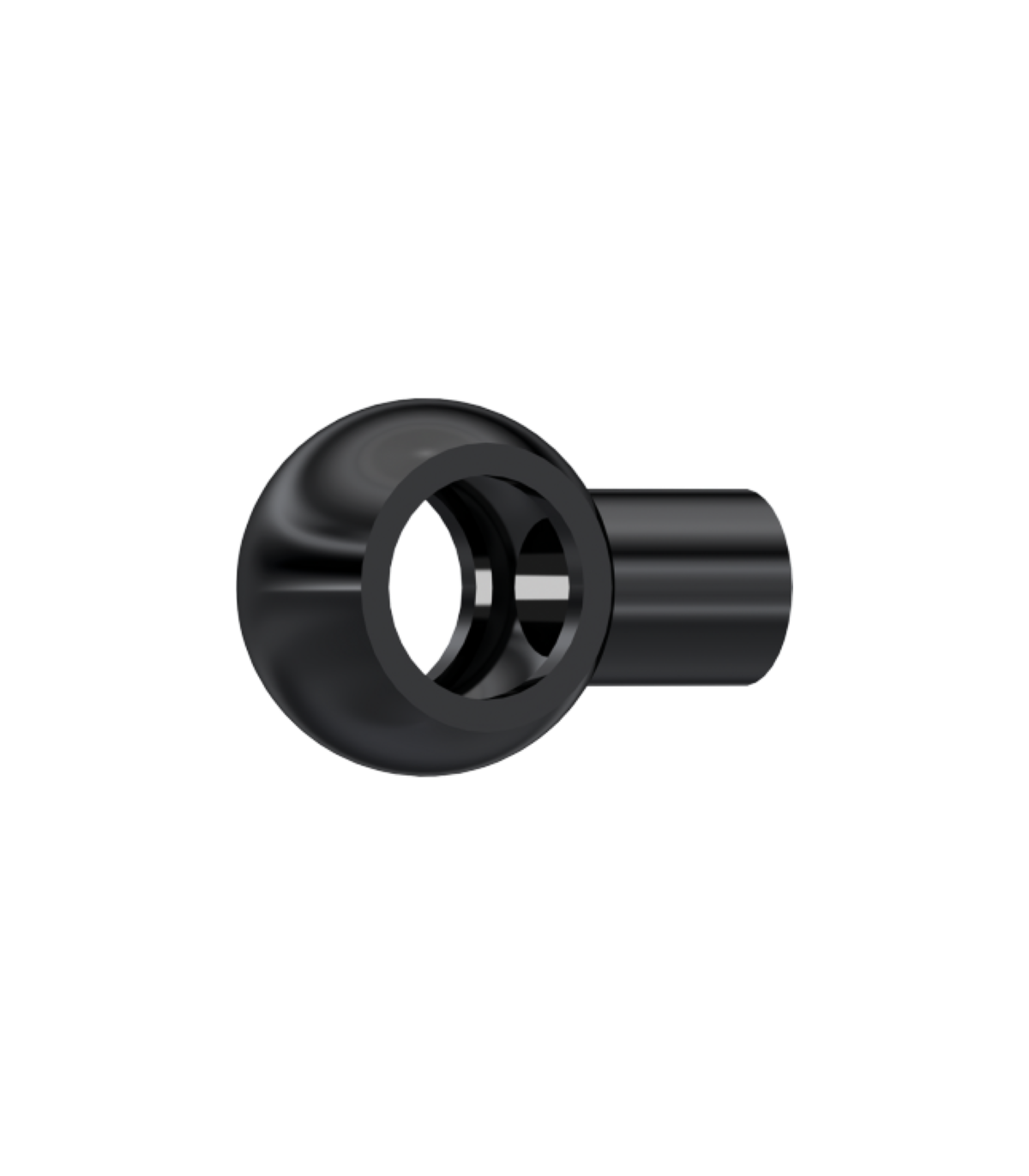

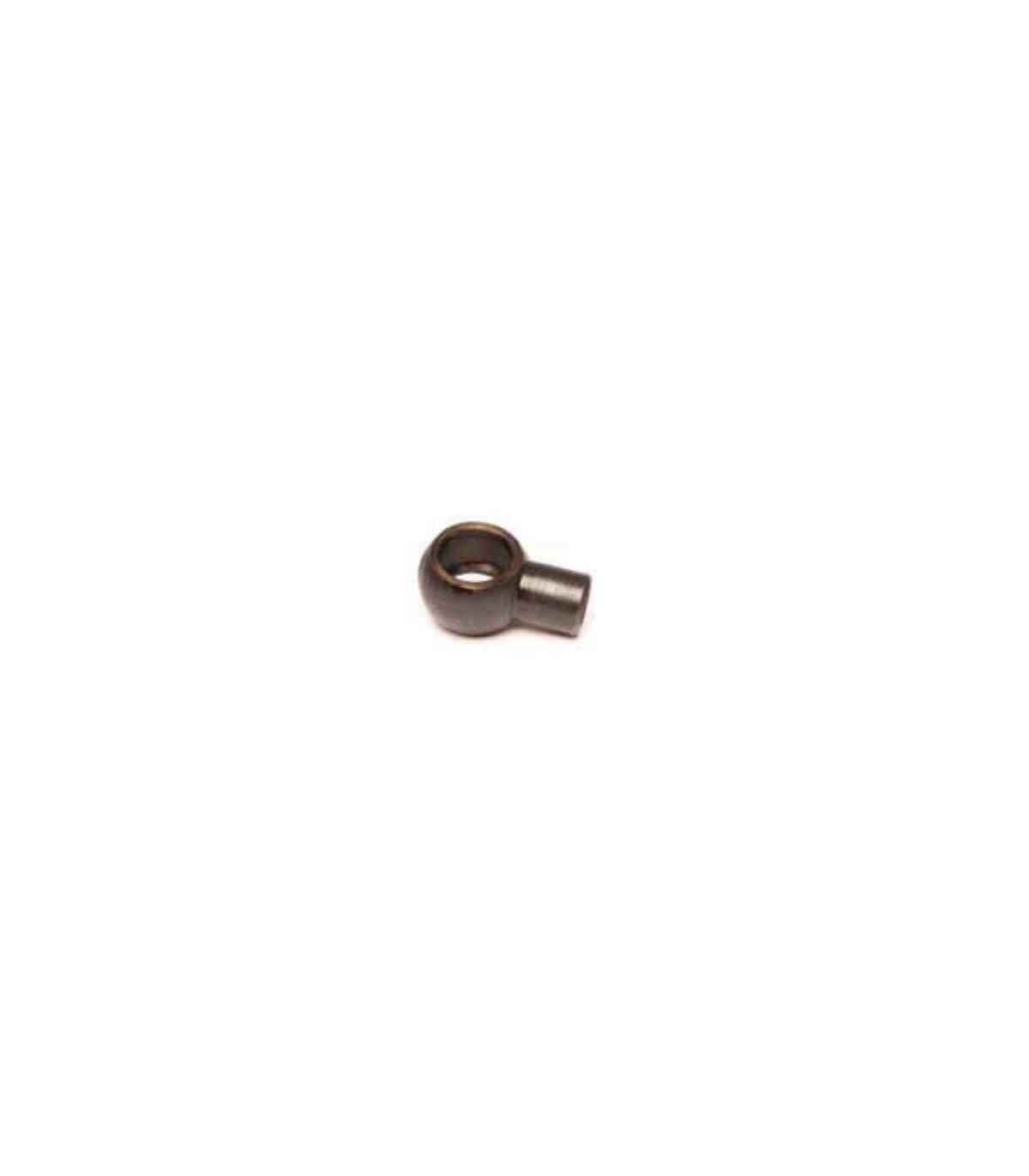

Une sphère soudable est conçue pour être soudée à un tube rigide ou à un tuyau métallique, permettant un assemblage articulé au moyen d'un boulon ou d'une goupille.
Applications : machines agricoles, industrielles et forestières pour la fermeture ou le raccordement de réseaux de canalisations.
Caractéristiques principales :
Le raccord sphérique soudable est un élément de liaison mécanique de forme sphérique en œillet, conçu pour être soudé à un tube ou une tige, permettant ainsi la réalisation d'assemblages articulés par boulon ou goupille. Sa conception facilite la mobilité angulaire et un alignement précis dans les systèmes mécaniques.
Il permet la création d'un point d'articulation, facilitant le mouvement angulaire et évitant les contraintes de désalignement dans les mécanismes linéaires.

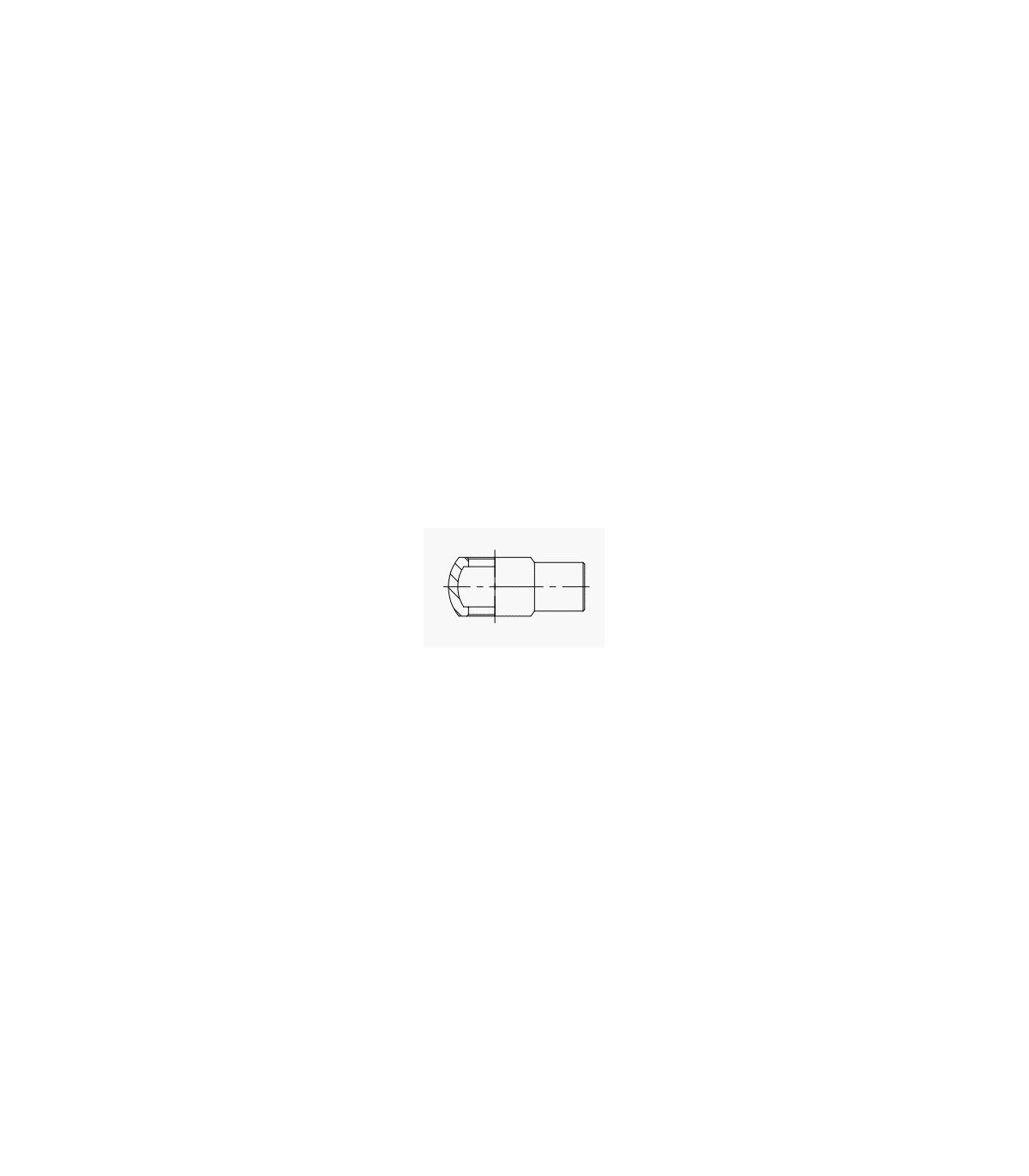

Spécifications techniques d'une sphère soudable :
| Référence | Fil | À | B | C | D | ET |
| 44100009 | 1/4" | 14 | 24 | 13.4 | 25 | 12.2 |
| 44100013 | 3/8" | 17,5 | 28 | 17 | 29 | 15.7 |
| 44100019 | 1/2" | 22 | 35 | 21.2 | 33 | 19.7 |
| 44100025 | 3/4" | 28 | 45 | 26.8 | 38 | 25.1 |
| 44100029 | 1" | 38 | 58 | 33,5 | 45 | 31.6 |
