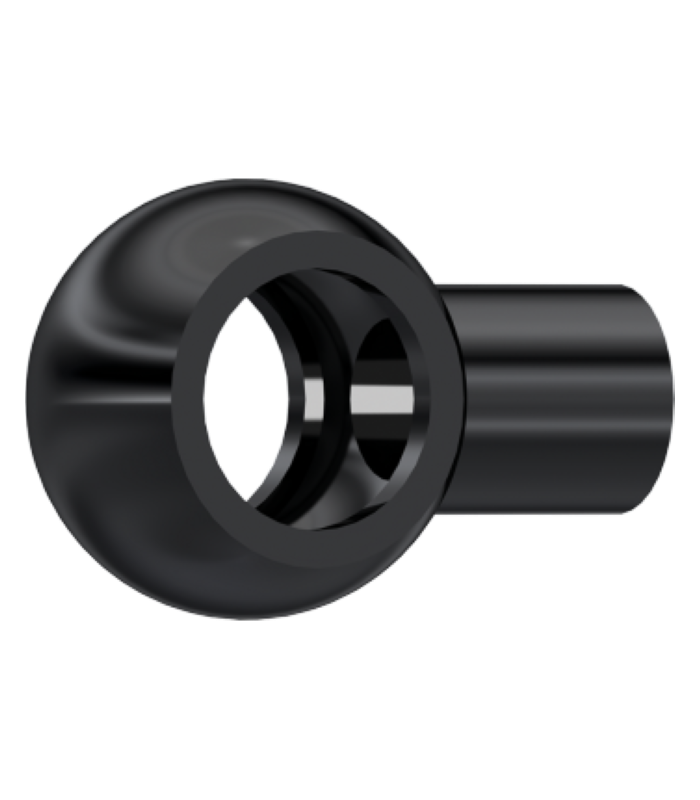

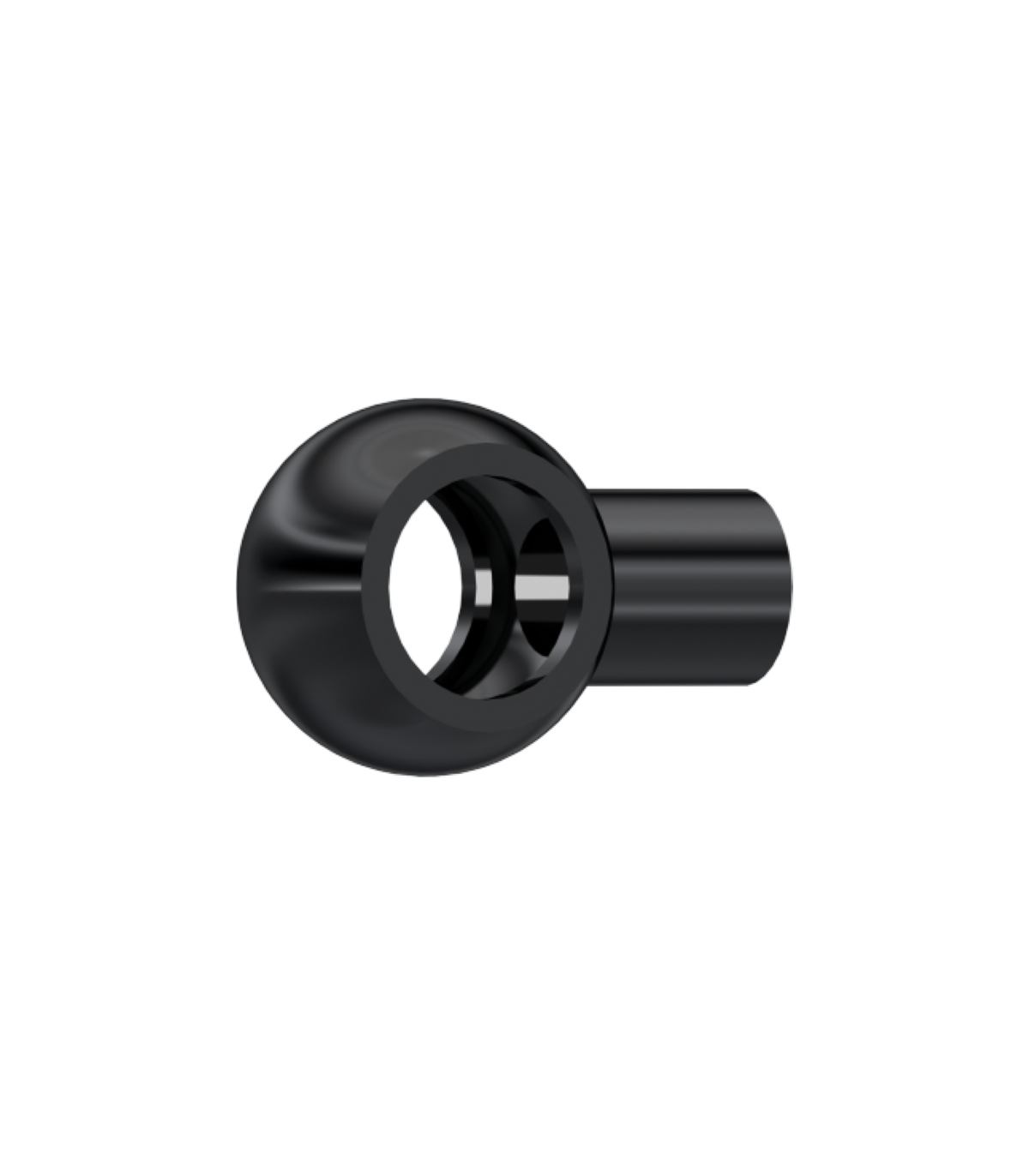

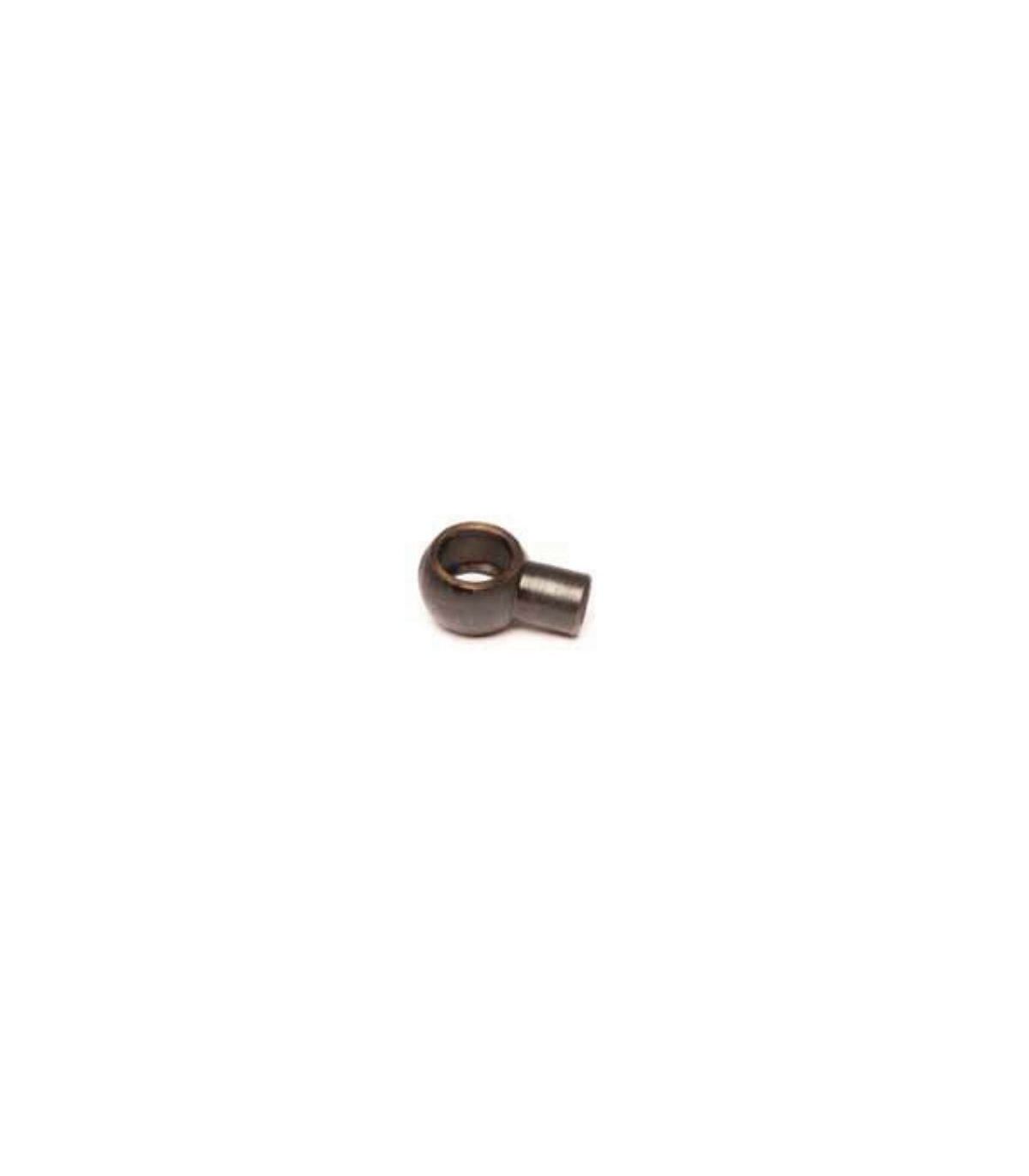

Eine schweißbare Kugel ist so konstruiert, dass sie mit einem starren Rohr oder Metallschlauch verschweißt werden kann und so eine gelenkige Verbindung mittels einer Schraube oder eines Stifts ermöglicht.
Anwendungsgebiete: Land-, Industrie- und Forstmaschinen zum Schließen oder Verbinden von Rohrnetzen.
Hauptmerkmale:
Das schweißbare Kugelgelenk ist ein mechanisches Verbindungselement mit augenförmiger Geometrie, das zum Anschweißen an Rohre oder Stangen dient und Gelenkverbindungen mittels Schraube oder Stift ermöglicht. Seine Konstruktion gewährleistet Winkelbeweglichkeit und präzise Ausrichtung in mechanischen Systemen.
Es ermöglicht die Schaffung eines Gelenkpunkts, erleichtert Winkelbewegungen und vermeidet Fehlausrichtungsspannungen in linearen Mechanismen.
Technische Spezifikationen einer schweißbaren Kugel:
| Referenz | Faden | ZU | B | C | D | UND |
| 44100009 | 1/4" | 14 | 24 | 13.4 | 25 | 12.2 |
| 44100013 | 3/8" | 17,5 | 28 | 17 | 29 | 15.7 |
| 44100019 | 1/2" | 22 | 35 | 21.2 | 33 | 19,7 |
| 44100025 | 3/4" | 28 | 45 | 26,8 | 38 | 25.1 |
| 44100029 | 1" | 38 | 58 | 33,5 | 45 | 31,6 |
