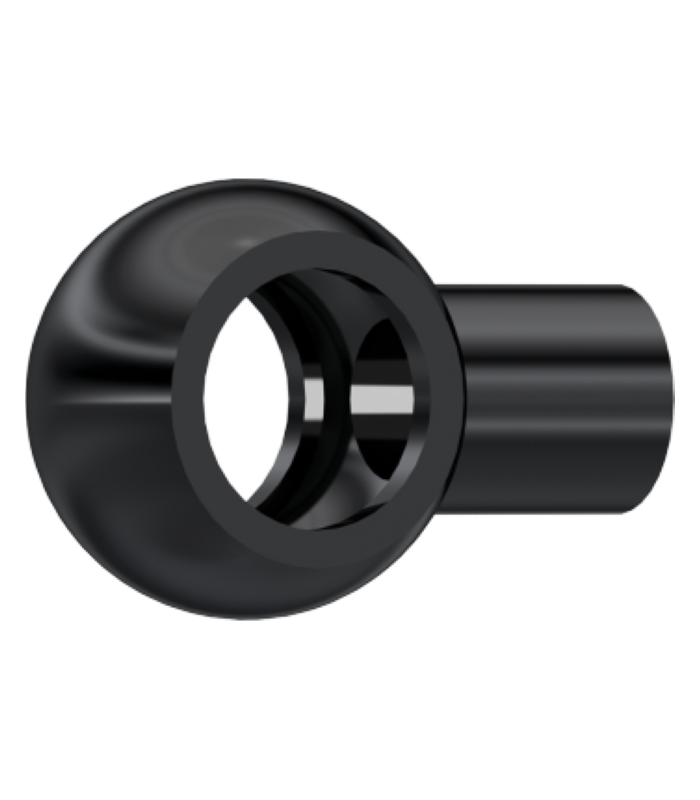

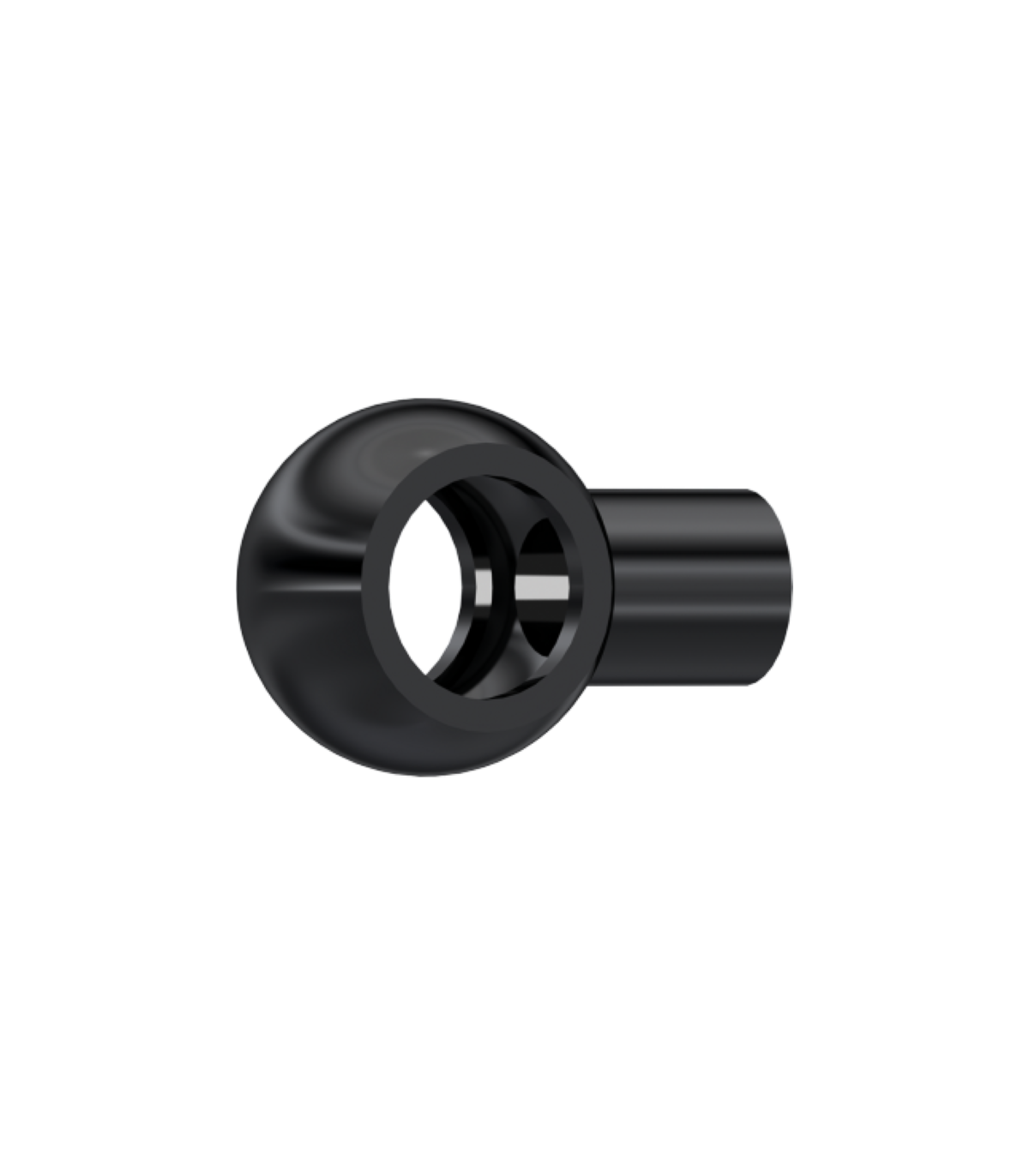

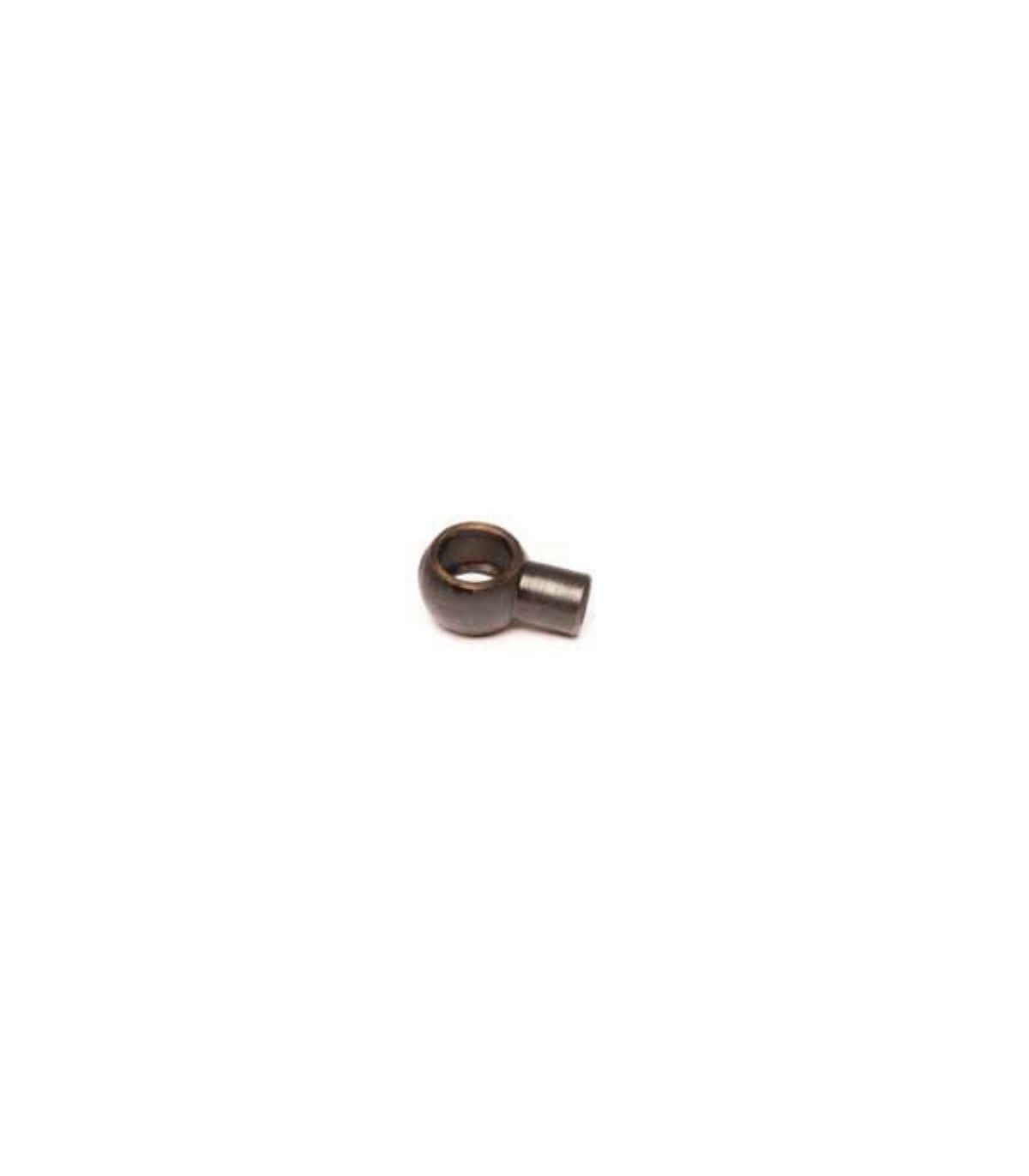

Uma esfera soldável é projetada para ser soldada a um tubo rígido ou mangueira metálica, permitindo a união articulada por meio de um parafuso ou pino.
Aplicações: máquinas agrícolas, industriais e florestais para fechamento ou junção de redes de tubulação.
Principais características:
A conexão esférica soldável é um elemento de conexão mecânica com geometria esférica em forma de olho, projetada para ser soldada a um tubo ou haste, permitindo juntas articuladas por meio de parafuso ou pino. Seu design facilita a mobilidade angular e o alinhamento adequado em sistemas mecânicos.
Permite a criação de um ponto de articulação, facilitando o movimento angular e evitando tensões de desalinhamento em mecanismos lineares.
Especificações técnicas de uma esfera soldável:
| Referência | Fio | PARA | B | C | D | E |
| 44100009 | 1/4" | 14 | 24 | 13.4 | 25 | 12.2 |
| 44100013 | 3/8" | 17,5 | 28 | 17 | 29 | 15,7 |
| 44100019 | 1/2" | 22 | 35 | 21.2 | 33 | 19,7 |
| 44100025 | 3/4" | 28 | 45 | 26,8 | 38 | 25.1 |
| 44100029 | 1" | 38 | 58 | 33,5 | 45 | 31,6 |
