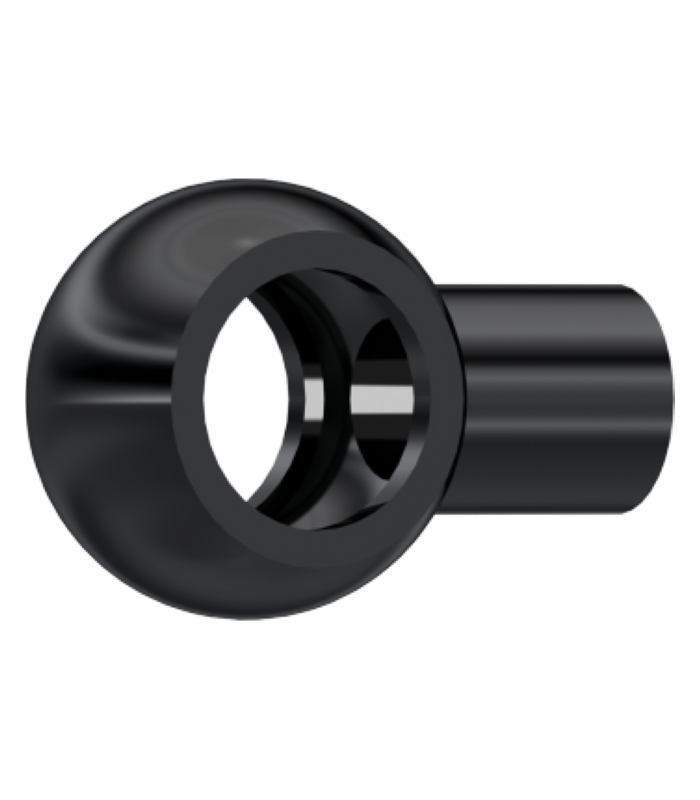

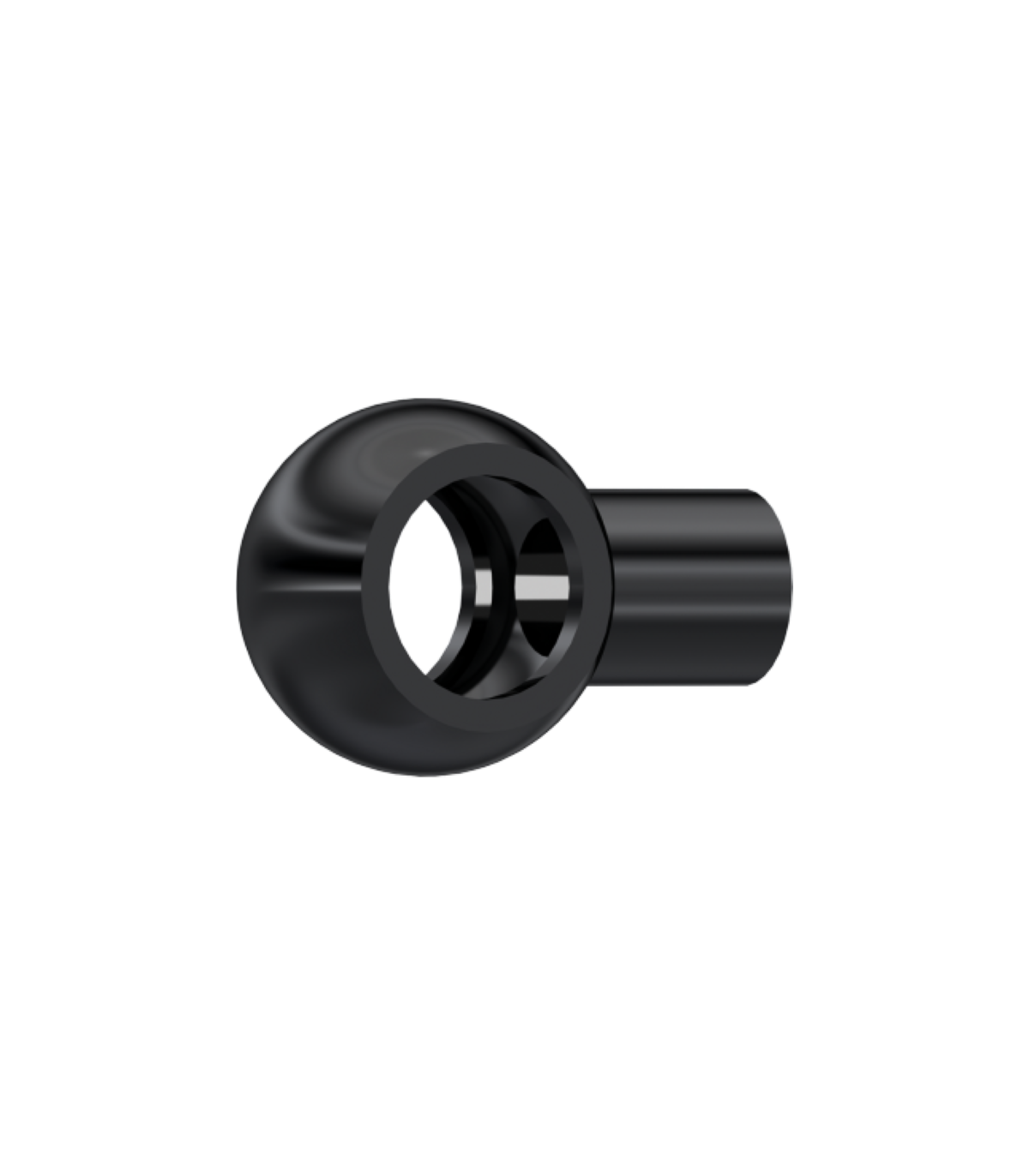

Un esférico soldable está diseñado para ser soldado a un tubo rígido o a una manguera metálica, permitiendo la unión articulada mediante bulón o pasador.
Aplicaciones: maquinaria agrícola, industrial y forestal para cerrar o unir redes de tuberías.
Características principales:
El esférico soldable es un elemento de conexión mecánica con geometría esférica tipo ojo, diseñado para ser soldado a un tubo o vástago, permitiendo la unión articulada mediante bulón o pasador. Su diseño facilita la movilidad angular y la correcta alineación en sistemas mecánicos.
Permite crear un punto de unión articulado, facilitando el movimiento angular y evitando esfuerzos de desalineación en mecanismos lineales.
Ficha técnica de un esférico soldable:
| Referencia | Rosca | A | B | C | D | E |
| 44100009 | 1/4" | 14 | 24 | 13.4 | 25 | 12.2 |
| 44100013 | 3/8" | 17.5 | 28 | 17 | 29 | 15.7 |
| 44100019 | 1/2" | 22 | 35 | 21.2 | 33 | 19.7 |
| 44100025 | 3/4" | 28 | 45 | 26.8 | 38 | 25.1 |
| 44100029 | 1" | 38 | 58 | 33.5 | 45 | 31.6 |
