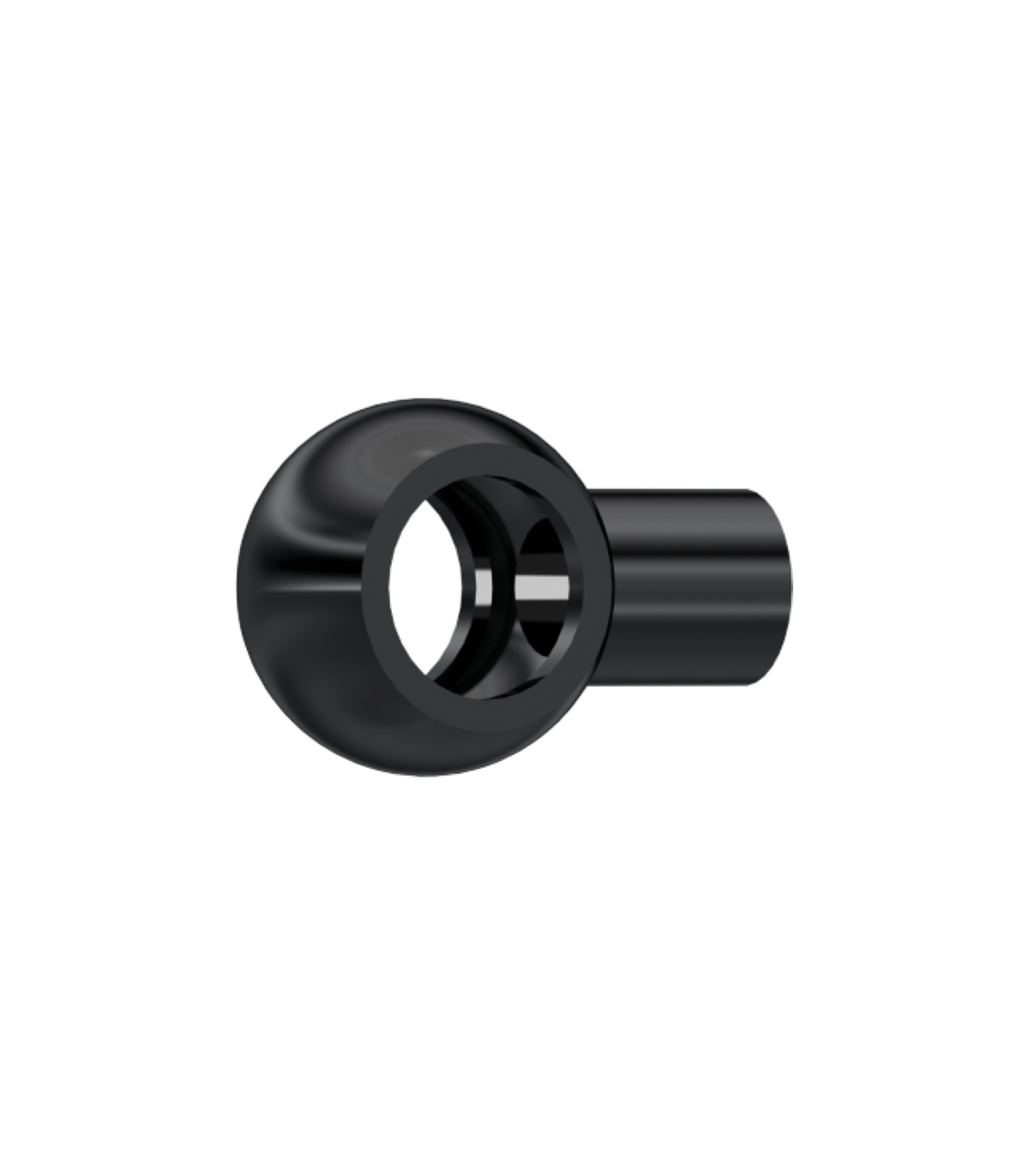

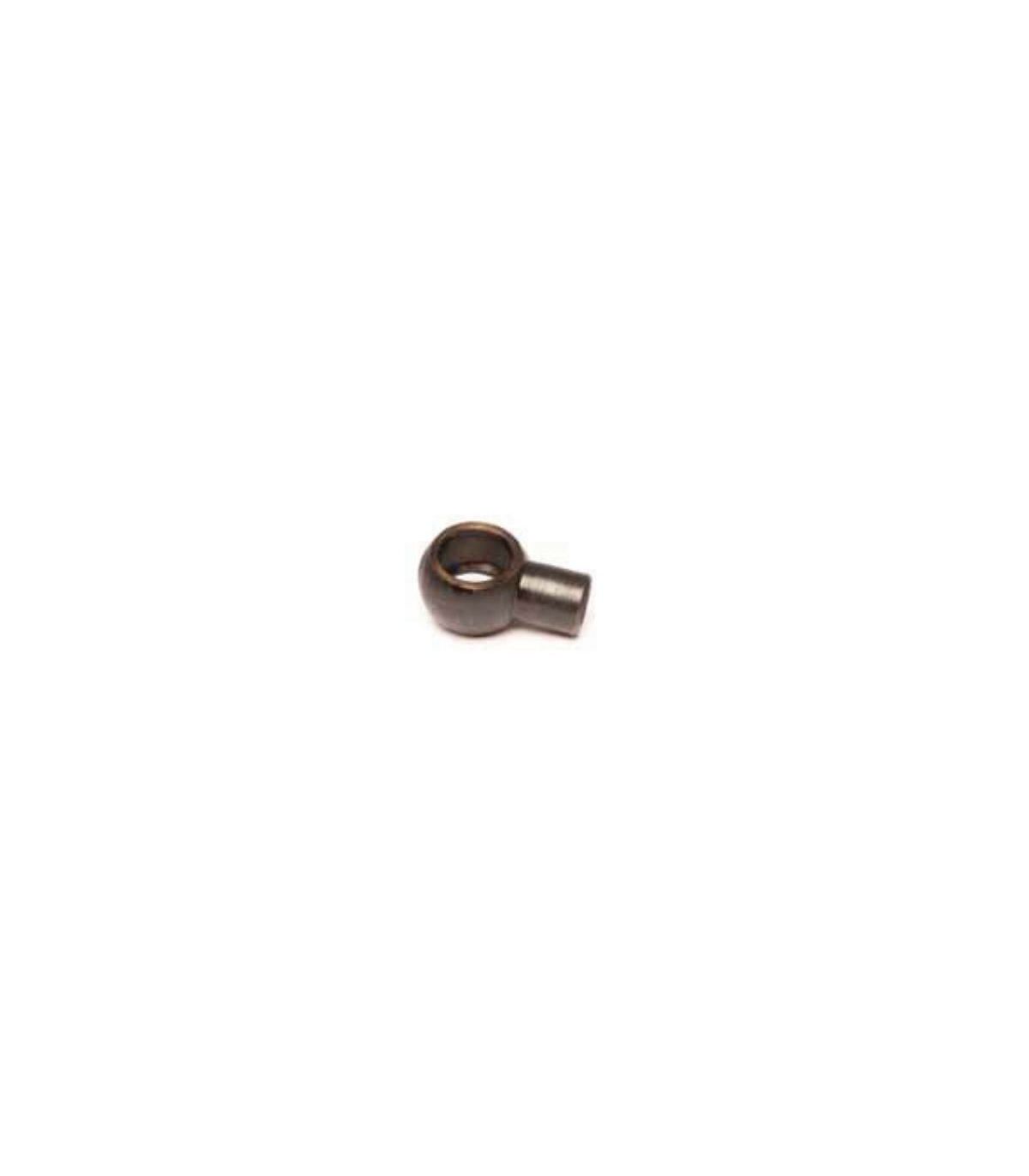

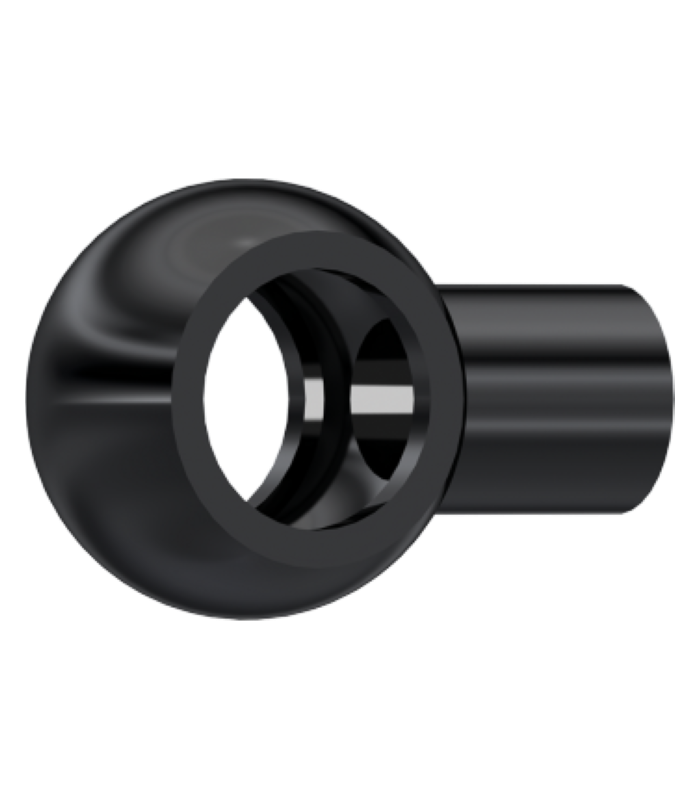

Una sfera saldabile è progettata per essere saldata a un tubo rigido o a un tubo flessibile metallico, consentendo un collegamento articolato tramite un bullone o un perno.
Applicazioni: macchinari agricoli, industriali e forestali per la chiusura o la giunzione di reti di tubazioni.
Caratteristiche principali:
Il raccordo sferico saldabile è un elemento di connessione meccanica con geometria sferica a forma di occhio, progettato per essere saldato a un tubo o a una barra, consentendo la realizzazione di giunzioni articolate mediante bullone o perno. La sua progettazione facilita la mobilità angolare e il corretto allineamento nei sistemi meccanici.
Consente la creazione di un punto di giunzione articolato, facilitando il movimento angolare ed evitando sollecitazioni dovute a disallineamenti nei meccanismi lineari.
Specifiche tecniche di una sfera saldabile:
| Riferimento | Filo | A | B | C | D | E |
| 44100009 | 1/4" | 14 | 24 | 13.4 | 25 | 12.2 |
| 44100013 | 3/8" | 17.5 | 28 | 17 | 29 | 15.7 |
| 44100019 | 1/2" | 22 | 35 | 21.2 | 33 | 19.7 |
| 44100025 | 3/4" | 28 | 45 | 26.8 | 38 | 25.1 |
| 44100029 | 1" | 38 | 58 | 33,5 | 45 | 31.6 |
