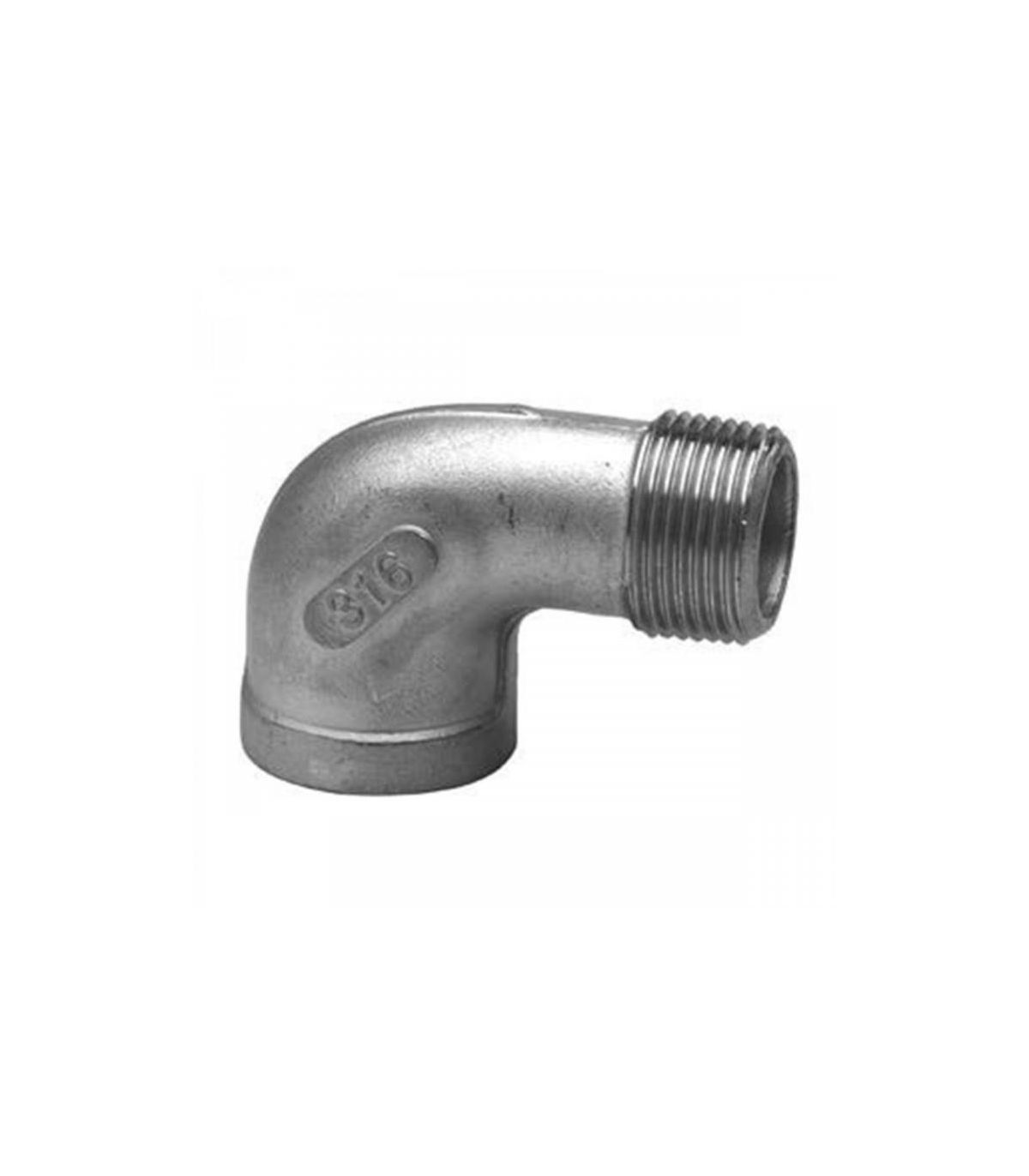

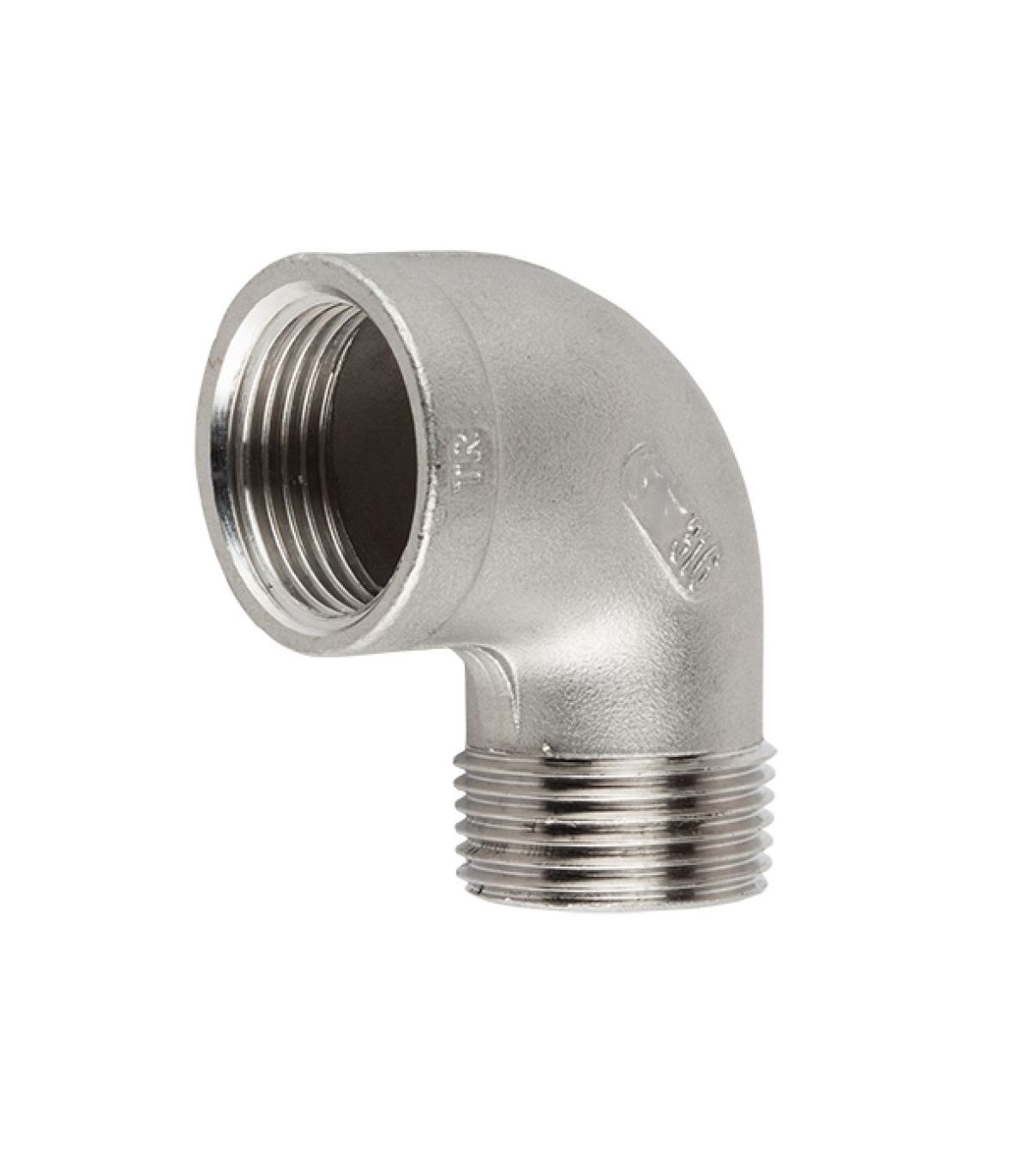

Le coude mâle-femelle Fig 92 en acier inoxydable 316 est un raccord de tuyauterie permettant d'assembler deux sections de tuyau à un angle de 90°. Il possède un filetage mâle à une extrémité et un filetage femelle à l'autre.
Applications : systèmes de tuyauterie pour l'eau, le gaz, l'air comprimé, systèmes hydrauliques et pneumatiques, et dans les industries agroalimentaires et pharmaceutiques.
Caractéristiques principales :

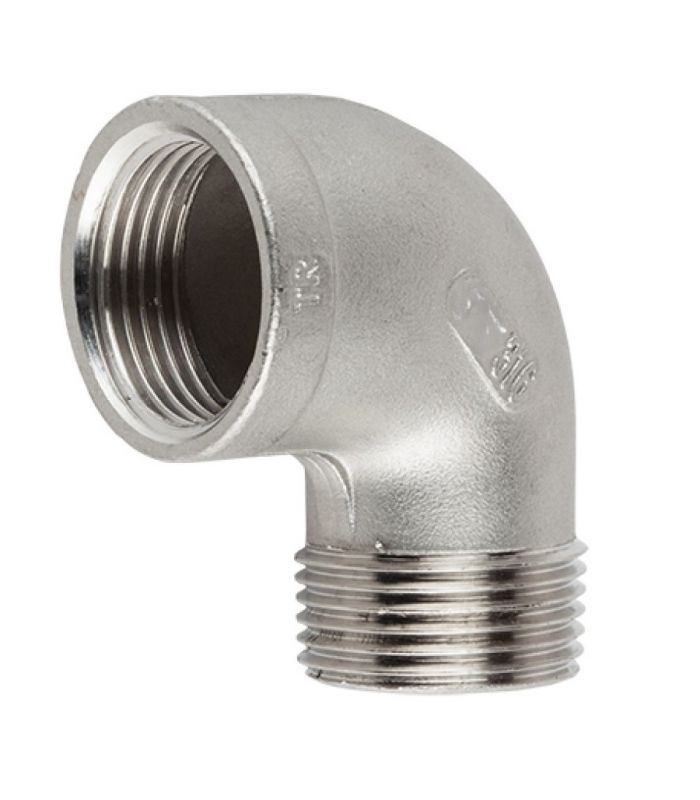

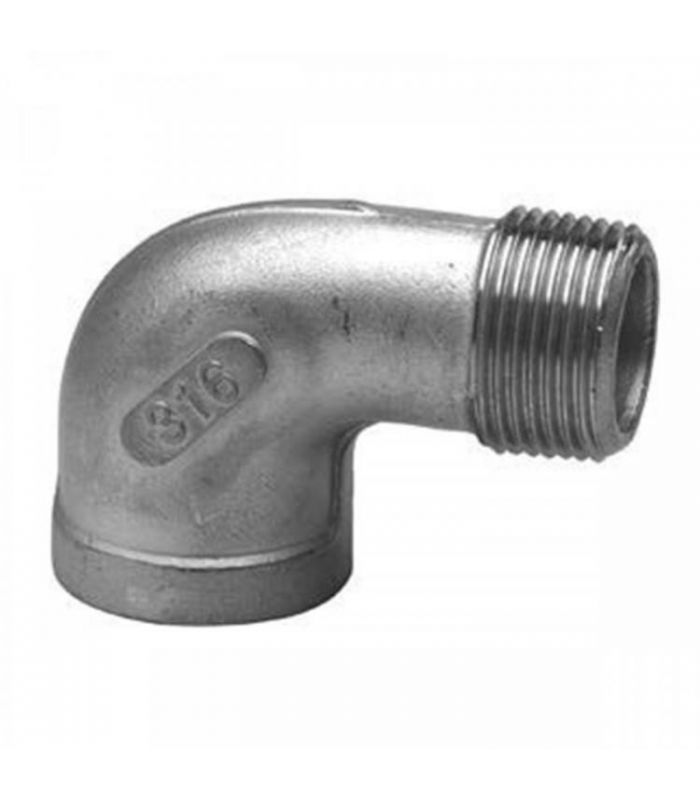

Coude mâle-femelle Fig. 92 en acier inoxydable 316
Fiche technique d'un coude Fig 92 mâle-femelle en acier inoxydable 316 :
| Référence | Fil | L1 (mm) | L (mm) | d (mm) |
| 12050004 | 1/8" | 17.0 | 26.0 | 14.6 |
| 12050008 | 1/4" | 19.0 | 28.0 | 17,5 |
| 12050012 | 3/8" | 23.0 | 32.0 | 22.0 |
| 12050016 | 1/2" | 27.0 | 36.0 | 27.0 |
| 12050021 | 3/4" | 32.0 | 42.0 | 32.0 |
| 12050025 | 1" | 38.0 | 53.0 | 39,5 |
| 12050030 | 1-1/4" | 45.0 | 59.0 | 49.0 |
| 12050034 | 1-1/2" | 48.0 | 64.0 | 55.0 |
| 12050037 | 2" | 57.0 | 72.0 | 67.0 |
| 12050042 | 2-1/2" | 69.0 | 87.0 | 84.0 |
| 12050045 | 3" | 78.0 | 102.0 | 98,5 |
| 12050048 | 4" | 97,0 | 125,0 | 123,5 |
