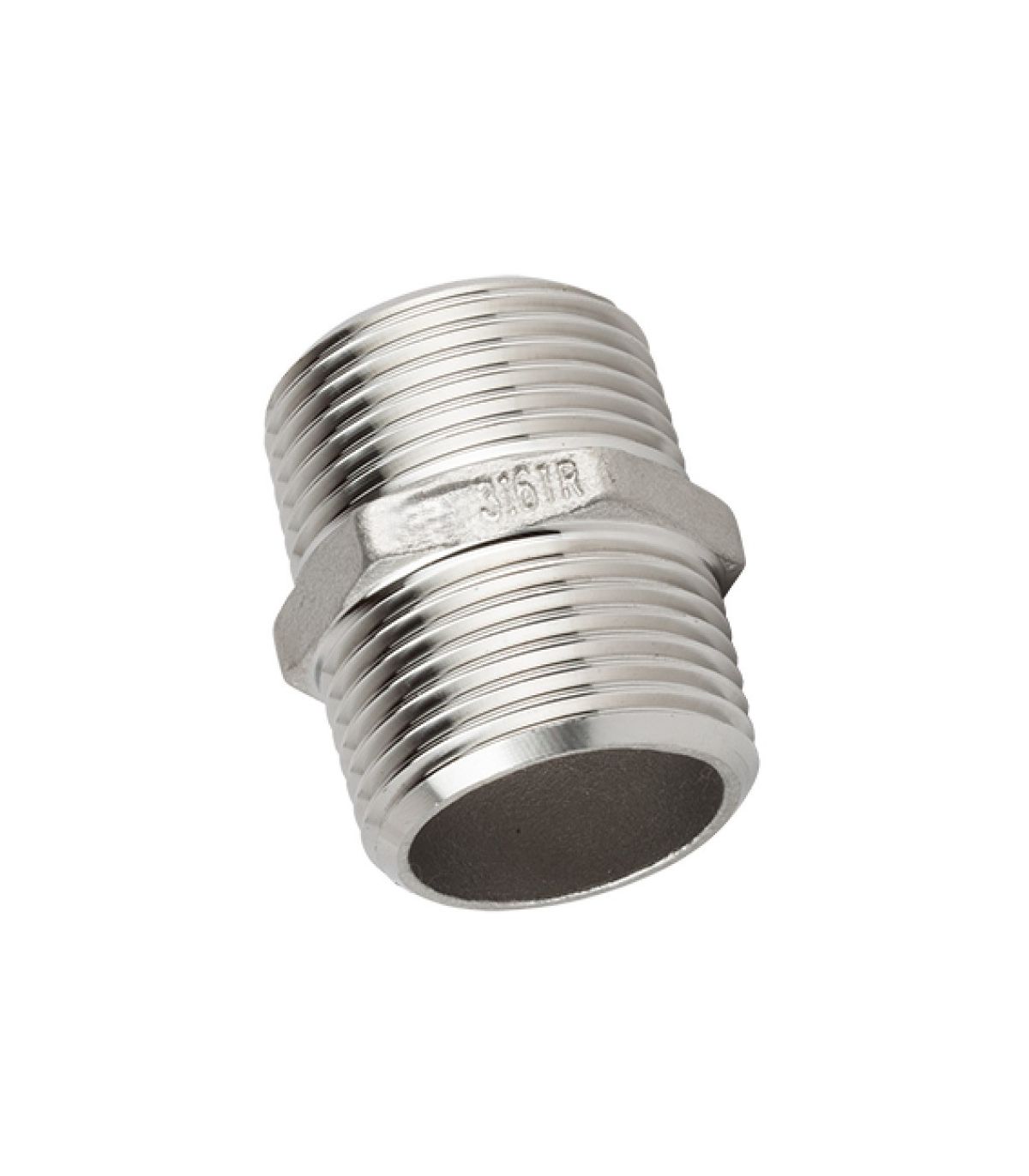

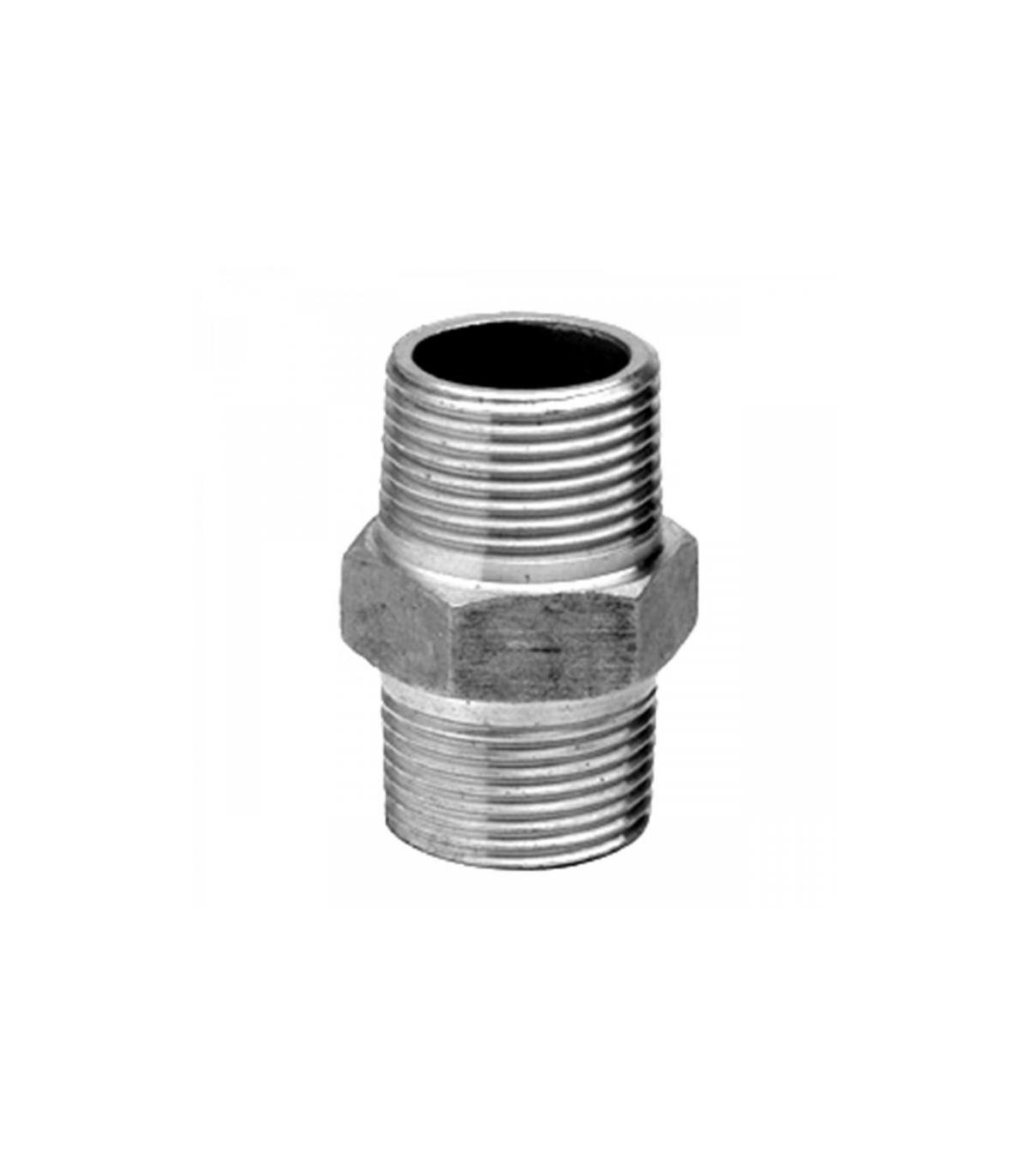

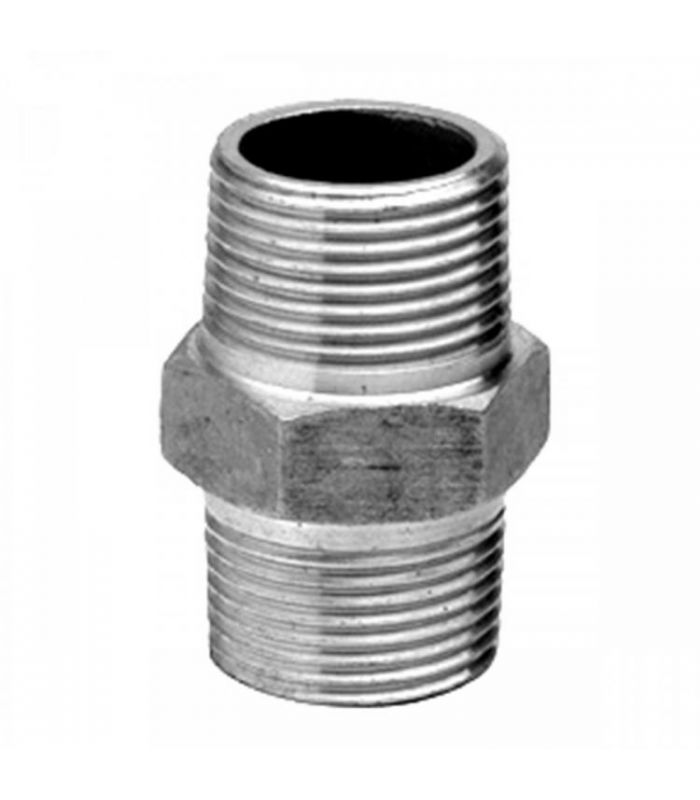

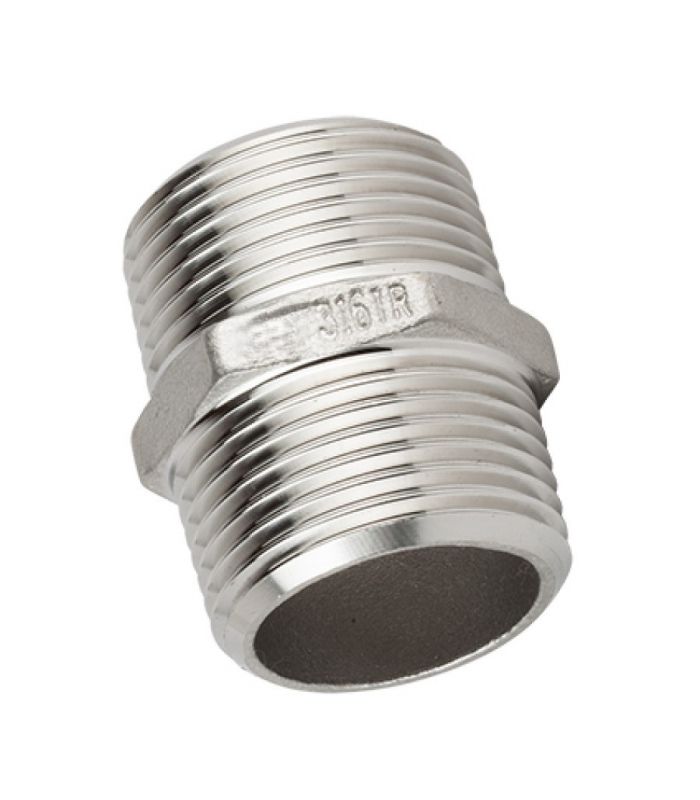

Le raccord Fig 280 en acier inoxydable 316 est utile pour connecter un tuyau ou un tube à un autre composant fileté femelle, tel qu'une vanne, un coude ou un té.
Applications : industrie agroalimentaire et pharmaceutique, industrie chimique, industrie pétrolière et gazière, traitement de l'eau.
Caractéristiques principales :
Le Fig 280 machon inox 316 est un raccord de tuyauterie utilisé pour l' union filetée de deux composants femelles dans les installations de transport de fluides.
Il s'agit d'un raccord mâle-mâle droit, fabriqué en acier inoxydable AISI 316, qui permet de connecter deux éléments avec des filetages femelles, garantissant un joint solide, étanche et durable.
Fiche technique de la figure 280 acier inoxydable 316 mâle :
| Référence | Fil | A (mm) | C (mm) | D (mm) | L (mm) |
| 12000004 | 1/8" | 5.10 | 12.0 | 13h00 | 30.30 |
| 12000008 | 1/4" | 7,90 | 13.40 | 15.00 | 32,02 |
| 12000012 | 3/8" | 10,70 | 14,80 | 19.00 | 36,70 |
| 12000016 | 1/2" | 14,90 | 16.44 | 22h00 | 41,70 |
| 12000021 | 3/4" | 19,90 | 18.46 | 27.30 | 44,94 |
| 12000025 | 1" | 26.00 | 18,60 | 35,30 | 48.10 |
| 12000030 | 1-1/4" | 34,50 | 20,60 | 44,60 | 53,40 |
| 12000034 | 1-1/2" | 39,90 | 21,50 | 50,60 | 55,50 |
| 12000037 | 2" | 51,00 | 25,60 | 62,50 | 64,20 |
| 12000042 | 2-1/2" | 64,50 | 30,80 | 78,00 | 76,00 |
| 12000045 | 3" | 77,20 | 33,30 | 91,70 | 79,70 |
| 12000048 | 4" | 101,30 | 36,00 | 118,00 | 85,70 |
