Die Edelstahl-316-Verschraubung Fig 280 ist nützlich, um ein Rohr oder einen Schlauch mit einem anderen Bauteil mit Innengewinde, wie z. B. einem Ventil, einem Winkelstück oder einem T-Stück, zu verbinden.
Anwendungsgebiete: Lebensmittel- und Pharmaindustrie, chemische Industrie, Öl- und Gasindustrie, Wasseraufbereitung.
Hauptmerkmale:

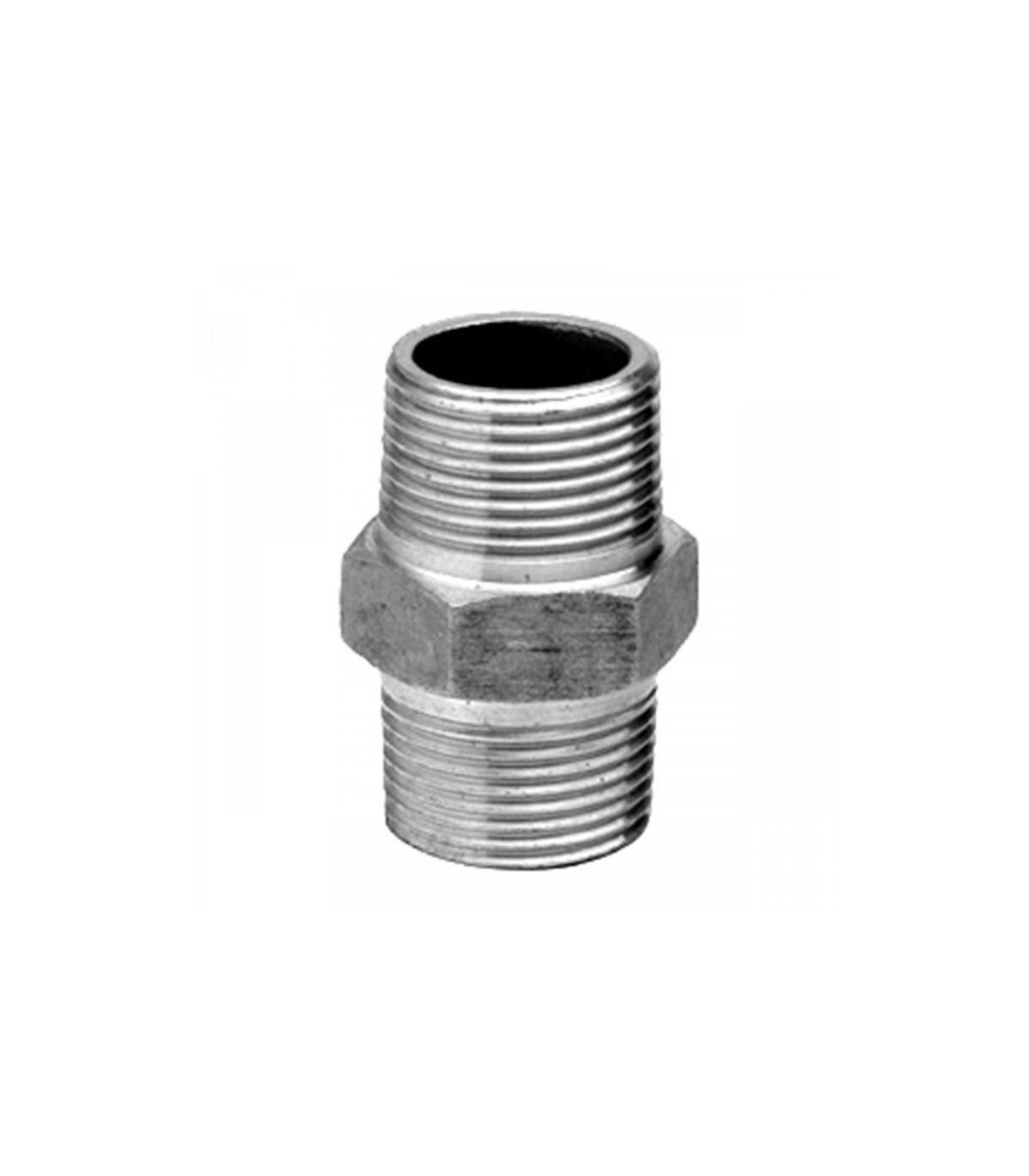

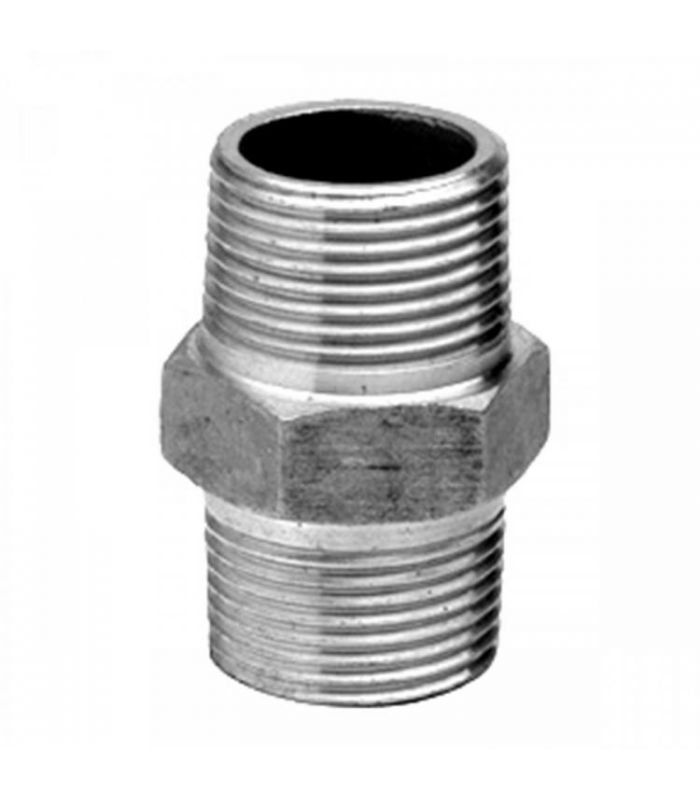

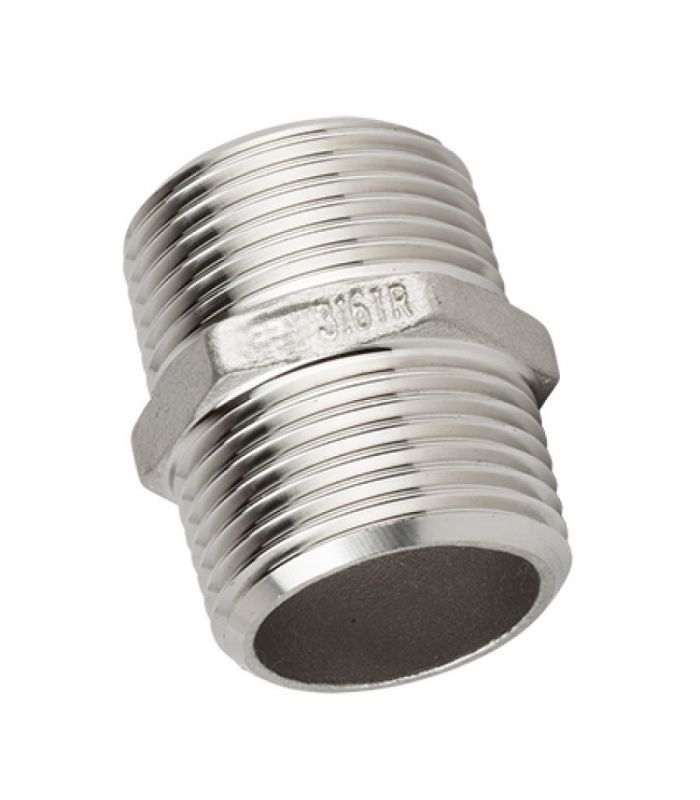

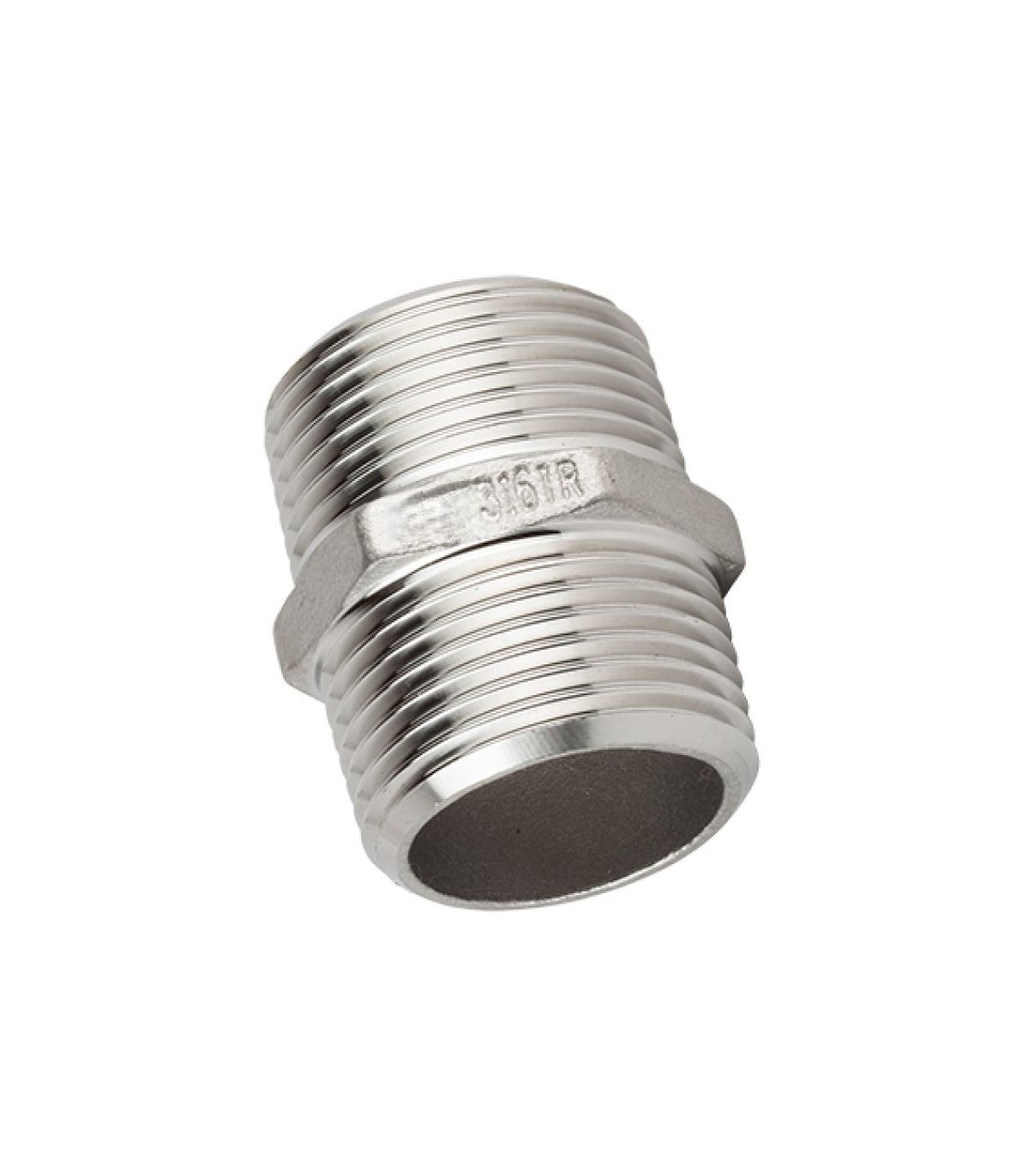

Die Fig 280 Machon Inox 316 ist ein Rohrformstück, das für die Gewindeverbindung zweier Bauteile mit Innengewinde in Anlagen zur Flüssigkeitsförderung verwendet wird.
Es handelt sich um ein gerades Außengewinde-Verschraubungsstück aus Edelstahl AISI 316, das die Verbindung zweier Elemente mit Innengewinde ermöglicht und eine starke, wasserdichte und dauerhafte Verbindung gewährleistet.
Technisches Datenblatt von Fig 280 Edelstahl 316 Außengewinde:
| Referenz | Faden | A (mm) | C (mm) | D (mm) | L (mm) |
| 12000004 | 1/8" | 5.10 | 12.0 | 13.00 | 30.30 |
| 12000008 | 1/4" | 7,90 | 13.40 | 15.00 | 32.02 |
| 12000012 | 3/8" | 10,70 | 14,80 | 19.00 | 36,70 |
| 12000016 | 1/2" | 14,90 | 16.44 | 22.00 | 41,70 |
| 12000021 | 3/4" | 19,90 | 18.46 | 27.30 | 44,94 |
| 12000025 | 1" | 26.00 | 18,60 | 35,30 | 48.10 |
| 12000030 | 1-1/4" | 34,50 | 20,60 | 44,60 | 53,40 |
| 12000034 | 1-1/2" | 39,90 | 21,50 | 50,60 | 55,50 |
| 12000037 | 2" | 51,00 | 25,60 | 62,50 | 64,20 |
| 12000042 | 2-1/2" | 64,50 | 30,80 | 78,00 | 76,00 |
| 12000045 | 3" | 77,20 | 33.30 | 91,70 | 79,70 |
| 12000048 | 4" | 101.30 | 36,00 | 118,00 | 85,70 |
