Der Winkelverbinder aus Edelstahl 316 (Fig. 92) mit Außengewinde und Innengewinde dient zum Verbinden zweier Rohrabschnitte im 90°-Winkel. Er verfügt über ein Außengewinde an einem Ende und ein Innengewinde am anderen.
Anwendungsgebiete: Rohrleitungssysteme für Wasser, Gas, Druckluft, Hydraulik- und Pneumatiksysteme sowie in der Lebensmittel- und Pharmaindustrie.
Hauptmerkmale:

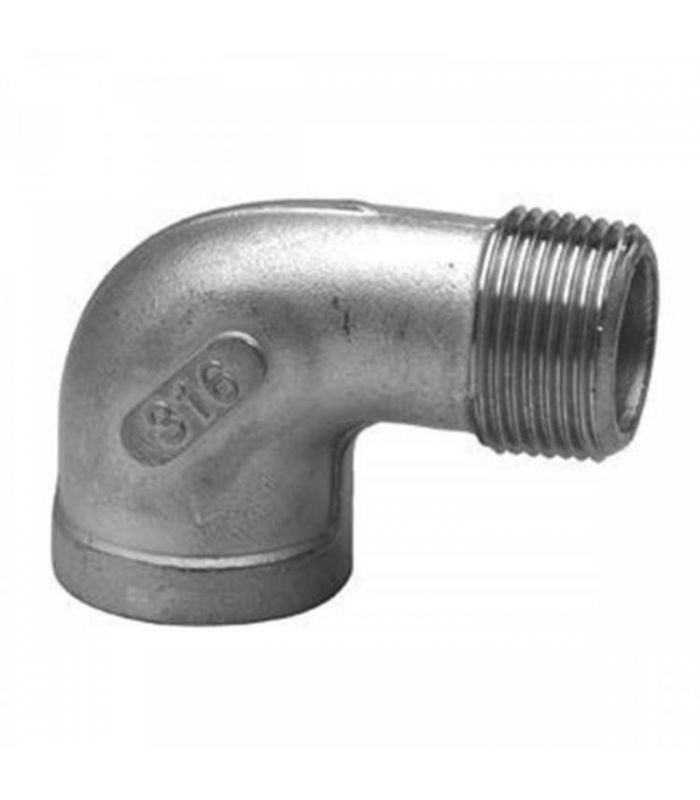

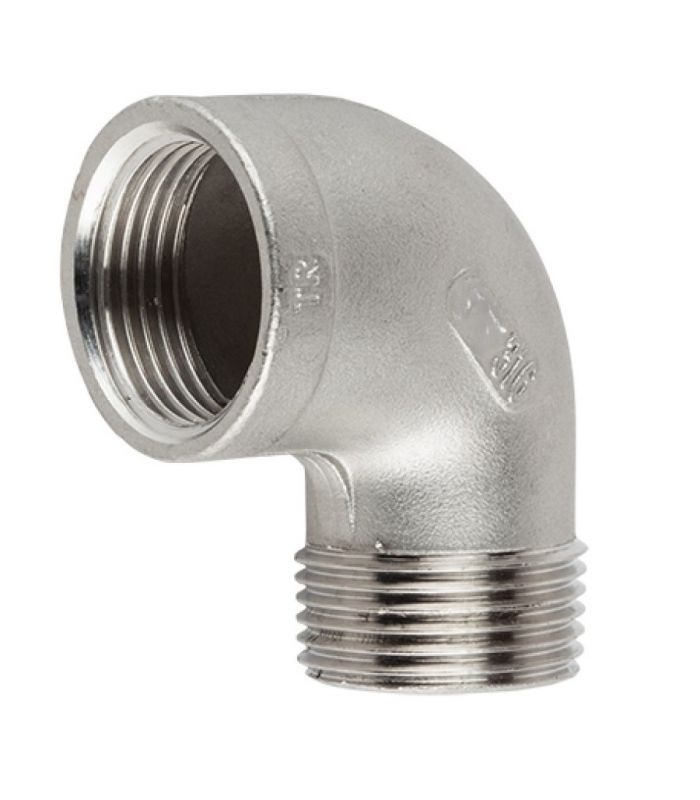

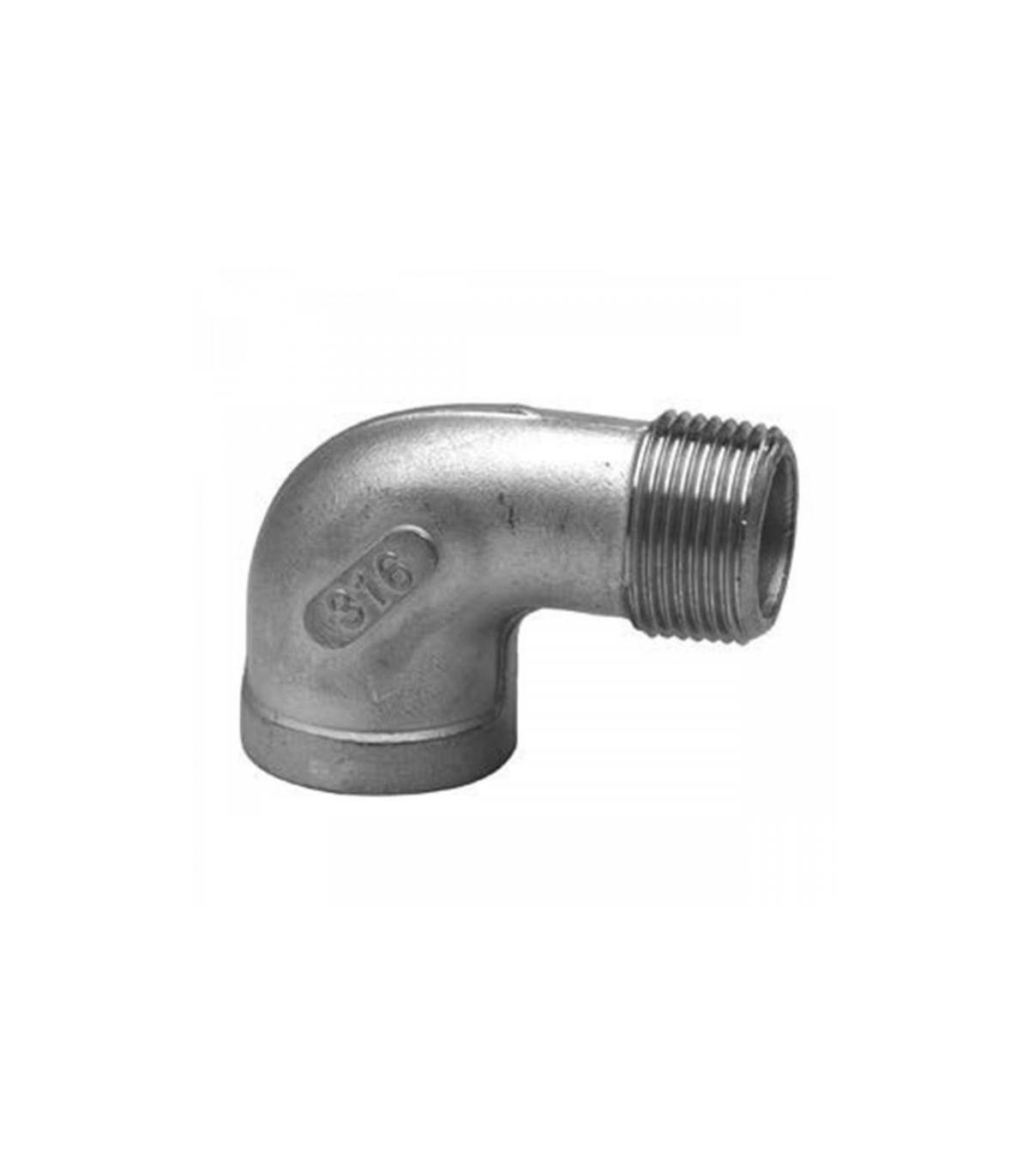

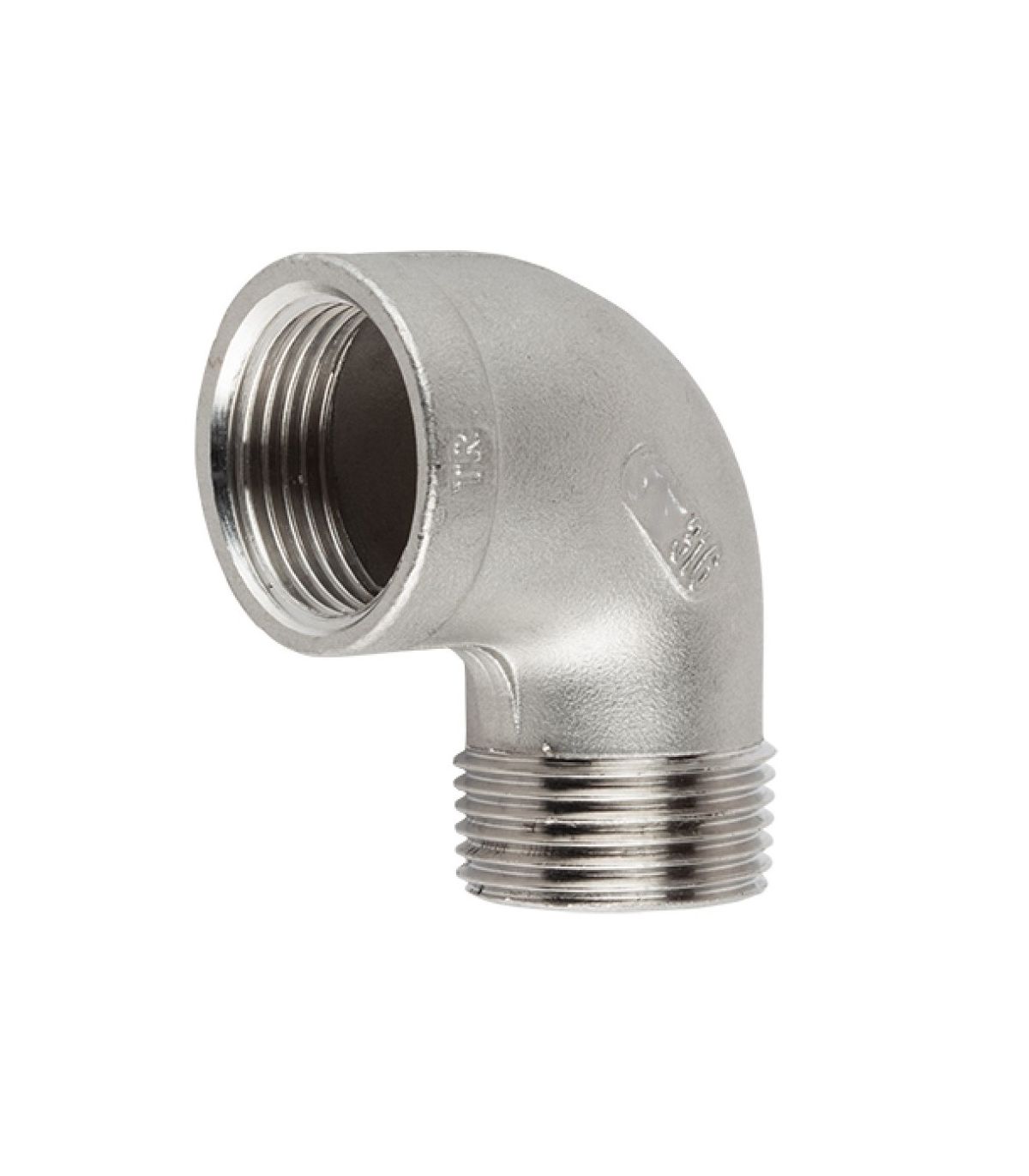

Abb. 92: Männlich-Weiblich-Winkelstück aus Edelstahl 316
Technisches Datenblatt für einen Fig 92 Außen-Innen-Edelstahl-316-Winkel:
| Referenz | Faden | L1 (mm) | L (mm) | d (mm) |
| 12050004 | 1/8" | 17.0 | 26.0 | 14.6 |
| 12050008 | 1/4" | 19.0 | 28.0 | 17,5 |
| 12050012 | 3/8" | 23.0 | 32,0 | 22.0 |
| 12050016 | 1/2" | 27.0 | 36,0 | 27.0 |
| 12050021 | 3/4" | 32,0 | 42,0 | 32,0 |
| 12050025 | 1" | 38,0 | 53,0 | 39,5 |
| 12050030 | 1-1/4" | 45,0 | 59,0 | 49,0 |
| 12050034 | 1-1/2" | 48,0 | 64,0 | 55,0 |
| 12050037 | 2" | 57,0 | 72,0 | 67,0 |
| 12050042 | 2-1/2" | 69,0 | 87,0 | 84,0 |
| 12050045 | 3" | 78,0 | 102,0 | 98,5 |
| 12050048 | 4" | 97,0 | 125,0 | 123,5 |
