Die Fig 220 Y-Innengewinde-Verschraubung aus Edelstahl 316 ist ein Gewindefitting, das zum Verbinden zweier Rohre oder Schläuche mit unterschiedlichen Durchmessern verwendet wird und eine Reduzierung des Durchflussquerschnitts bewirkt.
Anwendungsgebiete: Lebensmittel- und Pharmaindustrie, chemische Industrie, Öl- und Gasindustrie, Wasseraufbereitung.
Hauptmerkmale:

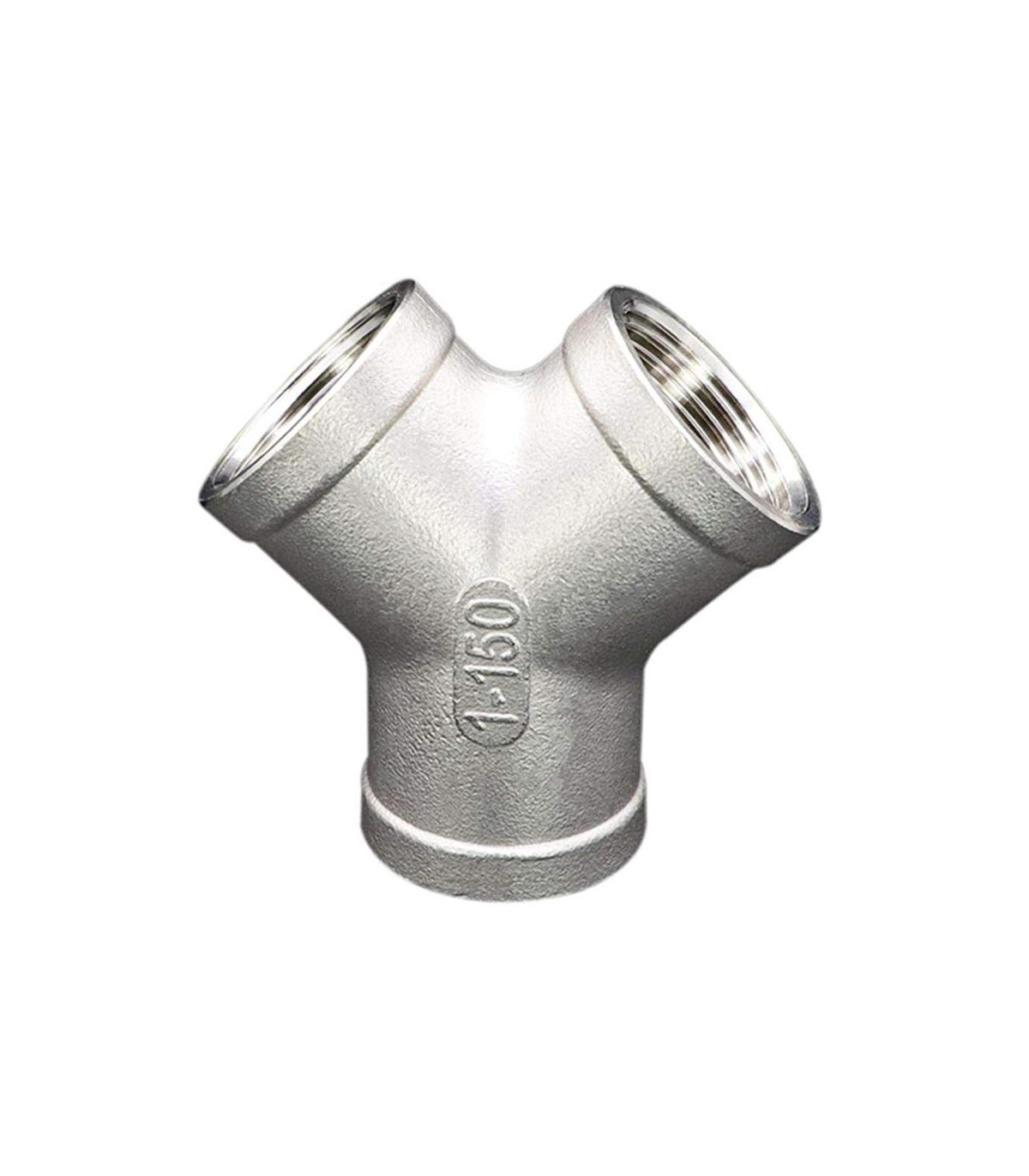

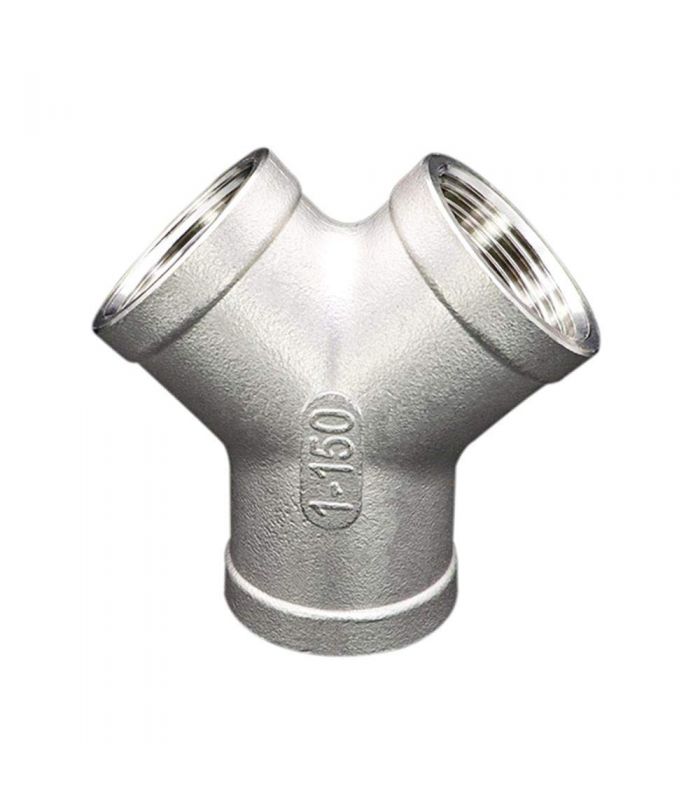

Abb. 220 Y-Innengewinde Edelstahl 316
Technische Spezifikationen einer Fig 220 Y-Innengewinde-Edelstahlverschraubung 316:
.png)
| Referenz | Faden | D (mm) | L (mm) | L1 (mm) |
| 12260005 | 1/8" | 17.0 | 10.0 | 17.0 |
| 12260009 | 1/4" | 21.0 | 13.0 | 19.0 |
| 12260013 | 3/8" | 25.0 | 14.0 | 23.0 |
| 12260019 | 1/2" | 29.0 | 18.0 | 27.0 |
| 12260026 | 3/4" | 35,0 | 20.0 | 32,0 |
| 12260030 | 1" | 43,0 | 23.0 | 38,0 |
| 12260035 | 1-1/4" | 52,0 | 28.0 | 46,0 |
| 12260039 | 1-1/2" | 58,0 | 30,0 | 48,0 |
| 12260042 | 2" | 71,0 | 34,0 | 57,0 |
