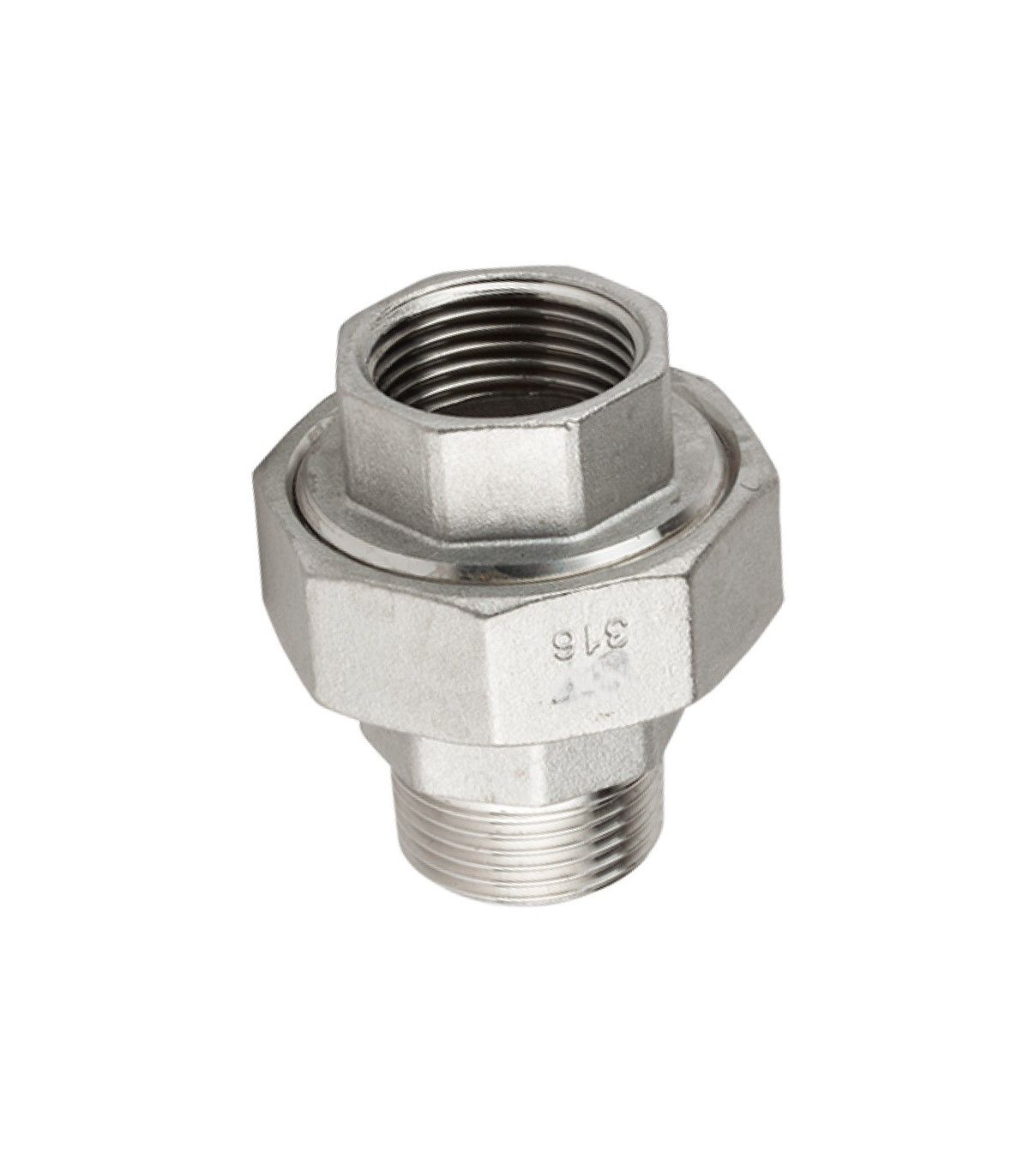

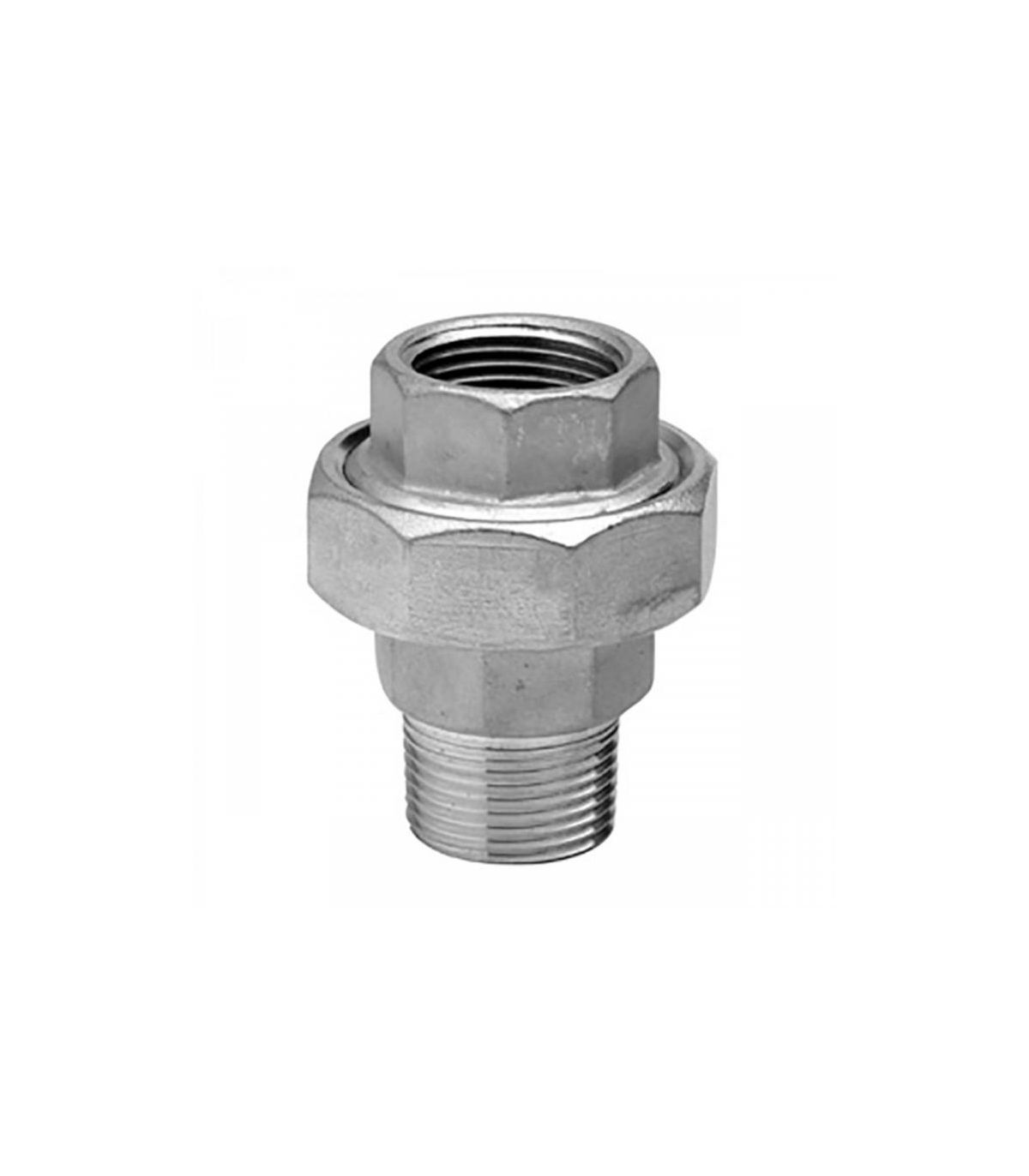

Ein Fig 341 3-teiliges konisches Edelstahl-316-Fitting (Außen- und Innengewinde) ist ein Gewindezubehörteil, mit dem zwei Rohre oder Schläuche gleichen Durchmessers schnell und einfach verbunden werden können. Die Demontage ist ohne Schweißen oder Schneiden möglich.
Anwendungsgebiete: Lebensmittel- und Pharmaindustrie, chemische Industrie, Öl- und Gasindustrie, Wasseraufbereitung.
Hauptmerkmale:

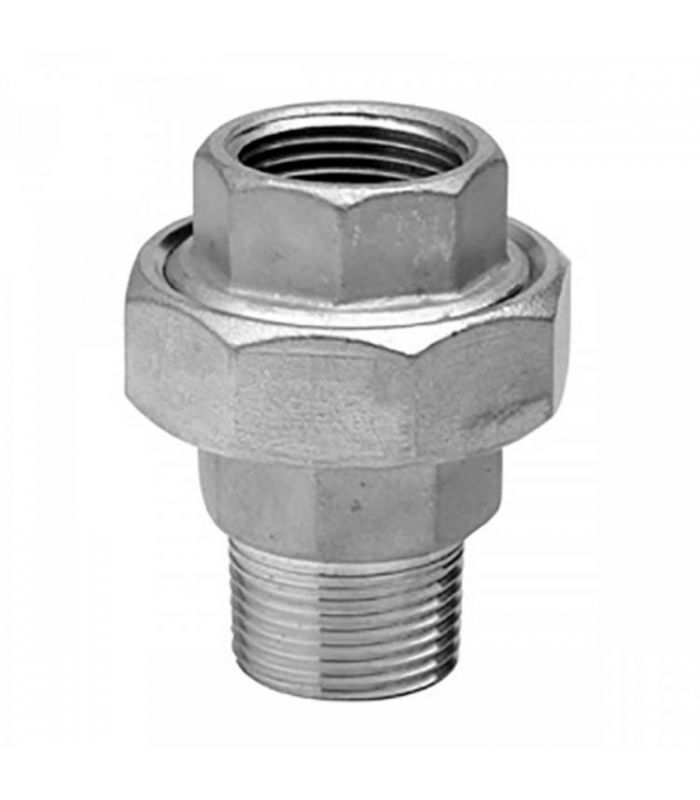

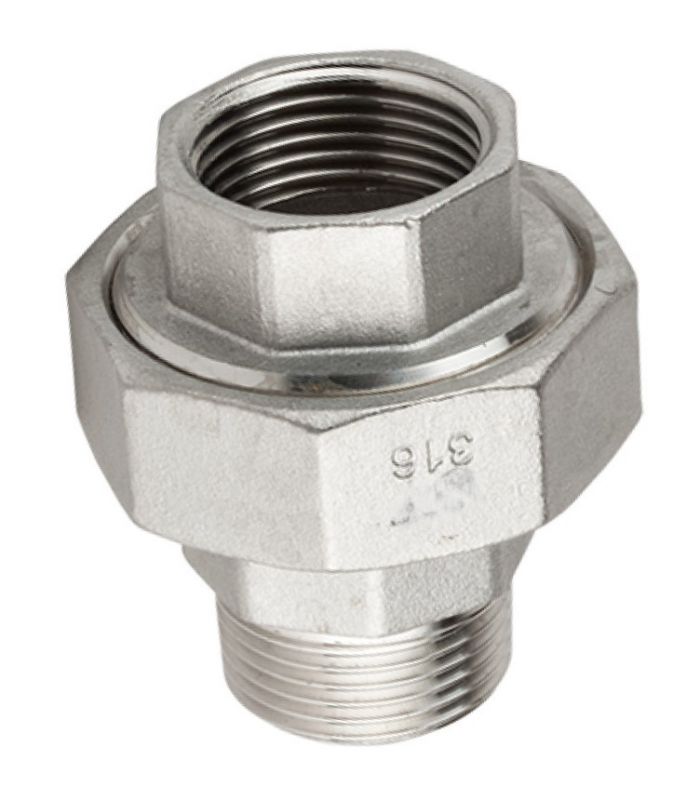

Abb. 341 Dreiteiliges konisches Edelstahl-316-Verschraubungsstück (Außen-/Innengewinde)
Technisches Datenblatt für eine Fig 341 3-teilige konische Edelstahlverschraubung 316 (Außen- und Innengewinde):
| Referenz | Faden | S1 (mm) | L3 (mm) | S (mm) |
| 12170008 | 1/4" | 18.0 | 44,0 | 29.0 |
| 12170012 | 3/8" | 22.0 | 47,5 | 34,0 |
| 12170016 | 1/2" | 26.0 | 54,0 | 38,0 |
| 12170021 | 3/4" | 32,0 | 59,0 | 46,0 |
| 12170025 | 1" | 40,0 | 68,0 | 53,0 |
| 12170030 | 1-1/4" | 49,0 | 70,0 | 66,0 |
| 12170034 | 1-1/2" | 56,0 | 78,5 | 72,0 |
| 12170037 | 2" | 68,0 | 90,0 | 88,0 |
| 12170042 | 2-1/2" | 84,0 | 104,0 | 108,0 |
| 12170045 | 3" | 98,0 | 113,0 | 92,0 |
| 12170048 | 4" | 126,0 | 146,0 | 116,0 |
