Il raccordo conico maschio-femmina a 3 pezzi in acciaio inox 316 Fig. 341 è un accessorio filettato utilizzato per unire due tubi dello stesso diametro in modo rapido e semplice, consentendo lo smontaggio senza saldatura o taglio.
Applicazioni: industria alimentare e farmaceutica, industria chimica, industria petrolifera e del gas, trattamento delle acque.
Caratteristiche principali:

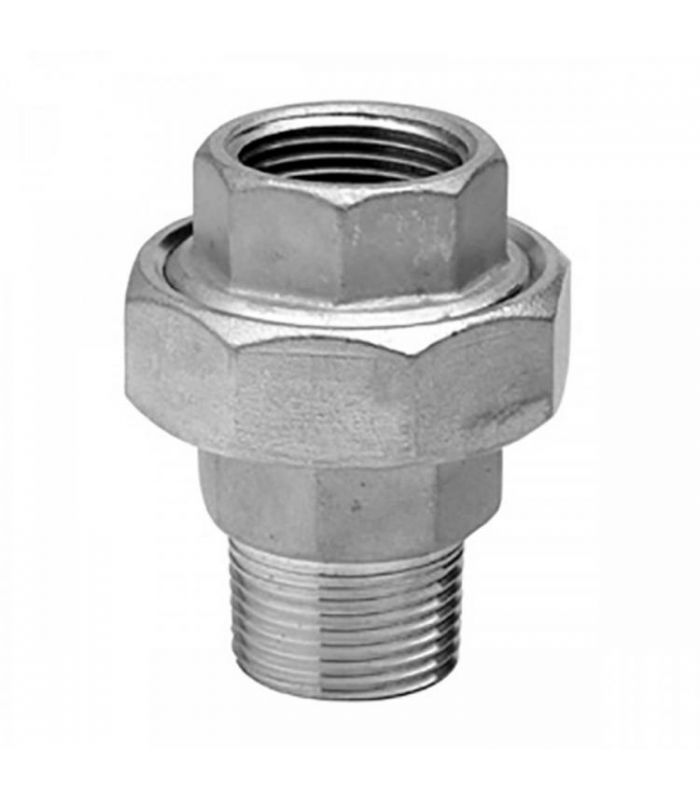

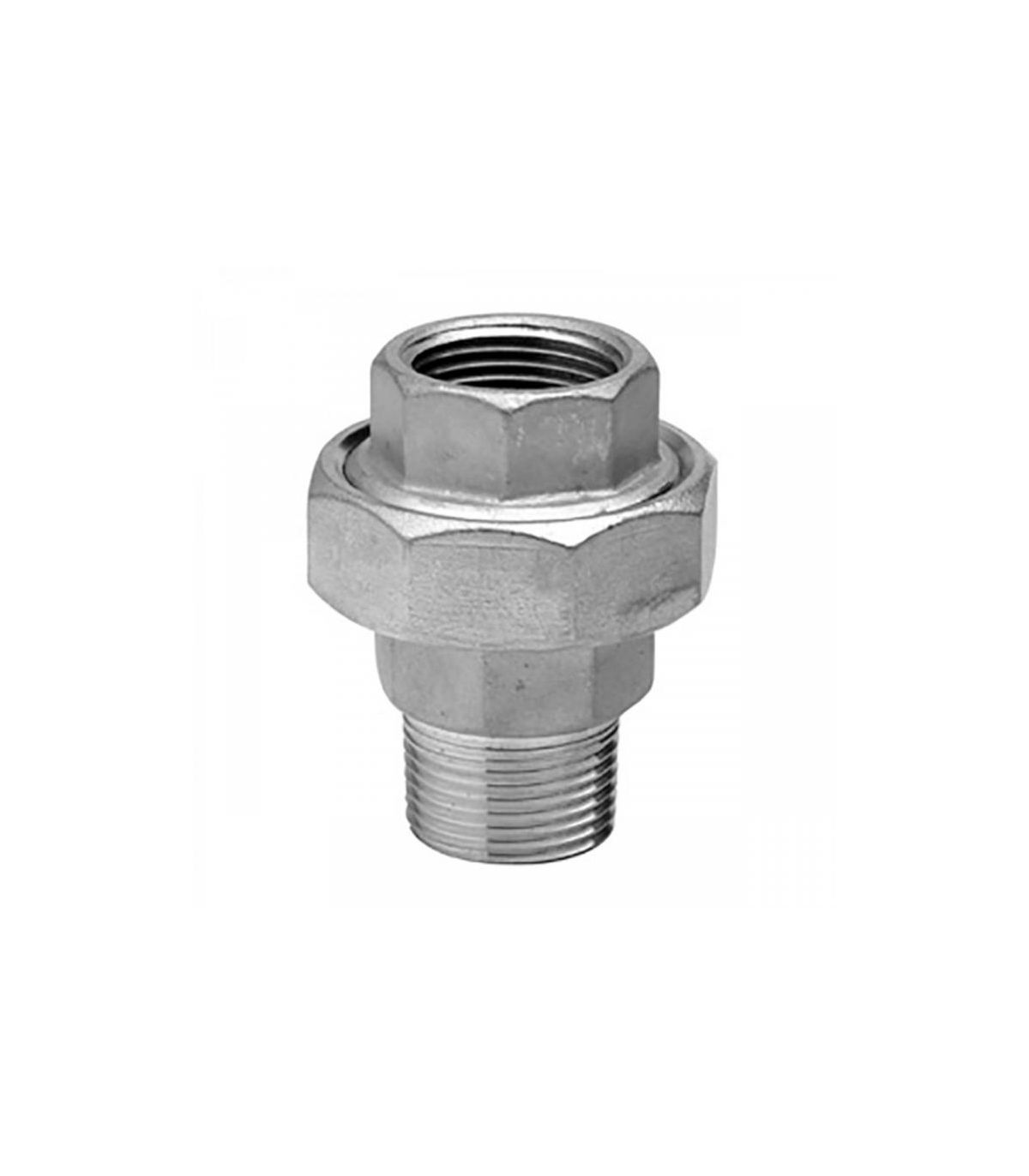

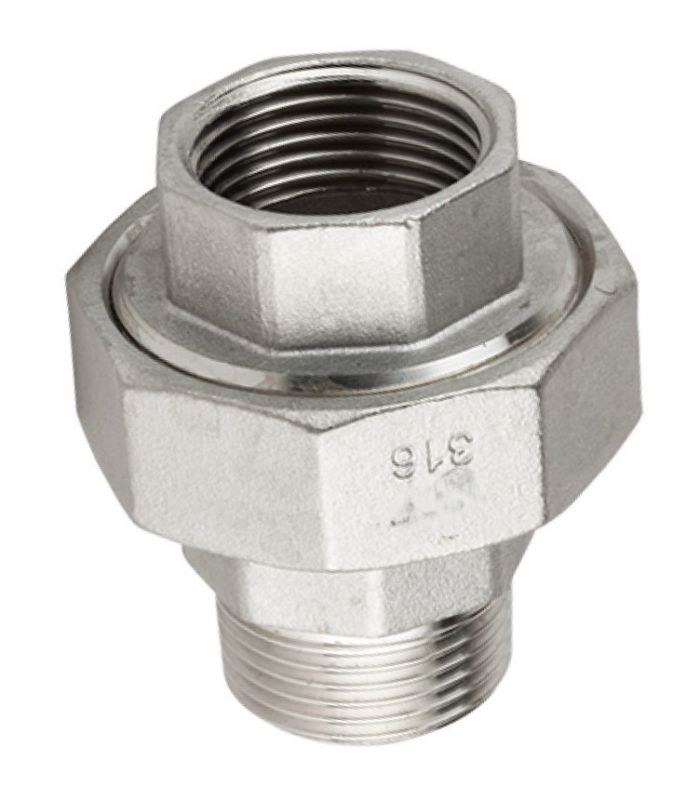

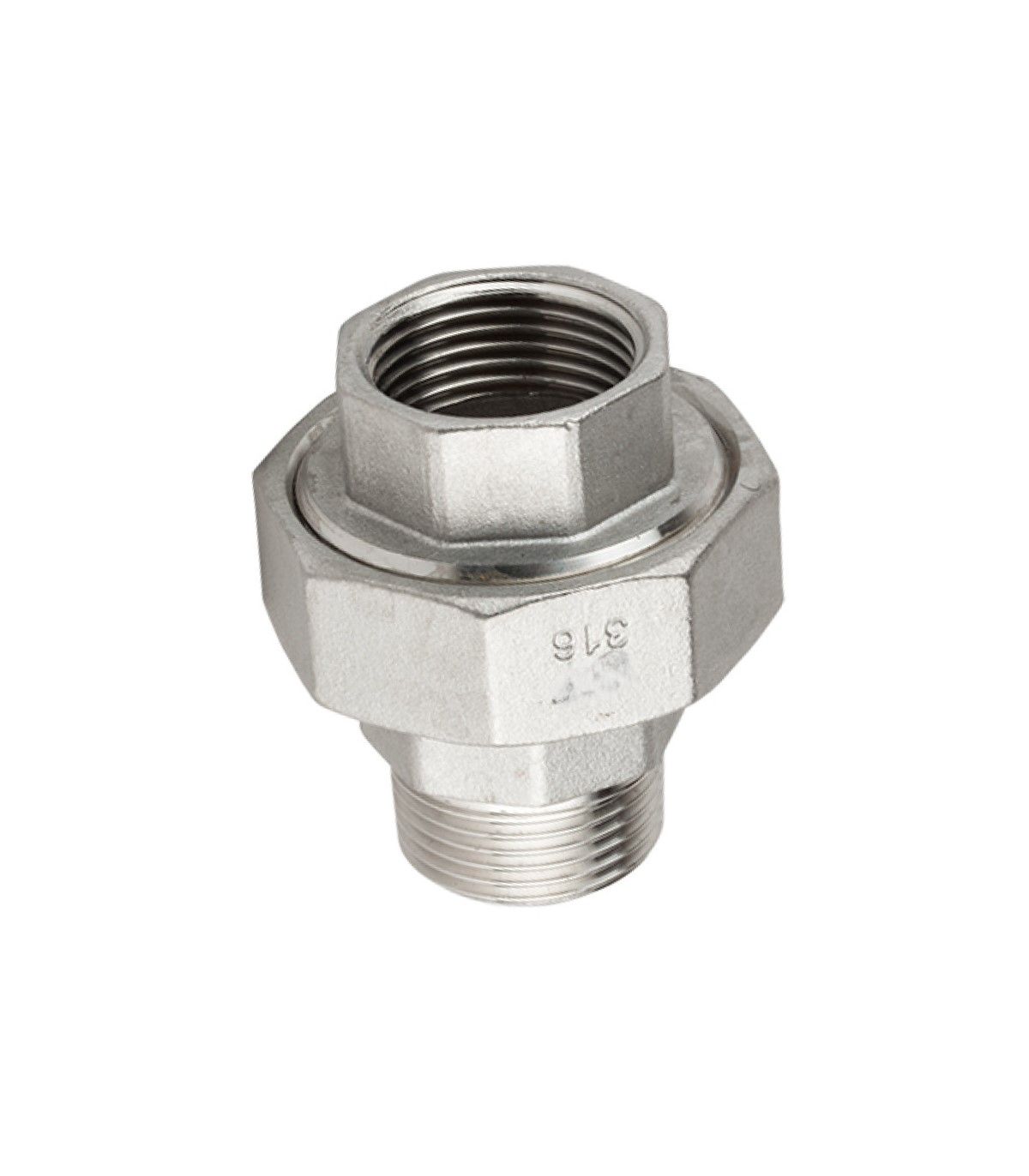

Figura 341 Raccordo conico maschio-femmina a 3 pezzi in acciaio inox 316
Scheda tecnica del raccordo conico maschio-femmina a 3 pezzi in acciaio inox 316 Fig. 341:
| Riferimento | Filo | S1 (mm) | L3 (mm) | S (mm) |
| 12170008 | 1/4" | 18.0 | 44.0 | 29.0 |
| 12170012 | 3/8" | 22.0 | 47,5 | 34.0 |
| 12170016 | 1/2" | 26.0 | 54.0 | 38.0 |
| 12170021 | 3/4" | 32.0 | 59.0 | 46.0 |
| 12170025 | 1" | 40.0 | 68.0 | 53.0 |
| 12170030 | 1-1/4" | 49.0 | 70.0 | 66.0 |
| 12170034 | 1-1/2" | 56.0 | 78,5 | 72.0 |
| 12170037 | 2" | 68.0 | 90,0 | 88,0 |
| 12170042 | 2-1/2" | 84,0 | 104,0 | 108.0 |
| 12170045 | 3" | 98,0 | 113,0 | 92,0 |
| 12170048 | 4" | 126,0 | 146,0 | 116,0 |
