Il raccordo passaparete Fig. 285 in acciaio inox 316 è un raccordo filettato utilizzato per attraversare una parete o un pannello, consentendo il passaggio di un tubo o di un cavo, sigillando l'apertura e fornendo una finitura estetica. Si tratta di un pezzo cilindrico con una filettatura maschio a un'estremità e un dado esagonale all'altra.
Applicazioni: industria alimentare, industria farmaceutica, edilizia, applicazioni navali.
Caratteristiche principali:

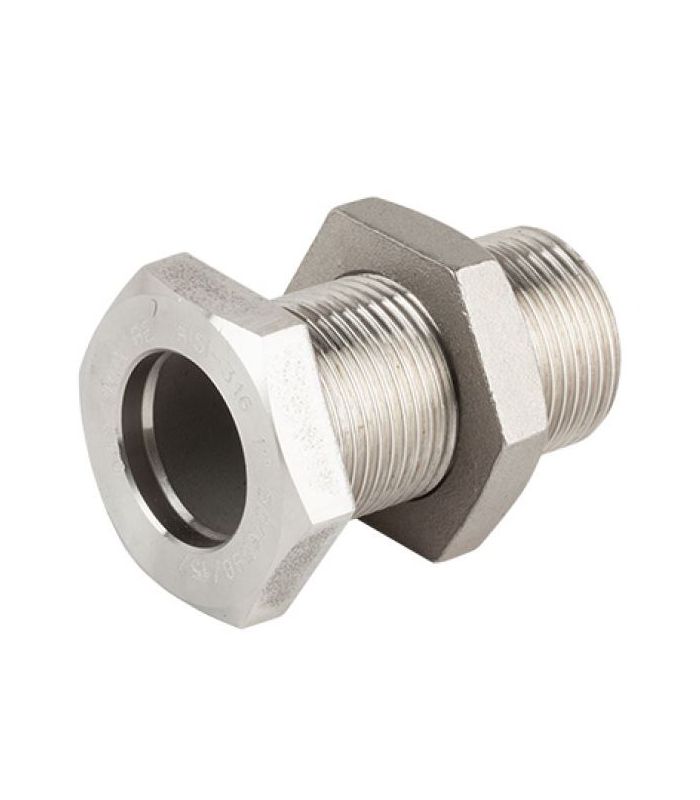

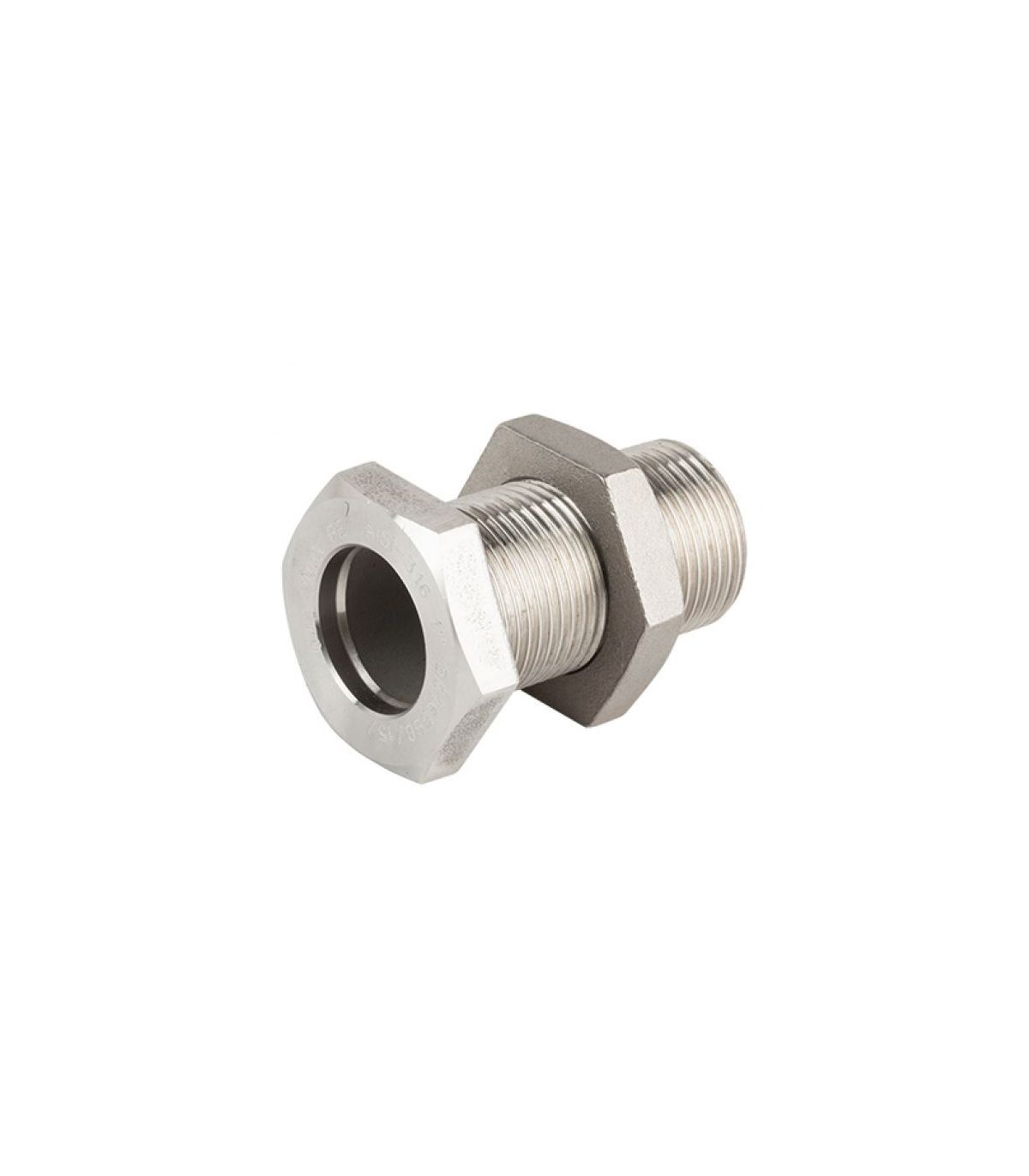

Figura 285 raccordo passaparete in acciaio inox 316
Scheda tecnica del raccordo passaparete in acciaio inox 316 Fig. 285:
| Riferimento | Filo | L (mm) | S (mm) | K (mm) | D (mm) |
| 12120012 | 3/8" | 46 | 27 | 8 | 11.5 |
| 12120016 | 1/2" | 57 | 32 | 10 | 15.5 |
| 12120021 | 3/4" | 57 | 36 | 10 | 20,5 |
| 12120025 | 1" | 69 | 46 | 12 | 27.0 |
| 12120030 | 1-1/4" | 69 | 55 | 12 | 35.0 |
| 12120034 | 1-1/2" | 70 | 60 | 14 | 40.0 |
| 12120037 | 2" | 82 | 75 | 16 | 51.0 |
