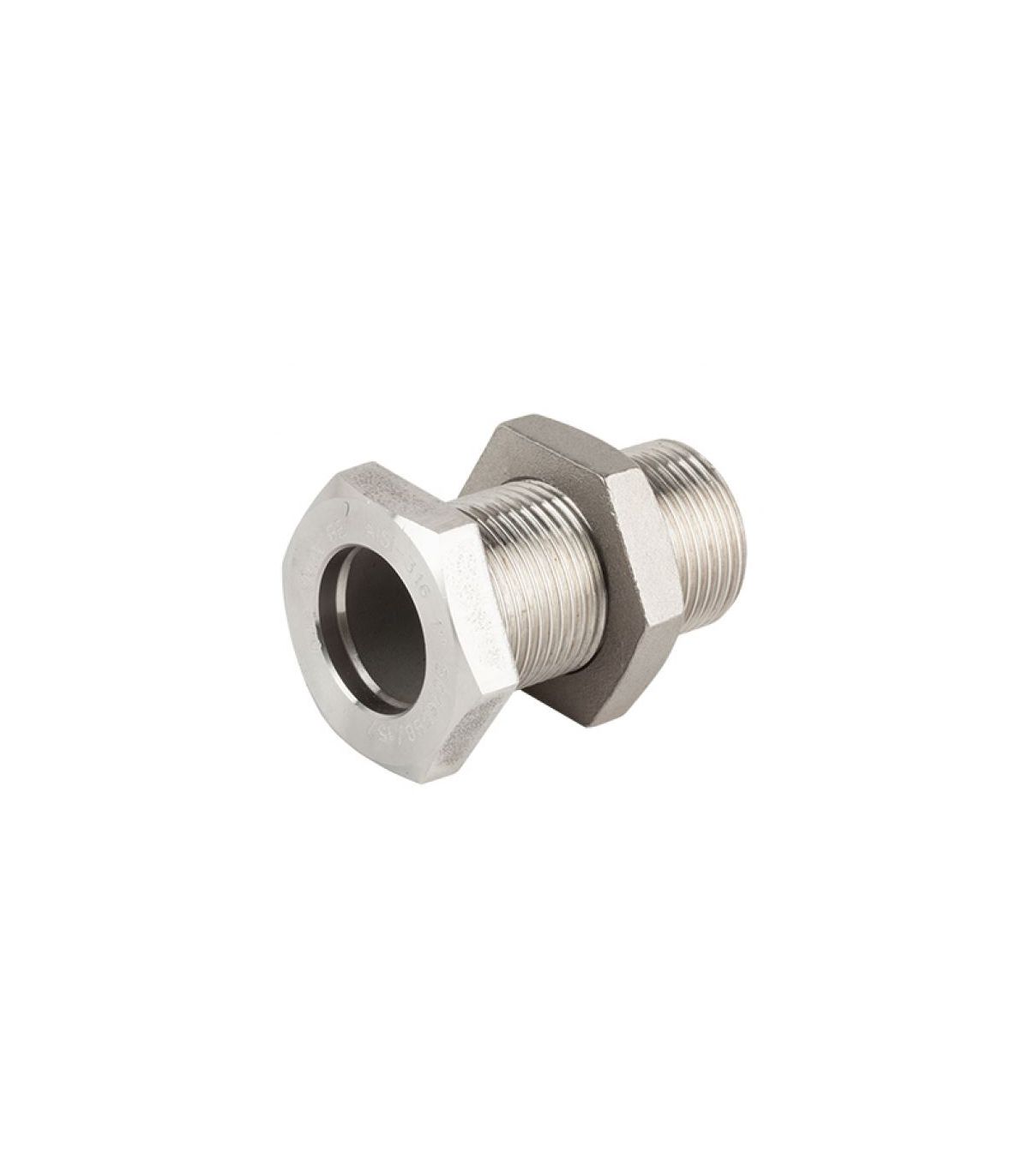

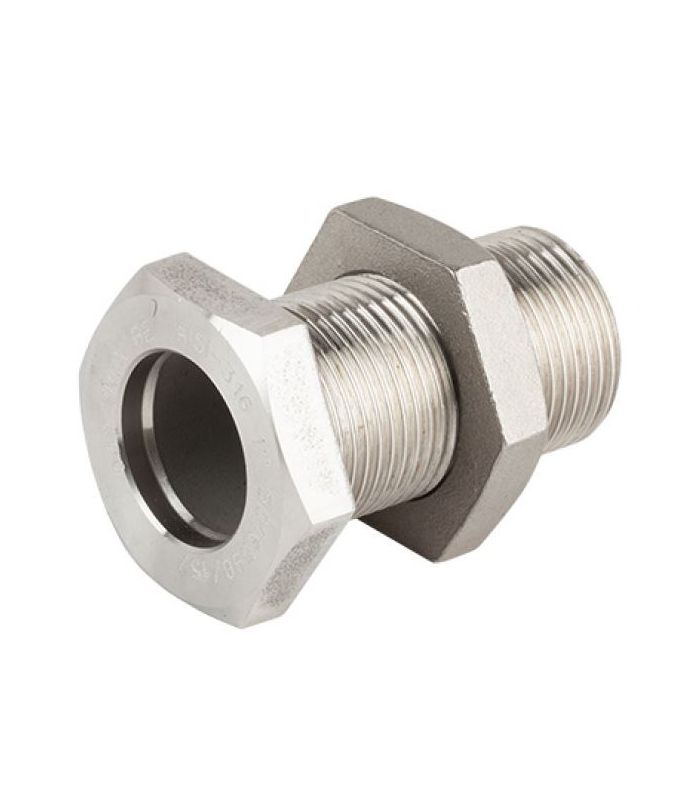

Abb. 285 Wandtor aus Edelstahl 316

Abb. 285 Wandtor aus Edelstahl 316

Eine Schottverschraubung aus Edelstahl 316 (Abb. 285) ist eine Gewindeverschraubung zur Durchführung von Wand- oder Paneeldurchführungen. Sie ermöglicht den Durchtritt von Rohren oder Kabeln, dichtet die Öffnung ab und sorgt für ein ästhetisches Erscheinungsbild. Es handelt sich um ein zylindrisches Bauteil mit einem Außengewinde an einem Ende und einer Sechskantmutter am anderen.

Anwendungsgebiete: Lebensmittelindustrie, pharmazeutische Industrie, Bauwesen, Schifffahrt.

Hauptmerkmale:

  • Gewindeanschluss 150 psi - 10 bar.
  • Austenitischer Edelstahl A-316 DIN 1.4408
  • DIN 1.4408 Toleranz
  • Hergestellt gemäß UNE EN 10213-4
  • DIN 2999 Gewinde
14,70 € (Steuern inklusive)
12,15 € (o. MwSt.)
DEN THREAD AUSWÄHLEN
  • 3/8"
  • 1/2"
  • 3/4"
  • 1"
  • 1-1/4"
  • 1-1/2"
  • 2"
Referenz:
12120012
Beschreibung

Abb. 285 Edelstahl 316 Schottverschraubung

Technisches Datenblatt für eine Fig 285 Edelstahl 316 Schottverschraubung:

Referenz Faden L (mm) S (mm) K (mm) D (mm)
12120012 3/8" 46 27 8 11,5
12120016 1/2" 57 32 10 15,5
12120021 3/4" 57 36 10 20,5
12120025 1" 69 46 12 27.0
12120030 1-1/4" 69 55 12 35,0
12120034 1-1/2" 70 60 14 40,0
12120037 2" 82 75 16 51,0
