Il raccordo a gomito maschio-femmina in acciaio inox 316 Fig 92 è un raccordo per tubi utilizzato per unire due sezioni di tubo ad un angolo di 90°. Presenta una filettatura maschio a un'estremità e una filettatura femmina all'altra.
Applicazioni: sistemi di tubazioni per acqua, gas, aria compressa, sistemi idraulici e pneumatici, e nell'industria alimentare e farmaceutica.
Caratteristiche principali:

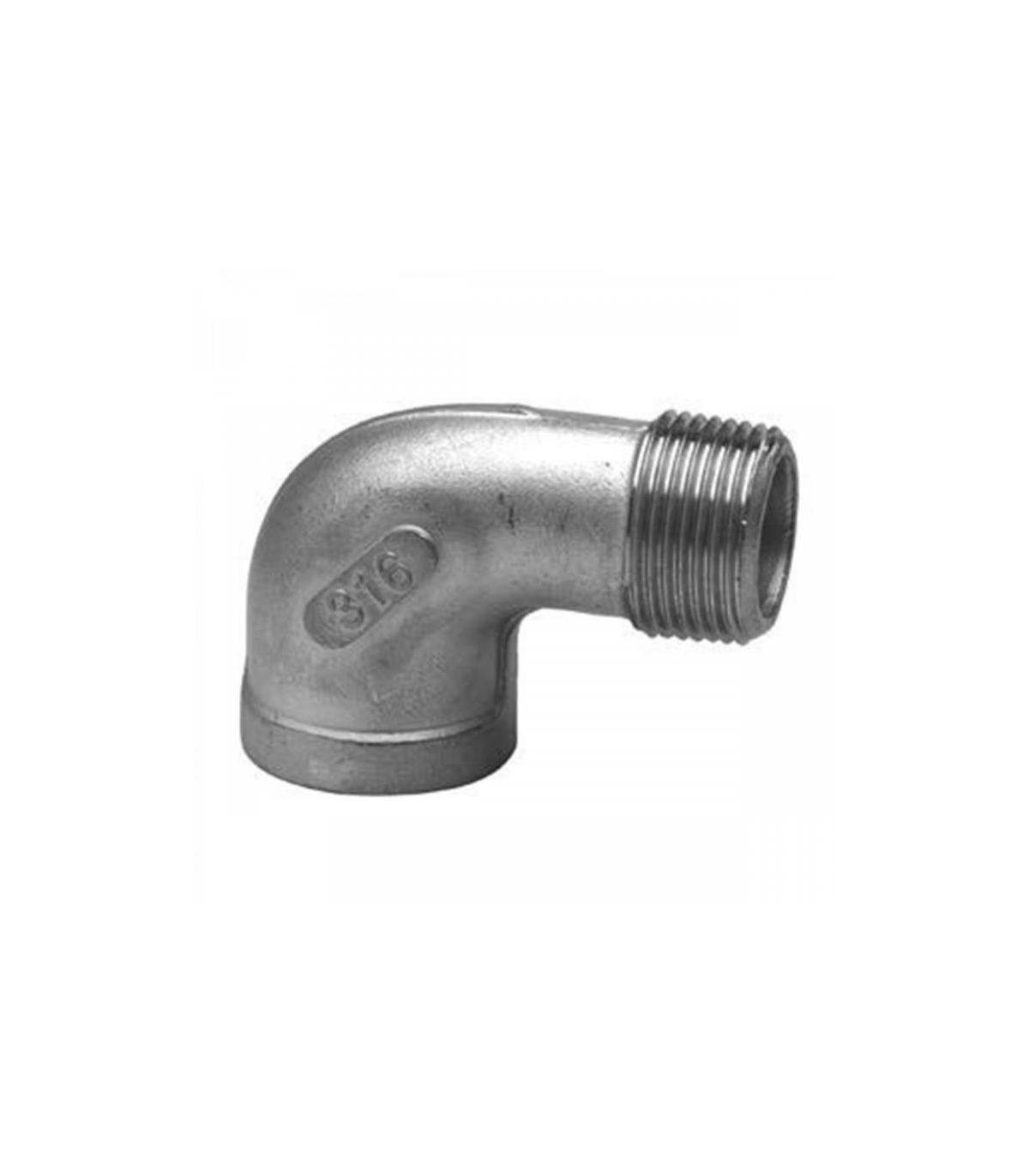

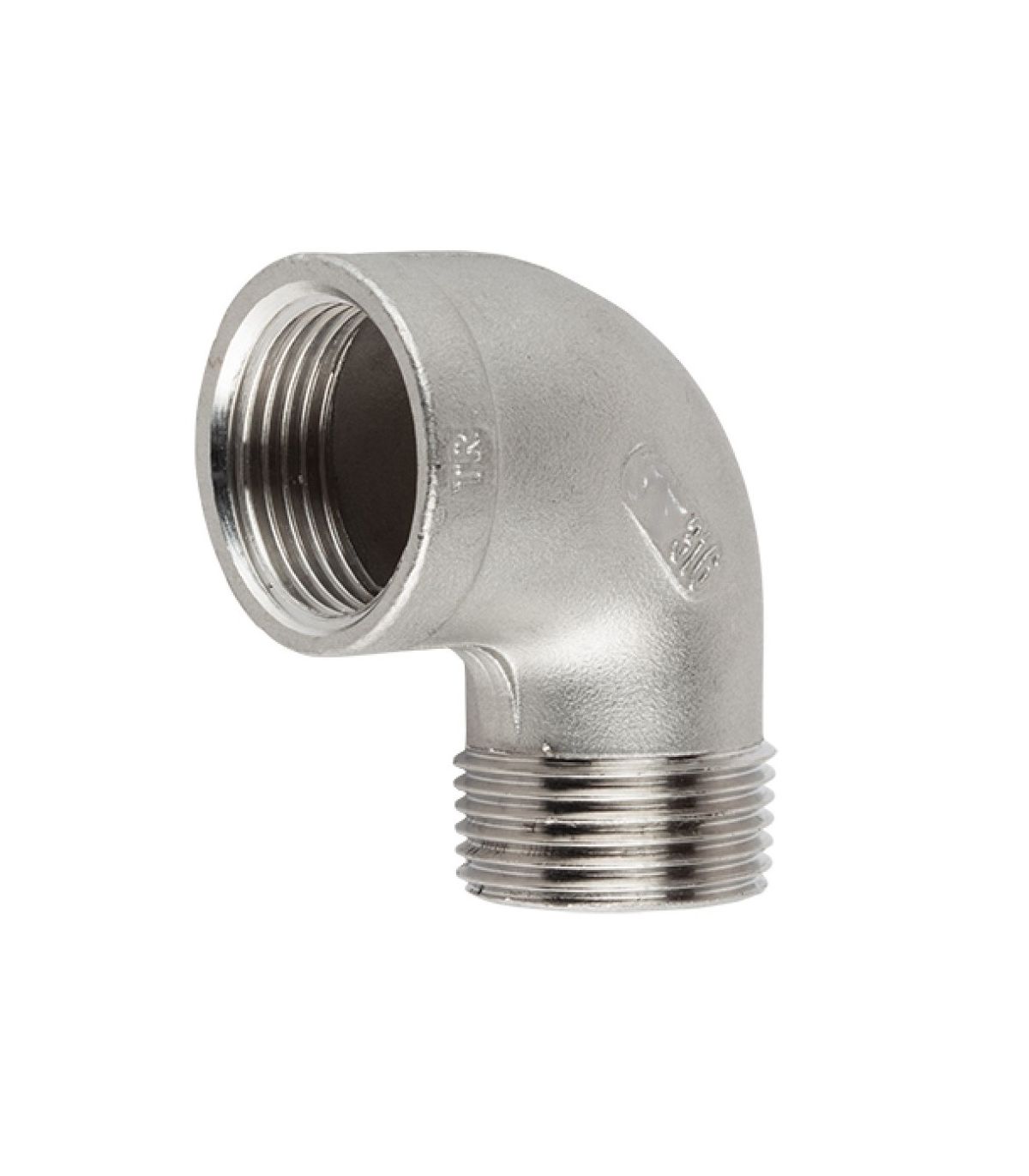

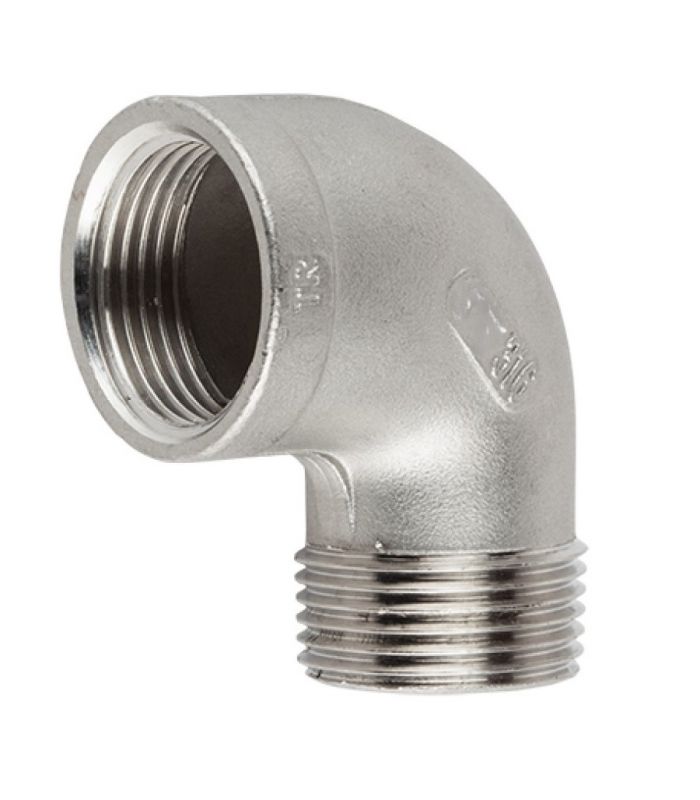

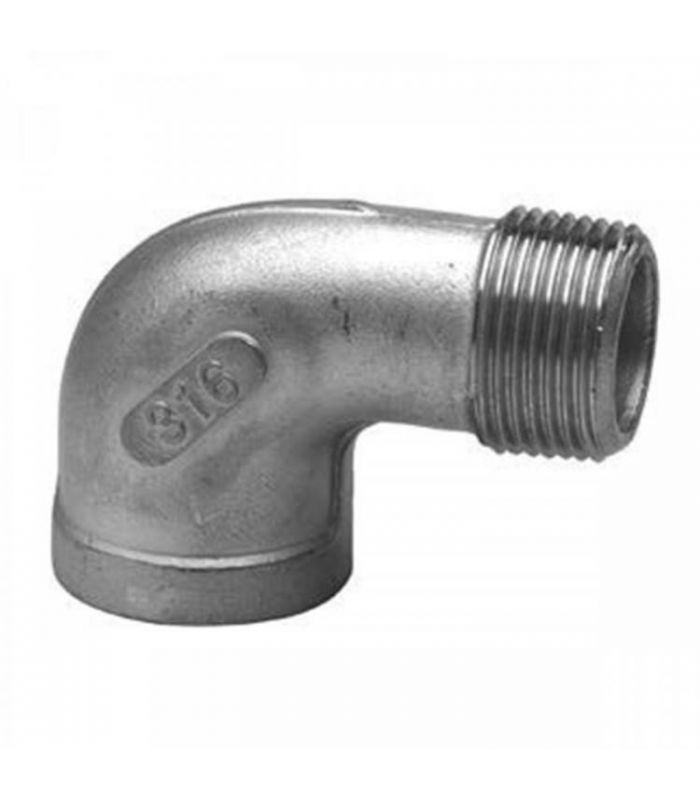

Figura 92 Gomito maschio femmina in acciaio inox 316
Scheda tecnica per un raccordo a gomito maschio/femmina in acciaio inox 316 Fig. 92:
| Riferimento | Filo | L1 (mm) | L (mm) | d (mm) |
| 12050004 | 1/8" | 17.0 | 26.0 | 14.6 |
| 12050008 | 1/4" | 19.0 | 28.0 | 17.5 |
| 12050012 | 3/8" | 23.0 | 32.0 | 22.0 |
| 12050016 | 1/2" | 27.0 | 36.0 | 27.0 |
| 12050021 | 3/4" | 32.0 | 42.0 | 32.0 |
| 12050025 | 1" | 38.0 | 53.0 | 39,5 |
| 12050030 | 1-1/4" | 45.0 | 59.0 | 49.0 |
| 12050034 | 1-1/2" | 48.0 | 64.0 | 55.0 |
| 12050037 | 2" | 57.0 | 72.0 | 67.0 |
| 12050042 | 2-1/2" | 69,0 | 87,0 | 84,0 |
| 12050045 | 3" | 78,0 | 102.0 | 98,5 |
| 12050048 | 4" | 97,0 | 125,0 | 123,5 |
