O cotovelo macho-fêmea Fig. 92 em aço inoxidável 316 é uma conexão de tubulação usada para unir duas seções de tubo em um ângulo de 90°. Possui uma conexão roscada macho em uma extremidade e uma conexão roscada fêmea na outra.
Aplicações: sistemas de tubulação para água, gás, ar comprimido, sistemas hidráulicos e pneumáticos, e nas indústrias alimentícia e farmacêutica.
Principais características:

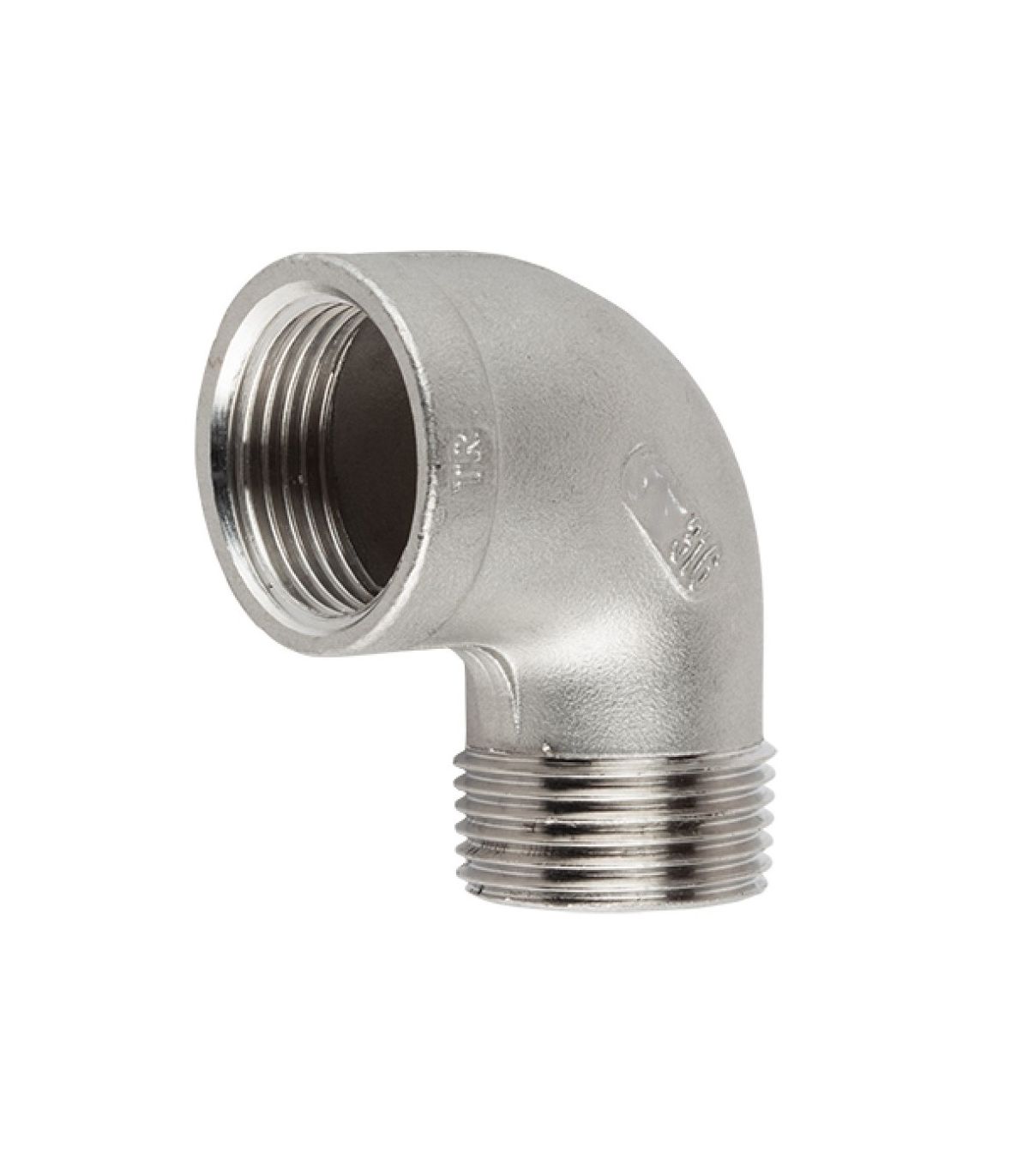

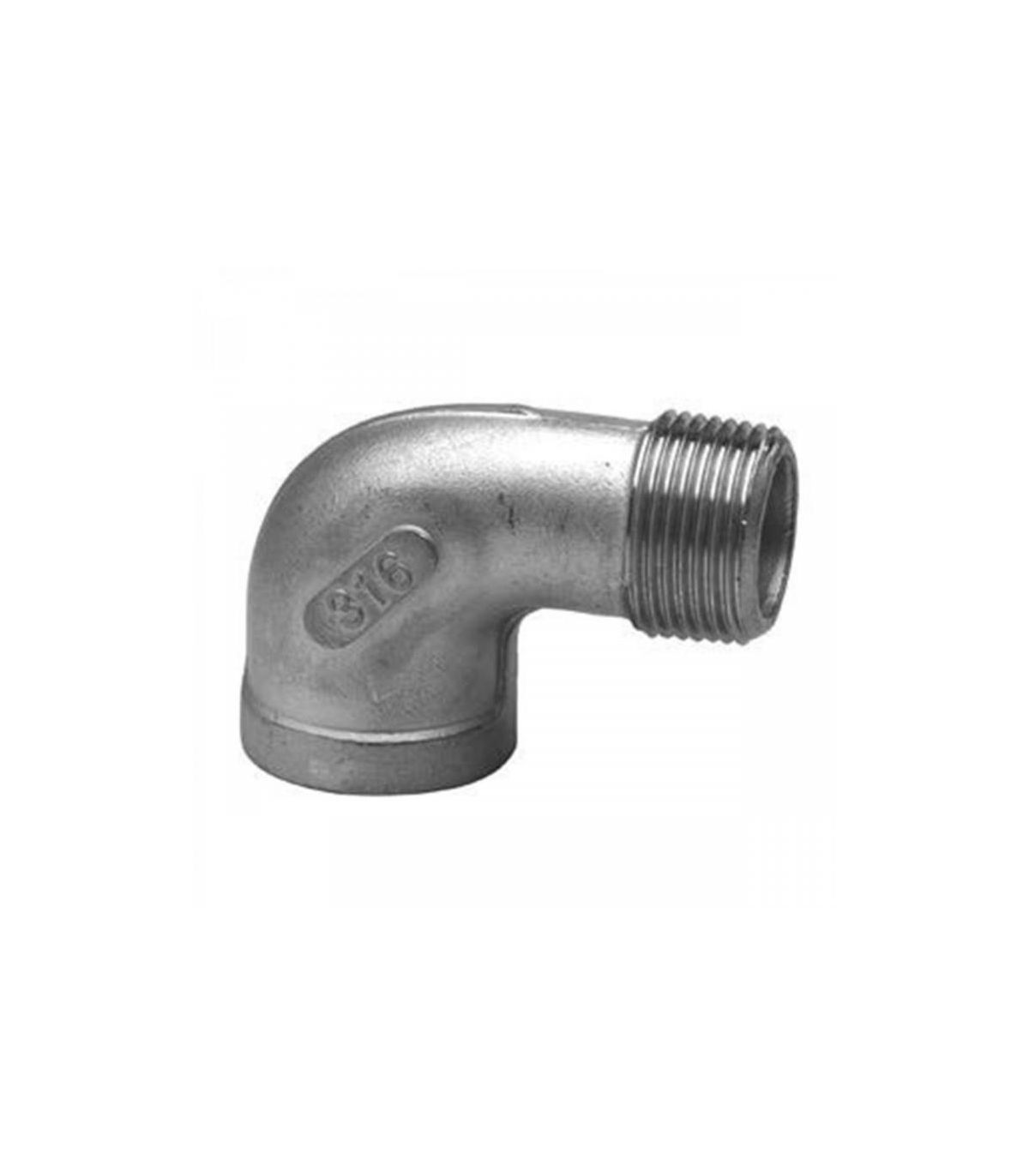

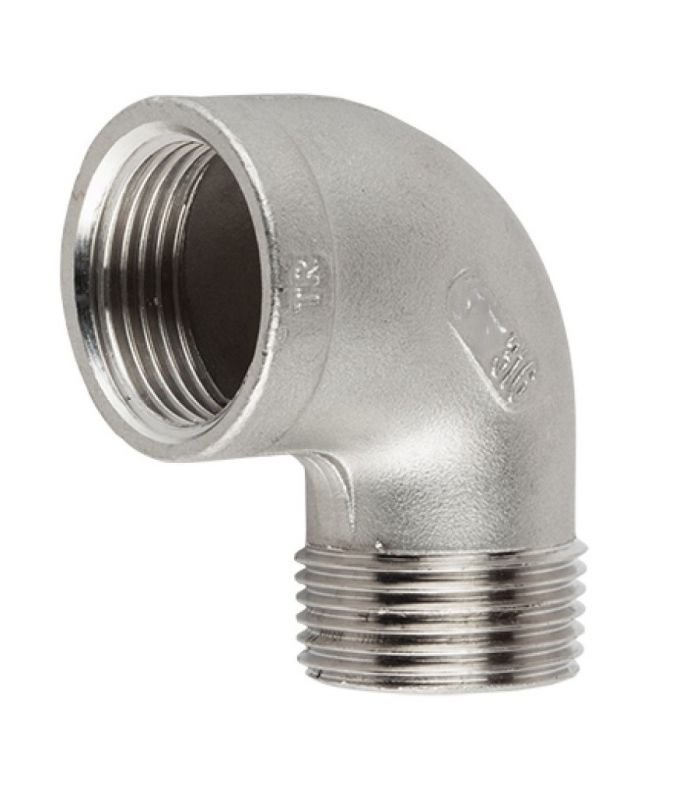

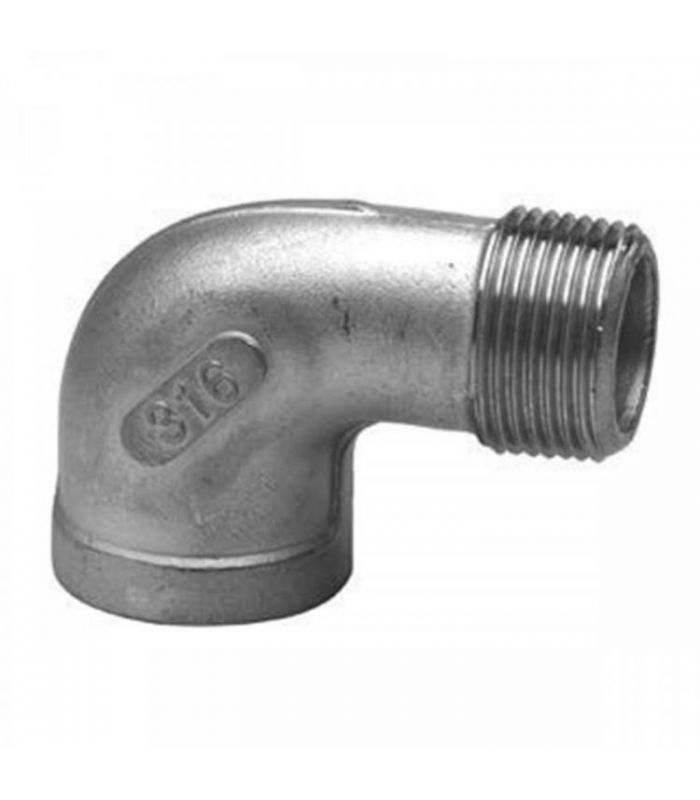

Figura 92: Cotovelo macho-fêmea em aço inoxidável 316
Ficha técnica de um cotovelo macho-fêmea Fig. 92 em aço inoxidável 316:
| Referência | Fio | L1 (mm) | L (mm) | d (mm) |
| 12050004 | 1/8" | 17.0 | 26.0 | 14.6 |
| 12050008 | 1/4" | 19.0 | 28.0 | 17,5 |
| 12050012 | 3/8" | 23.0 | 32,0 | 22.0 |
| 12050016 | 1/2" | 27.0 | 36,0 | 27.0 |
| 12050021 | 3/4" | 32,0 | 42,0 | 32,0 |
| 12050025 | 1" | 38,0 | 53,0 | 39,5 |
| 12050030 | 1-1/4" | 45,0 | 59,0 | 49,0 |
| 12050034 | 1-1/2" | 48,0 | 64,0 | 55,0 |
| 12050037 | 2" | 57,0 | 72,0 | 67,0 |
| 12050042 | 2-1/2" | 69,0 | 87,0 | 84,0 |
| 12050045 | 3" | 78,0 | 102,0 | 98,5 |
| 12050048 | 4" | 97,0 | 125,0 | 123,5 |
