Unité FRL : définition, fonctionnement et comment choisir la bonne.
Dans les systèmes pneumatiques industriels, la qualité de l'air comprimé influe directement sur les performances, la fiabilité et la durée de vie des équipements. La présence d'humidité, de contaminants ou une pression insuffisante peuvent entraîner des pannes, une usure prématurée et une baisse d'efficacité des processus de production.
Pour éviter ces problèmes, les systèmes pneumatiques utilisent divers composants conçus pour le traitement et le conditionnement de l'air. Parmi ceux-ci, l' unité FRL se distingue : il s'agit d'un ensemble qui intègre trois fonctions essentielles : la filtration, la régulation de la pression et, le cas échéant, la lubrification.
Qu'est-ce qu'une unité FRL ?

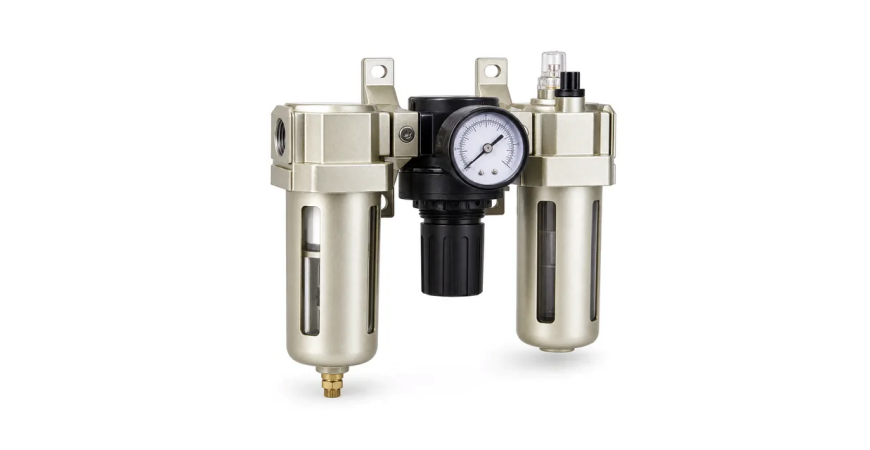

Un groupe FRL est un ensemble de préparation d'air comprimé utilisé dans les systèmes pneumatiques. Son nom provient des initiales de ses trois principaux composants :
F – Filtre : élimine les particules solides et sépare une partie de l'eau condensée et d'autres contaminants présents dans l'air.
R – Régulateur : ajuste et maintient la pression de sortie dans la valeur requise par l'installation, dans ses limites de fonctionnement.
L – Lubrificateur : incorpore une quantité contrôlée d'huile dans le flux d'air pour lubrifier les composants pneumatiques compatibles.
Les unités FRL peuvent être trouvées sous forme d'ensembles complets ou par le biais de composants individuels qui sont combinés en fonction des besoins de l'application.
Quels sont les avantages d'une unité FRL ?
- Protection des équipements : La filtration réduit la pénétration de particules et de contaminants dans les vannes, les cylindres et autres éléments pneumatiques.
- Régulation de la pression : permet d'adapter la pression de service aux exigences de chaque machine ou circuit.
- Réduction de l'usure : la lubrification peut diminuer la friction dans les composants conçus pour fonctionner avec de l'air lubrifié.
- Fiabilité opérationnelle accrue : un climatiseur correctement réglé contribue à prévenir certaines pannes et certains dysfonctionnements.
- Meilleure adaptation à chaque application : permet de configurer le traitement de l'air en fonction des besoins spécifiques du système.
Comment fonctionne une unité FRL ?
Le fonctionnement d'une unité FRL repose sur le passage séquentiel de l'air comprimé à travers ses composants. Chaque élément remplit une fonction spécifique avant que l'air n'atteigne l'équipement consommateur.
Le filtre pneumatique est le premier composant de l'unité FRL. Sa fonction est de retenir les particules solides et de séparer une partie de l'eau liquide et d'autres contaminants pouvant être présents dans l'air comprimé.
Le régulateur de pression permet d'ajuster la pression en aval en fonction des besoins de l'installation pneumatique.
Il comporte généralement une molette de réglage et, souvent, un manomètre pour faciliter la lecture de la pression régulée. Grâce à un mécanisme interne, le régulateur modifie le débit d'air afin de maintenir la pression de sortie proche de la valeur sélectionnée dans sa plage de fonctionnement.
Un lubrificateur pneumatique injecte une quantité mesurée d'huile dans l'air comprimé. Cette lubrification permet de réduire la friction et l'usure des équipements pneumatiques conçus pour fonctionner avec de l'air lubrifié. Cependant, toutes les installations ne nécessitent pas de lubrificateur.
Comment choisir le bon module FRL ?
Le choix d'un groupe FRL doit se fonder sur les caractéristiques de l'installation et les exigences des équipements qui recevront l'air comprimé. Il est donc nécessaire de vérifier son débit, sa plage de pression et sa compatibilité avec les conditions de fonctionnement.
1. Débit d'air requis
L'unité doit fournir le débit d'air nécessaire aux équipements connectés sans engendrer de perte de charge excessive. Pour la dimensionner, il est conseillé de prendre en compte la consommation d'air des actionneurs, vannes et outils pneumatiques, ainsi que toute consommation simultanée et toute demande de pointe.
2. Pression d'entrée et pression de sortie
Il est nécessaire de vérifier la pression disponible sur le réseau et la plage de régulation de l'équipement. La pression maximale admissible de l'unité doit être compatible avec la pression d'entrée.
3. Taille de la connexion
Le raccordement doit être compatible avec le tuyau et le reste des composants.
4. Niveau de filtration
Le niveau de filtration doit correspondre à la qualité d'air requise par l'application. Pour un usage général, un filtre standard peut suffire, tandis que les procédés exigeant un niveau de propreté plus élevé peuvent nécessiter une filtration supplémentaire.
5. Nécessité de lubrification
Avant de choisir un groupe électrogène à trois éléments, vous devez déterminer si l'équipement connecté a réellement besoin d'air lubrifié.
