Unidade FRL: O que é, como funciona e como escolher a certa

Em sistemas pneumáticos industriais, a qualidade do ar comprimido influencia diretamente o desempenho, a confiabilidade e a vida útil dos equipamentos. A presença de umidade, contaminantes ou pressão inadequada pode levar a falhas, desgaste prematuro e redução da eficiência nos processos de produção.

Para evitar esses problemas, os sistemas pneumáticos utilizam diversos componentes projetados para o tratamento e condicionamento do ar. Entre eles, destaca-se a unidade FRL , um conjunto que integra três funções essenciais: filtragem, regulação de pressão e, quando exigido pela aplicação, lubrificação.

O que é uma unidade FRL?

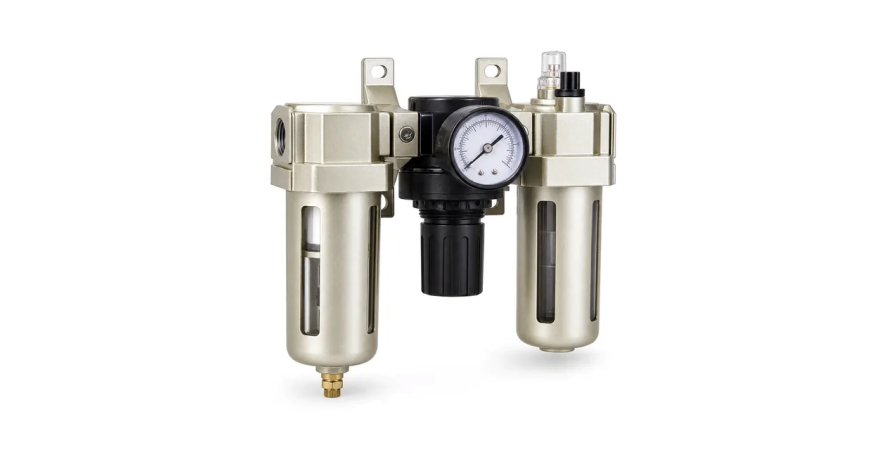

Uma unidade FRL é um conjunto de preparação de ar comprimido usado em sistemas pneumáticos. Seu nome vem das iniciais de seus três componentes principais:

• F – Filtro: remove partículas sólidas e separa parte da água condensada e outros contaminantes presentes no ar.

• R – Regulador: ajusta e mantém a pressão de saída dentro do valor exigido pela instalação, dentro de seus limites operacionais.

• L – Lubrificador: incorpora uma quantidade controlada de óleo no fluxo de ar para lubrificar componentes pneumáticos compatíveis.

As unidades FRL podem ser encontradas como conjuntos completos ou através de componentes individuais que são combinados de acordo com as necessidades da aplicação.

Quais são as vantagens de uma unidade FRL?

• Proteção de equipamentos: A filtragem reduz a entrada de partículas e contaminantes em válvulas, cilindros e outros elementos pneumáticos.
• Controle de pressão: permite adaptar a pressão de trabalho às necessidades de cada máquina ou circuito.
• Redução do desgaste: a lubrificação pode diminuir o atrito em componentes projetados para funcionar com ar lubrificado.
• Maior confiabilidade operacional: um ar-condicionado com a temperatura adequada ajuda a prevenir certas avarias e mau funcionamento.
• Melhor adaptação a cada aplicação: permite configurar o tratamento do ar de acordo com as necessidades específicas do sistema.

Como funciona uma unidade FRL?

O funcionamento de uma unidade FRL baseia-se na passagem sequencial de ar comprimido através de seus componentes. Cada elemento desempenha uma função específica antes que o ar chegue ao equipamento consumidor.

O filtro pneumático é o primeiro componente da unidade FRL. Sua função é reter partículas sólidas e separar parte da água líquida e outros contaminantes que possam estar presentes no ar comprimido.

O regulador de pressão permite ajustar a pressão a jusante para atender às necessidades da instalação pneumática.

Normalmente possui um botão de ajuste e, em muitos casos, um manômetro para facilitar a leitura da pressão regulada. Através de um mecanismo interno, o regulador modifica o fluxo de ar para manter a pressão de saída próxima ao valor selecionado dentro de sua faixa de operação.

Um lubrificador pneumático introduz uma quantidade controlada de óleo no ar comprimido. Essa lubrificação pode reduzir o atrito e o desgaste em equipamentos pneumáticos projetados para operar com ar lubrificado. No entanto, nem todas as instalações requerem um lubrificador.

Como escolher a unidade FRL adequada?

A seleção de uma unidade FRL deve ser baseada nas características da instalação e nos requisitos do equipamento que receberá o ar comprimido. Portanto, é necessário verificar sua vazão, faixa de pressão e compatibilidade com as condições de operação.

1. Fluxo de ar necessário

A unidade deve fornecer o volume de ar necessário para os equipamentos conectados sem gerar perda de pressão excessiva. Para dimensioná-la, é recomendável considerar o consumo de ar dos atuadores, válvulas e ferramentas pneumáticas, bem como qualquer consumo simultâneo e demanda de pico.

2. Pressão de entrada e pressão de saída

É necessário verificar a pressão disponível na rede e a faixa de regulação do equipamento. A pressão máxima permitida da unidade deve ser compatível com a pressão de entrada.

3. Tamanho da conexão

A conexão deve ser compatível com o tubo e com os demais componentes.

4. Nível de filtração

O nível de filtragem deve corresponder à qualidade do ar exigida pela aplicação. Para uso geral, um filtro padrão pode ser suficiente, enquanto processos que exigem níveis mais elevados de pureza podem necessitar de filtragem adicional.

5. Necessidade de lubrificação

Antes de escolher uma unidade de três elementos, é necessário determinar se o equipamento conectado realmente precisa de ar lubrificado.
