FRL-Einheit: Was sie ist, wie sie funktioniert und wie man die richtige auswählt

In industriellen Druckluftsystemen beeinflusst die Qualität der Druckluft unmittelbar die Leistung, Zuverlässigkeit und Lebensdauer der Anlagen. Feuchtigkeit, Verunreinigungen oder unzureichender Druck können zu Ausfällen, vorzeitigem Verschleiß und verminderter Effizienz in Produktionsprozessen führen.

Um diese Probleme zu vermeiden, verwenden pneumatische Systeme verschiedene Komponenten zur Luftaufbereitung und -konditionierung. Besonders hervorzuheben ist dabei die FRL-Einheit , eine Baugruppe, die drei wesentliche Funktionen integriert: Filtration, Druckregelung und, falls anwendungsbedingt erforderlich, Schmierung.

Was ist eine FRL-Einheit?

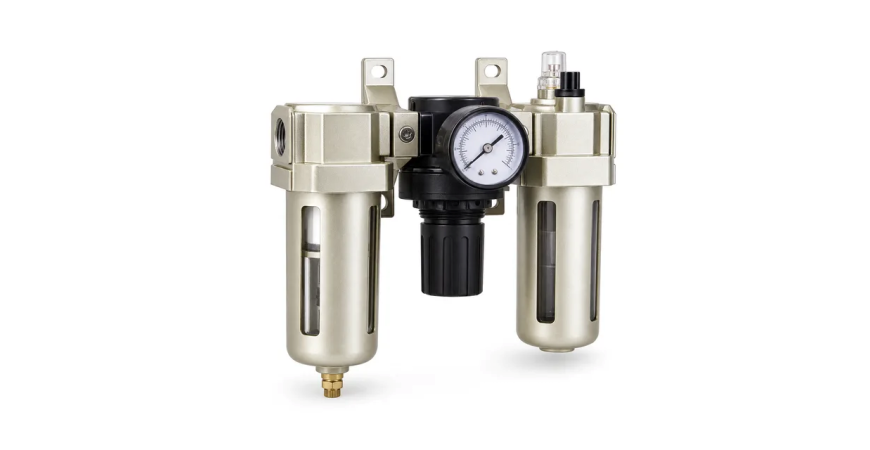

Eine FRL-Einheit ist eine Druckluftaufbereitungsanlage, die in pneumatischen Systemen eingesetzt wird. Ihr Name leitet sich von den Initialen ihrer drei Hauptkomponenten ab:

• F – Filter: entfernt feste Partikel und trennt einen Teil des Kondenswassers und anderer in der Luft vorhandener Verunreinigungen ab.

• R – Regler: Passt den Ausgangsdruck an und hält ihn innerhalb des von der Anlage geforderten Wertes und innerhalb seiner Betriebsgrenzen.

• L – Schmierstoffgeber: Fügt dem Luftstrom eine kontrollierte Menge Öl hinzu, um kompatible pneumatische Komponenten zu schmieren.

FRL-Einheiten sind als komplette Sets oder als einzelne Komponenten erhältlich, die je nach Anwendungsbedarf kombiniert werden.

Welche Vorteile bietet eine FRL-Einheit?

• Anlagenschutz: Die Filtration verringert das Eindringen von Partikeln und Verunreinigungen in Ventile, Zylinder und andere pneumatische Bauteile.
• Druckregelung: ermöglicht die Anpassung des Arbeitsdrucks an die Anforderungen der jeweiligen Maschine oder des jeweiligen Kreislaufs.
• Verschleißminderung: Durch Schmierung kann die Reibung in Bauteilen, die für den Betrieb mit geschmierter Luft ausgelegt sind, verringert werden.
• Höhere Betriebssicherheit: Eine ordnungsgemäß eingestellte Klimaanlage trägt dazu bei, bestimmte Ausfälle und Störungen zu vermeiden.
• Bessere Anpassung an jede Anwendung: ermöglicht die Konfiguration der Luftaufbereitung entsprechend den spezifischen Anforderungen des Systems.

Wie funktioniert eine FRL-Einheit?

Die Funktionsweise einer FRL-Anlage basiert auf dem sequenziellen Durchlauf von Druckluft durch ihre Komponenten. Jedes Element erfüllt eine spezifische Funktion, bevor die Luft das verbrauchende Gerät erreicht.

Der pneumatische Filter ist die erste Komponente der FRL-Einheit. Seine Funktion besteht darin, Feststoffpartikel zurückzuhalten und einen Teil des flüssigen Wassers sowie andere Verunreinigungen, die in der Druckluft vorhanden sein können, abzuscheiden.

Mit dem Druckregler können Sie den nachgeschalteten Druck an die Bedürfnisse der pneumatischen Anlage anpassen.

Er verfügt üblicherweise über einen Einstellknopf und in vielen Fällen über ein Manometer zum Ablesen des geregelten Drucks. Mithilfe eines internen Mechanismus passt der Regler den Luftstrom an, um den Ausgangsdruck innerhalb seines Betriebsbereichs nahe am gewählten Wert zu halten.

Ein pneumatischer Öler führt dem Druckluftgemisch eine dosierte Ölmenge zu. Diese Schmierung kann Reibung und Verschleiß in pneumatischen Geräten reduzieren, die für den Betrieb mit geschmierter Druckluft ausgelegt sind. Allerdings ist ein Öler nicht in allen Anlagen erforderlich.

Wie wählt man das richtige FRL-Gerät aus?

Die Auswahl eines FRL-Geräts sollte auf den Eigenschaften der Anlage und den Anforderungen der Geräte, die die Druckluft aufnehmen sollen, basieren. Daher ist es notwendig, seine Förderleistung, seinen Druckbereich und seine Kompatibilität mit den Betriebsbedingungen zu überprüfen.

1. Erforderlicher Luftdurchsatz

Das Gerät muss das von den angeschlossenen Geräten benötigte Luftvolumen ohne übermäßigen Druckverlust liefern. Zur Dimensionierung empfiehlt es sich, den Luftverbrauch der Aktuatoren, Ventile und Druckluftwerkzeuge sowie den gleichzeitigen Verbrauch und die Spitzenlast zu berücksichtigen.

2. Einlassdruck und Auslassdruck

Es ist notwendig, den verfügbaren Netzdruck und den Regelbereich des Geräts zu überprüfen. Der maximal zulässige Druck des Geräts muss mit dem Eingangsdruck kompatibel sein.

3. Anschlussgröße

Die Verbindung muss mit dem Rohr und den übrigen Komponenten kompatibel sein.

4. Filtrationsgrad

Der Filtrationsgrad sollte der für die jeweilige Anwendung erforderlichen Luftqualität entsprechen. Für den allgemeinen Gebrauch kann ein Standardfilter ausreichend sein, während Prozesse mit höheren Reinheitsanforderungen gegebenenfalls eine zusätzliche Filtration erfordern.

5. Schmierstoffbedarf

Bevor Sie sich für eine Drei-Elemente-Einheit entscheiden, müssen Sie feststellen, ob die angeschlossenen Geräte tatsächlich geschmierte Druckluft benötigen.
