Unità FRL: cos'è, come funziona e come scegliere quella giusta

Nei sistemi pneumatici industriali, la qualità dell'aria compressa influisce direttamente sulle prestazioni, sull'affidabilità e sulla durata delle apparecchiature. La presenza di umidità, contaminanti o una pressione inadeguata possono causare guasti, usura precoce e riduzione dell'efficienza nei processi produttivi.

Per evitare questi problemi, i sistemi pneumatici utilizzano diversi componenti progettati per il trattamento e il condizionamento dell'aria. Tra questi, spicca l' unità FRL , un gruppo che integra tre funzioni essenziali: filtrazione, regolazione della pressione e, se richiesto dall'applicazione, lubrificazione.

Che cos'è un'unità FRL?

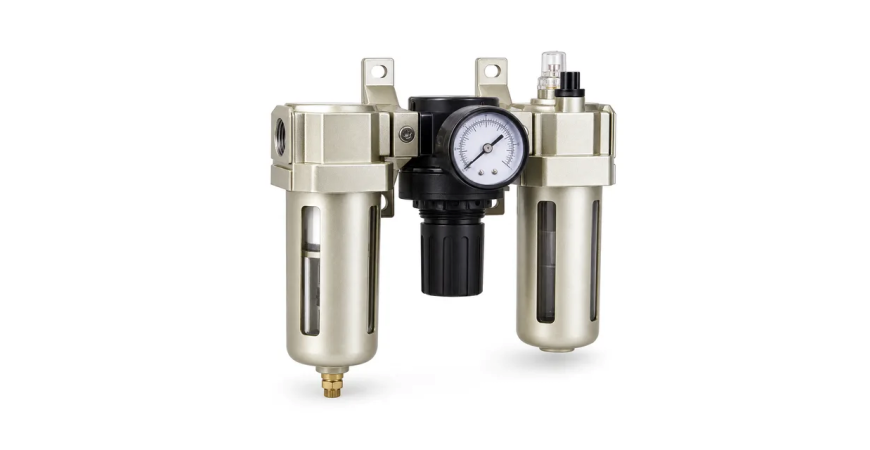

Un'unità FRL è un gruppo di preparazione dell'aria compressa utilizzato nei sistemi pneumatici. Il suo nome deriva dalle iniziali dei suoi tre componenti principali:

• F – Filtro: rimuove le particelle solide e separa parte dell'acqua di condensa e altri contaminanti presenti nell'aria.

• R – Regolatore: regola e mantiene la pressione di uscita entro il valore richiesto dall'impianto, entro i suoi limiti operativi.

• L – Lubrificatore: immette una quantità controllata di olio nel flusso d'aria per lubrificare i componenti pneumatici compatibili.

Le unità FRL possono essere reperite come set completi o come singoli componenti che vengono combinati in base alle esigenze dell'applicazione.

Quali sono i vantaggi di un'unità FRL?

• Protezione delle apparecchiature: la filtrazione riduce l'ingresso di particelle e contaminanti in valvole, cilindri e altri elementi pneumatici.
• Controllo della pressione: consente di adattare la pressione di esercizio alle esigenze di ciascuna macchina o circuito.
• Riduzione dell'usura: la lubrificazione può diminuire l'attrito nei componenti progettati per funzionare con aria lubrificata.
• Maggiore affidabilità operativa: un condizionatore d'aria correttamente configurato contribuisce a prevenire determinati guasti e malfunzionamenti.
• Migliore adattamento a ciascuna applicazione: consente di configurare il trattamento dell'aria in base alle esigenze specifiche del sistema.

Come funziona un'unità FRL?

Il funzionamento di un'unità FRL si basa sul passaggio sequenziale dell'aria compressa attraverso i suoi componenti. Ciascun elemento svolge una funzione specifica prima che l'aria raggiunga l'apparecchiatura utilizzatrice.

Il filtro pneumatico è il primo componente dell'unità FRL. La sua funzione è quella di trattenere le particelle solide e separare parte dell'acqua liquida e di altri contaminanti che potrebbero essere presenti nell'aria compressa.

Il regolatore di pressione consente di regolare la pressione a valle in base alle esigenze dell'impianto pneumatico.

In genere è dotato di una manopola di regolazione e, in molti casi, di un manometro per facilitare la lettura della pressione regolata. Attraverso un meccanismo interno, il regolatore modifica il flusso d'aria per mantenere la pressione in uscita vicina al valore selezionato entro il suo intervallo di funzionamento.

Un lubrificatore pneumatico immette una quantità dosata di olio nell'aria compressa. Questa lubrificazione può ridurre l'attrito e l'usura nelle apparecchiature pneumatiche progettate per funzionare con aria lubrificata. Tuttavia, non tutti gli impianti richiedono un lubrificatore.

Come scegliere l'unità FRL più adatta?

La scelta di un'unità FRL deve basarsi sulle caratteristiche dell'impianto e sui requisiti delle apparecchiature che riceveranno l'aria compressa. Pertanto, è necessario verificarne la portata, l'intervallo di pressione e la compatibilità con le condizioni operative.

1. Flusso d'aria richiesto

L'unità deve fornire il volume d'aria richiesto dalle apparecchiature collegate senza generare perdite di pressione eccessive. Per dimensionarla, è consigliabile considerare il consumo d'aria degli attuatori, delle valvole e degli utensili pneumatici, nonché eventuali consumi simultanei e picchi di domanda.

2. Pressione di ingresso e pressione di uscita

È necessario verificare la pressione di rete disponibile e il campo di regolazione dell'apparecchiatura. La pressione massima ammissibile dell'unità deve essere compatibile con la pressione di ingresso.

3. Dimensione della connessione

Il raccordo deve essere compatibile con il tubo e con gli altri componenti.

4. Livello di filtrazione

Il livello di filtrazione deve corrispondere alla qualità dell'aria richiesta dall'applicazione. Per un utilizzo generico, un filtro standard può essere sufficiente, mentre i processi che richiedono livelli di pulizia più elevati potrebbero necessitare di una filtrazione aggiuntiva.

5. Necessità di lubrificazione

Prima di scegliere un'unità a tre elementi, è necessario stabilire se l'apparecchiatura collegata necessita effettivamente di aria lubrificata.
