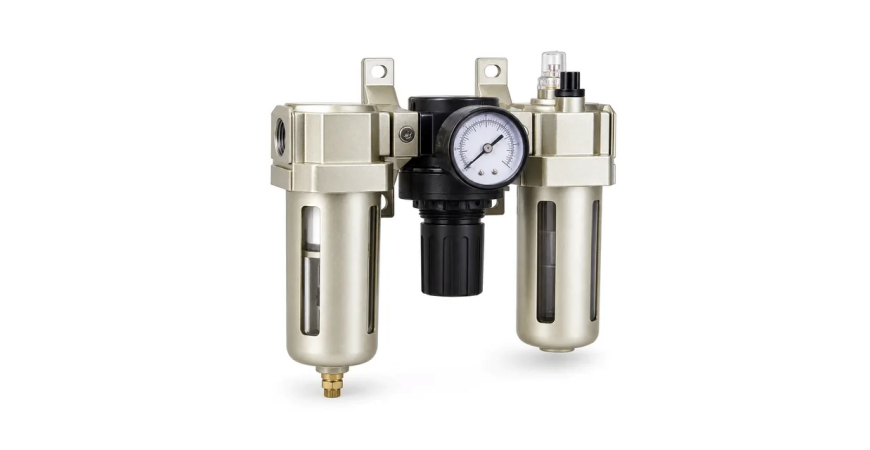

Unidad FRL: qué es, cómo funciona y cómo elegir la adecuada

En los sistemas de neumática industrial, la calidad del aire comprimido influye directamente en el rendimiento, la fiabilidad y la vida útil de los equipos. La presencia de humedad, partículas contaminantes o una presión inadecuada puede provocar averías, desgastes prematuros y pérdidas de eficiencia en los procesos productivos.

Para evitar estos problemas, las instalaciones neumáticas utilizan diferentes componentes destinados al tratamiento y acondicionamiento del aire. Entre ellos destaca la unidad FRL, un conjunto que integra tres funciones esenciales: filtrado, regulación de presión y, cuando la aplicación lo requiere, lubricación.

¿Qué es una unidad FRL?

Una unidad FRL es un conjunto de preparación del aire comprimido utilizado en sistemas neumáticos. Su nombre procede de las iniciales de sus tres componentes principales:

• F – Filtro: elimina partículas sólidas y separa parte del agua condensada y otros contaminantes presentes en el aire.

• R – Regulador: ajusta y mantiene la presión de salida dentro del valor requerido por la instalación, dentro de sus límites de funcionamiento.

• L – Lubricador: incorpora una cantidad controlada de aceite en el flujo de aire para lubricar los componentes neumáticos compatibles.

Las unidades FRL pueden encontrarse como conjuntos completos o mediante componentes individuales que se combinan según las necesidades de la aplicación.

¿Cuáles son las ventajas de una unidad FRL?

• Protección de los equipos: el filtrado reduce la entrada de partículas y contaminantes a válvulas, cilindros y otros elementos neumáticos.
• Control de la presión: permite adaptar la presión de trabajo a los requisitos de cada máquina o circuito.
• Reducción del desgaste: la lubricación puede disminuir la fricción en los componentes diseñados para trabajar con aire lubricado.
• Mayor fiabilidad operativa: un aire correctamente acondicionado ayuda a prevenir determinadas averías y fallos de funcionamiento.
• Mejor adaptación a cada aplicación: permite configurar el tratamiento del aire en función de las necesidades específicas del sistema.

¿Cómo funciona una unidad FRL?

El funcionamiento de una unidad FRL se basa en el paso secuencial del aire comprimido por sus componentes. Cada elemento realiza una función específica antes de que el aire llegue a los equipos consumidores.

El filtro neumático es el primer componente de la unidad FRL. Su función consiste en retener partículas sólidas y separar parte del agua líquida y de otros contaminantes que puedan encontrarse en el aire comprimido.

El regulador de presión permite ajustar la presión aguas abajo para adaptarla a las necesidades de la instalación neumática.

Normalmente dispone de un mando de ajuste y, en muchos casos, de un manómetro que facilita la lectura de la presión regulada. Mediante un mecanismo interno, el regulador modifica el paso de aire para mantener la presión de salida cerca del valor seleccionado dentro de su rango de funcionamiento.

El lubricador neumático introduce una cantidad dosificada de aceite en el aire comprimido. Esta lubricación puede reducir la fricción y el desgaste de los equipos neumáticos diseñados para trabajar con aire lubricado. Sin embargo, no todas las instalaciones necesitan un lubricador.

¿Cómo elegir la unidad FRL adecuada?

La selección de una unidad FRL debe basarse en las características de la instalación y en los requisitos de los equipos que van a recibir el aire comprimido. Por eso, es necesario comprobar su capacidad de caudal, rango de presión y compatibilidad con las condiciones de trabajo.

1. Caudal de aire requerido

La unidad debe suministrar el volumen de aire que necesitan los equipos conectados sin generar una pérdida de presión excesiva. Para dimensionarla, conviene considerar el consumo de los actuadores, las válvulas y las herramientas neumáticas, así como los posibles consumos simultáneos y los picos de demanda.

2. Presión de entrada y presión de salida

Es necesario comprobar la presión disponible en la red y el rango de regulación del equipo. La presión máxima admisible de la unidad debe ser compatible con la presión de entrada.

3. Tamaño de conexión

La conexión debe ser compatible con la tubería y con el resto de los componentes.

4. Grado de filtración

El grado de filtración debe responder a la calidad de aire que necesita la aplicación. Para usos generales puede ser suficiente un filtro estándar, mientras que los procesos que requieren mayor limpieza pueden necesitar filtración adicional.

5. Necesidad de lubricación

Antes de elegir una unidad de tres elementos, hay que determinar si los equipos conectados necesitan realmente aire lubricado.
