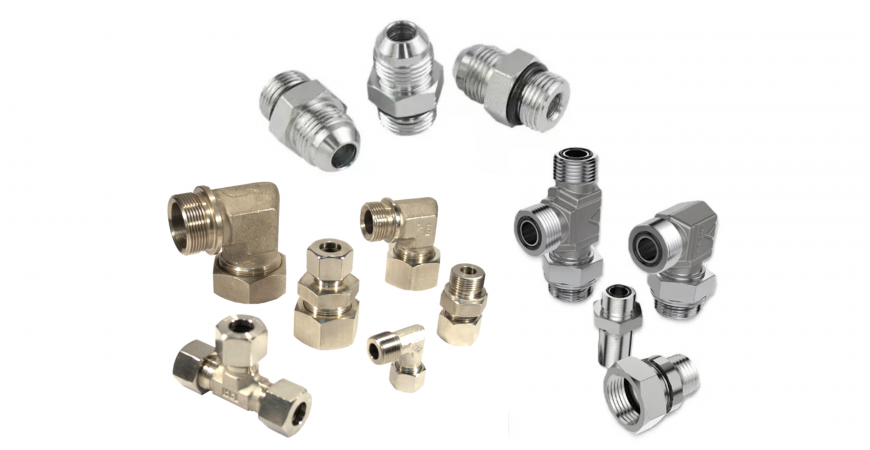

Raccords hydrauliques : types, fonction et comment les choisir

Les pompes, vannes, cylindres, tuyaux et flexibles nécessitent des raccords capables d'assembler solidement chaque composant, assurant ainsi la circulation du fluide et le maintien de l'étanchéité du circuit.

Dans ce contexte, les raccords hydrauliques sont des composants essentiels. Bien qu'ils puissent paraître de simples éléments d'une installation, leur choix judicieux influe directement sur la sécurité, la fiabilité, l'étanchéité et la durée de vie du système hydraulique .

Qu'est-ce qu'un raccord hydraulique ?

Un raccord hydraulique est un composant mécanique utilisé pour connecter différents éléments d'un circuit hydraulique , tels que des tuyaux rigides, des flexibles, des vannes, des pompes, des vérins hydrauliques ou des blocs de commande.

Sa fonction principale est de garantir la solidité mécanique et l'étanchéité du joint, même lorsque le circuit est soumis à des pressions, des vibrations, des variations de température ou des mouvements.

Selon sa conception, un raccord peut servir à :

• Raccordez deux tubes ou tuyaux.
• Raccordez un tuyau à une vanne ou à un cylindre.
• Changer le sens de circulation.
• S'adapter à différents diamètres ou types de filetage.
• Créer des ramifications à l'intérieur d'un circuit.
• Raccordez un tuyau hydraulique à un équipement.

Comment fonctionne un raccord hydraulique ?

Le principe de fonctionnement dépend du système de raccordement utilisé. Dans certains raccords, l'étanchéité est assurée par le contact entre des surfaces métalliques usinées. Dans d'autres, des éléments supplémentaires tels que des bagues de coupe, des joints toriques, des cônes, des rondelles ou des éléments d'étanchéité spécifiques sont nécessaires.

Principaux types de raccords hydrauliques

Raccords DIN 2353

Les raccords DIN 2353, également associés à la norme ISO 8434, constituent l'un des systèmes les plus répandus pour le raccordement des tuyaux dans les installations hydrauliques.

Ils sont basés sur un système d'assemblage utilisant une bague de coupe et permettent de connecter des tubes rigides à différents composants de circuit.

Au sein de cette gamme, on trouve la série légère et la série lourde. Votre choix dépendra du diamètre du tuyau et des conditions de pression d'installation.

Raccords d'étanchéité coniques

Les raccords d'étanchéité coniques, tels que certaines configurations à 60° , utilisent des surfaces coniques pour assurer le contact et l'étanchéité entre les composants.

Ce type de raccord se retrouve dans diverses applications hydrauliques et pneumatiques, ainsi que dans différentes configurations de filetage et de matériaux.

raccords hydrauliques en acier inoxydable

Lorsque l'installation est exposée à des environnements agressifs ou qu'il existe une forte exigence en matière de résistance à la corrosion, les raccords en acier inoxydable constituent une alternative appropriée.

Comment choisir un raccord hydraulique ?

Choisir la bonne taille nécessite l'analyse de plusieurs paramètres techniques.

• Pression de service

Il s'agit d'un facteur déterminant, car le raccord doit résister à la pression de service maximale prévue pour le circuit. De plus, les pics de pression, les pulsations et les coups de bélier potentiels doivent être pris en compte.

• Type de connexion

Il convient de tenir compte du système utilisé : filetage BSP, filetage NPT, filetage métrique, raccords DIN 2353, raccords JIC, raccords ORFS ou raccords à brides.

• Diamètre

Le diamètre du tube ou du tuyau doit être compatible avec le raccord sélectionné.

• Matériel

Le choix du matériau doit tenir compte de l'environnement et du fluide. Parmi les matériaux utilisés pour les raccords hydrauliques, l'acier et l'acier inoxydable sont les plus courants.

• Température de fonctionnement

La température du fluide et de l'environnement peut affecter à la fois le matériau du raccord et les éléments d'étanchéité.

• Type de fluide

Tous les matériaux et joints ne sont pas compatibles avec tous les fluides. Ceci est particulièrement important dans les applications utilisant des huiles, des produits chimiques ou des fluides spécifiques autres que les huiles hydrauliques conventionnelles.

En résumé, il n'existe pas de raccord unique convenant à toutes les applications ; il est plutôt nécessaire de sélectionner le raccord en tenant compte de l'ensemble du système hydraulique et de ses conditions de fonctionnement.

Chez Disumtec, nous proposons une large gamme de solutions de raccordement hydraulique, notamment des raccords DIN 2353, des versions en acier inoxydable et différentes configurations pour les installations hydrauliques , ainsi que la fabrication de flexibles hydrauliques sur mesure .
