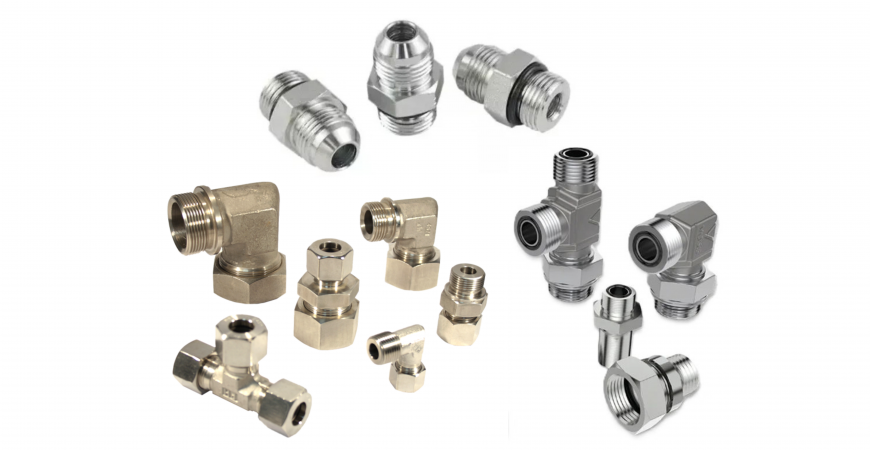

Hydraulikarmaturen: Arten, Funktion und Auswahlkriterien

Pumpen, Ventile, Zylinder, Rohre und Schläuche benötigen Verbindungsstücke, die in der Lage sind, die einzelnen Komponenten sicher zu verbinden, die Flüssigkeitszirkulation zu gewährleisten und die Dichtheit des Kreislaufs aufrechtzuerhalten.

In diesem Zusammenhang sind Hydraulikarmaturen unverzichtbare Komponenten. Auch wenn sie wie einfache Elemente innerhalb einer Anlage erscheinen mögen, hat ihre korrekte Auswahl einen direkten Einfluss auf die Sicherheit, Zuverlässigkeit, Wasserdichtheit und Lebensdauer des Hydrauliksystems .

Was ist ein Hydraulikanschlussstück?

Eine Hydraulikarmatur ist ein mechanisches Bauteil, das zum Verbinden verschiedener Elemente eines Hydraulikkreislaufs dient, wie z. B. starre Rohre, Schläuche, Ventile, Pumpen, Hydraulikzylinder oder Steuerblöcke.

Die Hauptfunktion besteht darin, sicherzustellen, dass die Verbindung auch dann mechanisch fest und wasserdicht ist, wenn der Stromkreis Druck, Vibrationen, Temperaturschwankungen oder Bewegungen ausgesetzt ist.

Je nach Ausführung kann ein Formstück für Folgendes verwendet werden:

• Verbinde zwei Schläuche oder Rohre.
• Verbinde ein Rohr mit einem Ventil oder Zylinder.
• Die Fahrtrichtung ändern.
• Anpassen an unterschiedliche Durchmesser oder Gewindearten.
• Um Verzweigungen innerhalb eines Stromkreises zu erzeugen.
• Schließen Sie einen Hydraulikschlauch an ein Gerät an.

Wie funktioniert eine Hydraulikarmatur?

Das Funktionsprinzip hängt vom verwendeten Verbindungssystem ab. Bei manchen Verschraubungen wird die Abdichtung durch den Kontakt zwischen bearbeiteten Metalloberflächen erreicht. Bei anderen kommen zusätzliche Elemente wie Schneidringe, O-Ringe, Kegel, Unterlegscheiben oder spezielle Dichtungselemente zum Einsatz.

Haupttypen von Hydraulikarmaturen

DIN 2353 Fittings

DIN 2353-Fittings, die auch mit der Norm ISO 8434 in Verbindung stehen, stellen eines der am weitesten verbreiteten Systeme zum Verbinden von Rohren in hydraulischen Anlagen dar.

Sie basieren auf einem Verbindungssystem mit Schneidring und ermöglichen die Verbindung von starren Rohren mit verschiedenen Schaltungskomponenten.

Innerhalb dieser Produktfamilie gibt es die leichte und die schwere Ausführung. Ihre Wahl hängt vom Rohrdurchmesser und den Installationsdruckbedingungen ab.

Konische Dichtungsverschraubungen

Konische Dichtungsfittings, wie beispielsweise bestimmte 60° -Konfigurationen, nutzen konische Oberflächen, um Kontakt und Abdichtung zwischen den Bauteilen herzustellen.

Diese Art von Fitting findet Verwendung in verschiedenen hydraulischen und pneumatischen Anwendungen und ist in unterschiedlichen Gewinde- und Materialkonfigurationen erhältlich.

Hydraulikverschraubungen aus Edelstahl

Wenn die Anlage aggressiven Umgebungen ausgesetzt ist oder hohe Anforderungen an die Korrosionsbeständigkeit gestellt werden, sind Edelstahlarmaturen eine geeignete Alternative.

Wie wählt man die richtige Hydraulikarmatur aus?

Die Auswahl der richtigen Passform erfordert die Analyse mehrerer technischer Parameter.

• Arbeitsdruck

Dies ist ein entscheidender Faktor, da die Armatur dem maximal zu erwartenden Betriebsdruck des Kreislaufs standhalten muss. Darüber hinaus müssen mögliche Druckspitzen, Pulsationen und Wasserschläge berücksichtigt werden.

• Verbindungstyp

Das verwendete System muss berücksichtigt werden: BSP-Gewinde, NPT-Gewinde, metrische Gewinde, DIN 2353-Anschlüsse, JIC-Anschlüsse, ORFS-Anschlüsse oder Flanschanschlüsse.

• Durchmesser

Der Durchmesser des Rohrs oder Schlauchs muss mit dem gewählten Anschlussstück kompatibel sein.

• Material

Das Material muss unter Berücksichtigung der Umgebungsbedingungen und des Mediums ausgewählt werden. Unter den in Hydraulikarmaturen verwendeten Werkstoffen sind Stahl und Edelstahl die gängigsten.

• Betriebstemperatur

Die Temperatur des Fluids und der Umgebung kann sowohl das Material der Verbindungsstücke als auch die Dichtungselemente beeinflussen.

• Flüssigkeitstyp

Nicht alle Materialien oder Dichtungen sind mit allen Flüssigkeiten kompatibel. Dies ist besonders wichtig bei Anwendungen, die spezielle Öle, Chemikalien oder andere Flüssigkeiten als herkömmliche Hydrauliköle verwenden.

Kurz gesagt, es gibt keine einzelne Armatur, die für alle Anwendungen geeignet ist; vielmehr muss die Armatur unter Berücksichtigung des gesamten Hydrauliksystems und seiner Betriebsbedingungen ausgewählt werden.

Bei Disumtec bieten wir eine breite Palette an Hydraulikverbindungslösungen an, darunter DIN 2353-Verschraubungen, Ausführungen aus Edelstahl und verschiedene Konfigurationen für Hydraulikanlagen sowie die Herstellung von kundenspezifischen Hydraulikschläuchen .
