Conexões hidráulicas: tipos, função e como escolher

Bombas, válvulas, cilindros, tubos e mangueiras precisam de conexões capazes de unir cada componente com segurança, garantindo a circulação do fluido e mantendo a estanqueidade do circuito.

Nesse contexto, as conexões hidráulicas são componentes essenciais. Embora possam parecer elementos simples em uma instalação, sua seleção correta influencia diretamente a segurança, a confiabilidade, a estanqueidade e a vida útil do sistema hidráulico .

O que é uma conexão hidráulica?

Uma conexão hidráulica é um componente mecânico usado para conectar diferentes elementos de um circuito hidráulico , como tubos rígidos, mangueiras, válvulas, bombas, cilindros hidráulicos ou blocos de controle.

A principal função é garantir que a junta seja mecanicamente resistente e estanque , mesmo quando o circuito é submetido a pressão, vibrações, variações de temperatura ou movimento.

Dependendo do modelo, uma conexão pode ser usada para:

• Una dois tubos ou mangueiras.
• Conecte um tubo a uma válvula ou cilindro.
• Mudar a direção de um veículo.
• Adapte diferentes diâmetros ou tipos de rosca.
• Criar ramificações dentro de um circuito.
• Conecte uma mangueira hidráulica a um equipamento.

Como funciona uma conexão hidráulica?

O princípio de funcionamento depende do sistema de conexão utilizado. Em algumas conexões, a vedação é obtida pelo contato entre superfícies metálicas usinadas. Em outras, são utilizados elementos adicionais como anéis de corte, anéis de vedação, cones, arruelas ou elementos de vedação específicos .

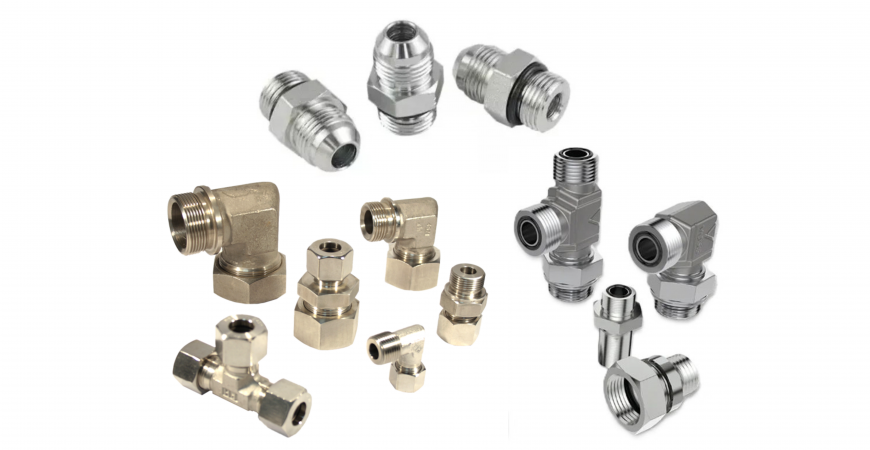

Principais tipos de conexões hidráulicas

Conexões DIN 2353

As conexões DIN 2353, também associadas à norma ISO 8434, constituem um dos sistemas mais difundidos para interligar tubulações em instalações hidráulicas.

São baseados em um sistema de junção que utiliza um anel de corte e permite que tubos rígidos sejam conectados a diferentes componentes de circuito.

Dentro desta família, encontramos a série leve e a série pesada. A sua escolha dependerá do diâmetro do tubo e das condições de pressão de instalação.

Conexões de vedação cônicas

Conexões de vedação cônicas, como certas configurações de 60° , utilizam superfícies cônicas para obter contato e vedação entre os componentes.

Este tipo de conexão pode ser encontrado em diversas aplicações hidráulicas e pneumáticas, bem como em diferentes configurações de rosca e material.

Conexões hidráulicas em aço inoxidável

Quando a instalação está exposta a ambientes agressivos ou há uma alta exigência de resistência à corrosão, as conexões de aço inoxidável são uma alternativa adequada.

Como escolher uma conexão hidráulica?

Selecionar o ajuste correto requer a análise de diversos parâmetros técnicos.

• Pressão de trabalho

Este é um fator determinante, pois a conexão deve suportar a pressão máxima de trabalho esperada para o circuito. Além disso, devem ser considerados possíveis picos de pressão, pulsações e golpes de aríete.

• Tipo de conexão

É preciso levar em consideração o sistema utilizado: rosca BSP, rosca NPT, roscas métricas, conexões DIN 2353, conexões JIC, conexões ORFS ou conexões flangeadas.

• Diâmetro

O diâmetro do tubo ou da mangueira deve ser compatível com a conexão selecionada.

• Material

O material deve ser selecionado levando em consideração o ambiente e o fluido. Dentre os materiais utilizados em conexões hidráulicas, o aço e o aço inoxidável são os mais comuns.

• Temperatura de operação

A temperatura do fluido e do ambiente podem afetar tanto o material da conexão quanto os elementos de vedação.

• Tipo fluido

Nem todos os materiais ou vedações são compatíveis com todos os fluidos. Isso é especialmente importante em aplicações que utilizam óleos, produtos químicos ou fluidos específicos, diferentes dos óleos hidráulicos convencionais.

Resumindo, não existe uma única conexão adequada para todas as aplicações; em vez disso, é necessário selecionar a conexão levando em consideração todo o sistema hidráulico e suas condições de operação.

Na Disumtec, dispomos de uma ampla gama de soluções de conexões hidráulicas, incluindo conexões DIN 2353, versões em aço inoxidável e diferentes configurações para instalações hidráulicas , além da fabricação de mangueiras hidráulicas personalizadas .
