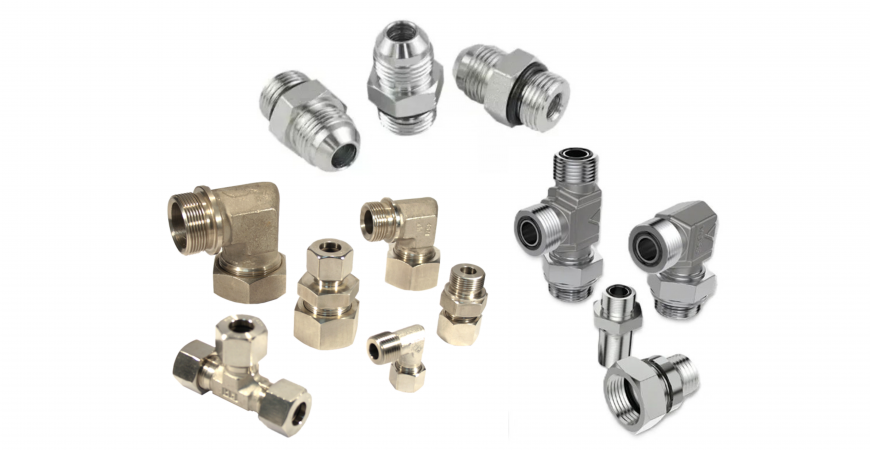

Raccordi idraulici: tipologie, funzione e come sceglierli

Pompe, valvole, cilindri, tubi e flessibili necessitano di raccordi in grado di unire saldamente ciascun componente, garantendo la circolazione del fluido e mantenendo la tenuta del circuito.

In questo contesto, i raccordi idraulici sono componenti essenziali. Sebbene possano sembrare elementi semplici all'interno di un impianto, la loro corretta selezione ha un'influenza diretta sulla sicurezza, l'affidabilità, la tenuta stagna e la durata del sistema idraulico .

Che cos'è un raccordo idraulico?

Un raccordo idraulico è un componente meccanico utilizzato per collegare diversi elementi di un circuito idraulico , come tubi rigidi, flessibili, valvole, pompe, cilindri idraulici o blocchi di controllo.

La funzione principale è quella di garantire che la giunzione sia meccanicamente robusta e a tenuta stagna , anche quando il circuito è soggetto a pressione, vibrazioni, variazioni di temperatura o movimenti.

A seconda del design, un raccordo può essere utilizzato per:

• Unire due tubi o flessibili.
• Collegare un tubo a una valvola o a un cilindro.
• Cambiare il senso di marcia.
• Adattabile a diversi diametri o tipi di filettatura.
• Per creare delle diramazioni all'interno di un circuito.
• Collegare un tubo idraulico a un'apparecchiatura.

Come funziona un raccordo idraulico?

Il principio di funzionamento dipende dal sistema di connessione utilizzato. In alcuni raccordi, la tenuta si ottiene tramite il contatto tra superfici metalliche lavorate. In altri, sono coinvolti elementi aggiuntivi come anelli di taglio, O-ring, coni, rondelle o elementi di tenuta specifici .

Principali tipologie di raccordi idraulici

Raccordi DIN 2353

I raccordi DIN 2353, associati anche alla norma ISO 8434, costituiscono uno dei sistemi più diffusi per il collegamento di tubazioni negli impianti idraulici.

Si basano su un sistema di giunzione che utilizza un anello di taglio e consentono di collegare tubi rigidi a diversi componenti del circuito.

All'interno di questa famiglia, troviamo la serie leggera e la serie pesante. La scelta dipenderà dal diametro del tubo e dalle condizioni di pressione di installazione.

Raccordi di tenuta conici

I raccordi di tenuta conici, come alcune configurazioni a 60° , utilizzano superfici coniche per ottenere il contatto e la tenuta tra i componenti.

Questo tipo di raccordo si trova in diverse applicazioni idrauliche e pneumatiche e in varie configurazioni di filettatura e materiale.

Raccordi idraulici in acciaio inossidabile

Quando l'impianto è esposto ad ambienti aggressivi o vi è un'elevata resistenza alla corrosione, i raccordi in acciaio inossidabile rappresentano un'alternativa adeguata.

Come scegliere un raccordo idraulico?

La scelta del raccordo più adatto richiede l'analisi di diversi parametri tecnici.

• pressione lavorativa

Questo è un fattore determinante, poiché il raccordo deve resistere alla massima pressione di esercizio prevista per il circuito. Inoltre, occorre tenere conto di potenziali picchi di pressione, pulsazioni e colpi d'ariete.

• Tipo di connessione

Occorre tenere conto del sistema utilizzato: filettatura BSP, filettatura NPT, filettature metriche, connessioni DIN 2353, connessioni JIC, connessioni ORFS o connessioni flangiate.

• Diametro

Il diametro del tubo o del flessibile deve essere compatibile con il raccordo selezionato.

• Materiale

Il materiale deve essere selezionato tenendo conto dell'ambiente e del fluido. Tra i materiali utilizzati nei raccordi idraulici, l'acciaio e l'acciaio inossidabile sono i più diffusi.

• Temperatura di esercizio

La temperatura del fluido e dell'ambiente può influenzare sia il materiale di raccordo che gli elementi di tenuta.

• Tipo di fluido

Non tutti i materiali o le guarnizioni sono compatibili con tutti i fluidi. Ciò è particolarmente importante nelle applicazioni che utilizzano oli, prodotti chimici o fluidi specifici, diversi dagli oli idraulici convenzionali.

In sintesi, non esiste un singolo raccordo adatto a tutte le applicazioni; è invece necessario selezionare il raccordo tenendo conto dell'intero sistema idraulico e delle sue condizioni operative.

Noi di Disumtec offriamo una vasta gamma di soluzioni per il collegamento idraulico, tra cui raccordi DIN 2353, versioni in acciaio inossidabile e diverse configurazioni per impianti idraulici , oltre alla produzione di tubi flessibili idraulici su misura .
