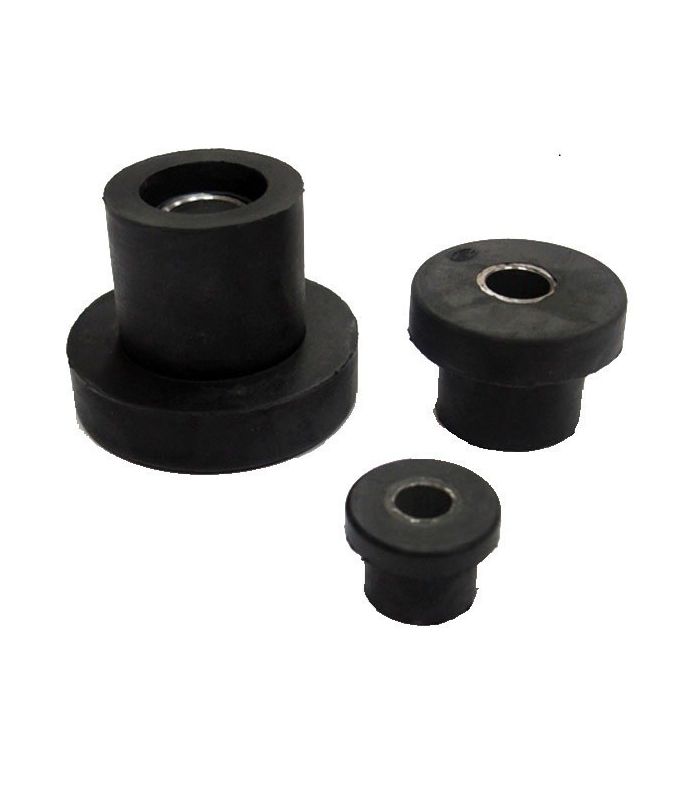

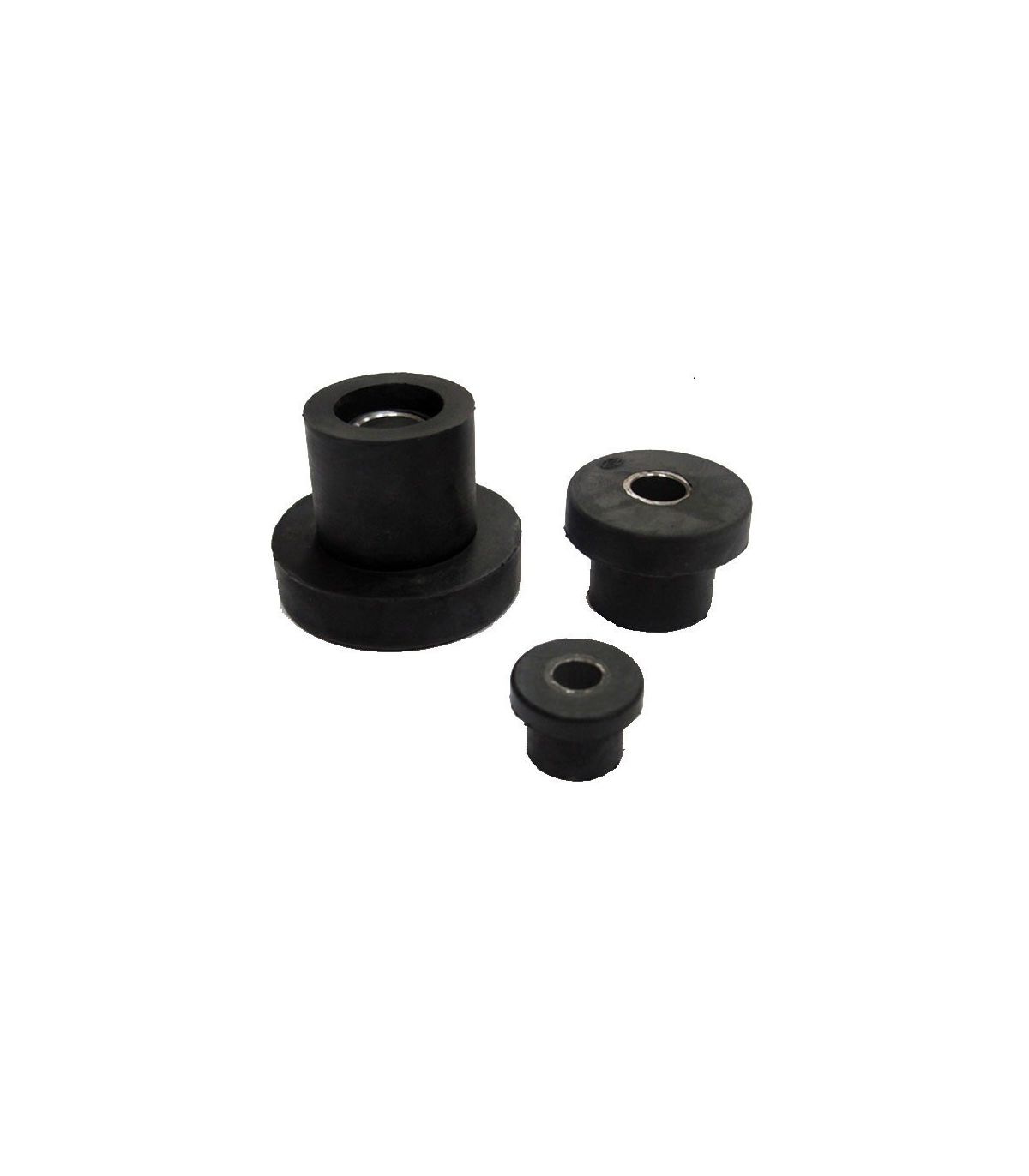

Support élastique SCL
Un support élastique SCL est un élément de montage antivibratoire conçu pour supporter et fixer les tuyaux, flexibles ou conduits, en absorbant les vibrations, les chocs et les dilatations générés lors du fonctionnement du système. Fonctionnant sous compression, sa conception et son assemblage créent un effet anti-rebond, permettant une installation sécurisée.
Applications : canalisations hydrauliques et pneumatiques, réseaux d'air comprimé, systèmes de climatisation, de réfrigération et de plomberie, machines industrielles.
Caractéristiques principales :
Un support élastique SCL est un élément de serrage et d'amortissement conçu pour fixer des tuyaux, des conduits ou des composants mécaniques , en absorbant les vibrations, la dilatation thermique et le bruit générés lors du fonctionnement du système. Sa conception associe une structure rigide à un élément élastique interne , permettant un serrage sûr sans transmettre de contraintes à l'ensemble.
Fiche technique d'un support élastique SCL :
| Code | Un m/m | B m/m | C m/m | D m/m | E m/m | F m/m | G m/m | Hmm | Charge en kg | Flèche mm |
| 31300035 | 27.7 | 26 | 10 | 20.6 | 17,5 | 5.6 | 20.6 | 8 | 50 | 0,7 |
| 31300050 | 44,5 | 32 | 13 | 31,5 | 25.4 | 10.4 | 31,5 | 10 | 100 | 1.2 |
| 31300059 | 50,8 | 42 | 13 | 34,5 | 35 | 13,5 | 34,5 | 16 | 200 | 1.6 |
| 31300061 | 63,5 | 51 | 16 | 41.4 | 44,5 | 15.7 | 41.1 | 19 | 250 | 2 |
