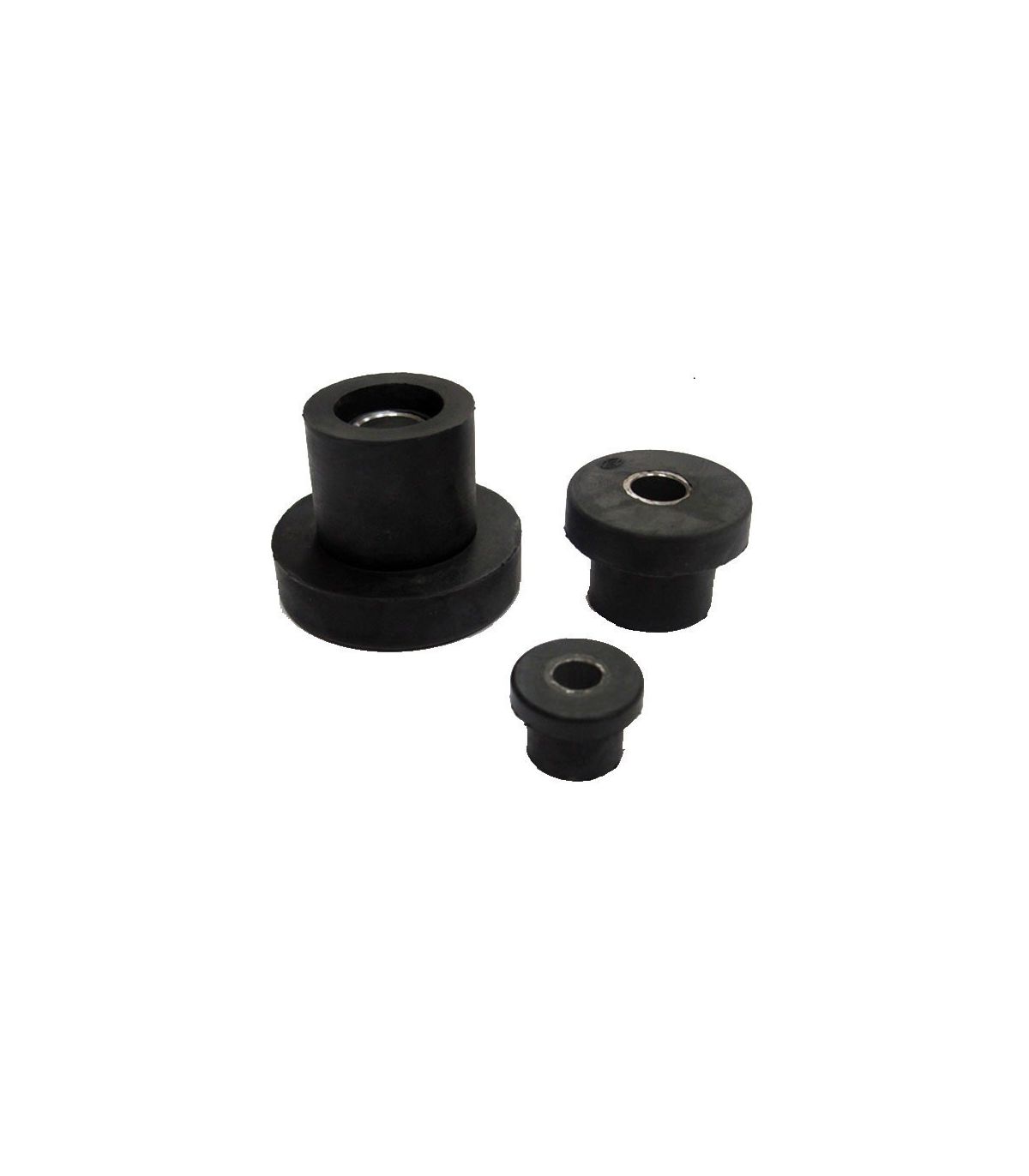

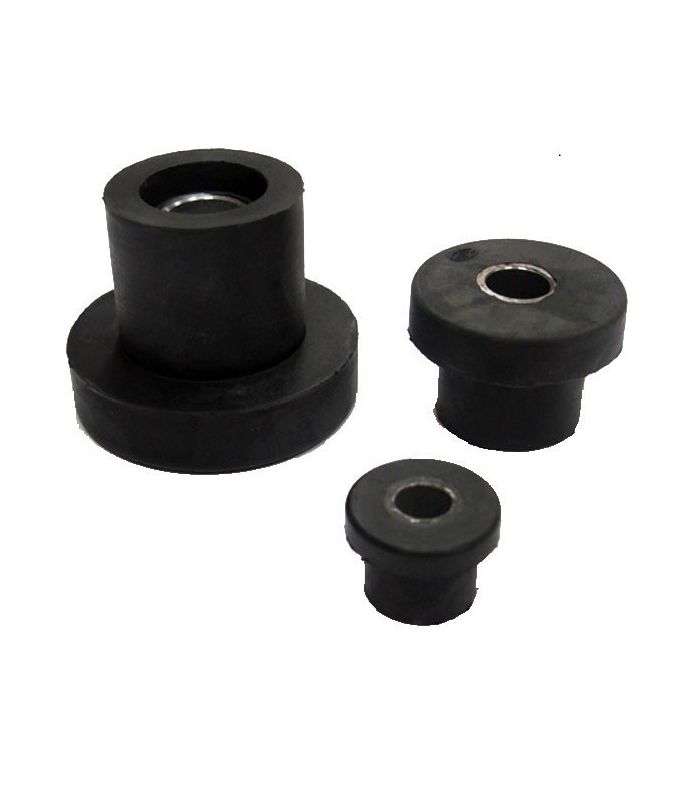

Supporto elastico SCL
Un supporto elastico SCL è un elemento di montaggio antivibrante progettato per supportare e fissare tubi, flessibili o condotti, assorbendo vibrazioni, urti e dilatazioni generate durante il funzionamento del sistema. Funziona in compressione e il suo design e assemblaggio creano un effetto antirimbalzo, consentendo un'installazione sicura.
Applicazioni: tubazioni idrauliche e pneumatiche, reti di aria compressa, impianti di condizionamento, refrigerazione e idraulica, macchinari industriali.
Caratteristiche principali:
Un supporto elastico SCL è un elemento di serraggio e smorzamento progettato per fissare tubi, condotti o componenti meccanici , assorbendo vibrazioni, dilatazioni termiche e rumore generati durante il funzionamento del sistema. Il suo design combina una struttura rigida con un elemento elastico interno , consentendo un serraggio sicuro senza trasmettere sollecitazioni all'assieme.
Scheda tecnica di un supporto elastico SCL:
| Codice | Una m/m | B m/m | C m/m | G m/m | E m/m | F m/m | Sol m/m | Hmm | Carico kg | Freccia mm |
| 31300035 | 27.7 | 26 | 10 | 20.6 | 17.5 | 5.6 | 20.6 | 8 | 50 | 0,7 |
| 31300050 | 44,5 | 32 | 13 | 31.5 | 25.4 | 10.4 | 31.5 | 10 | 100 | 1.2 |
| 31300059 | 50,8 | 42 | 13 | 34,5 | 35 | 13.5 | 34,5 | 16 | 200 | 1.6 |
| 31300061 | 63,5 | 51 | 16 | 41.4 | 44,5 | 15.7 | 41.1 | 19 | 250 | 2 |
