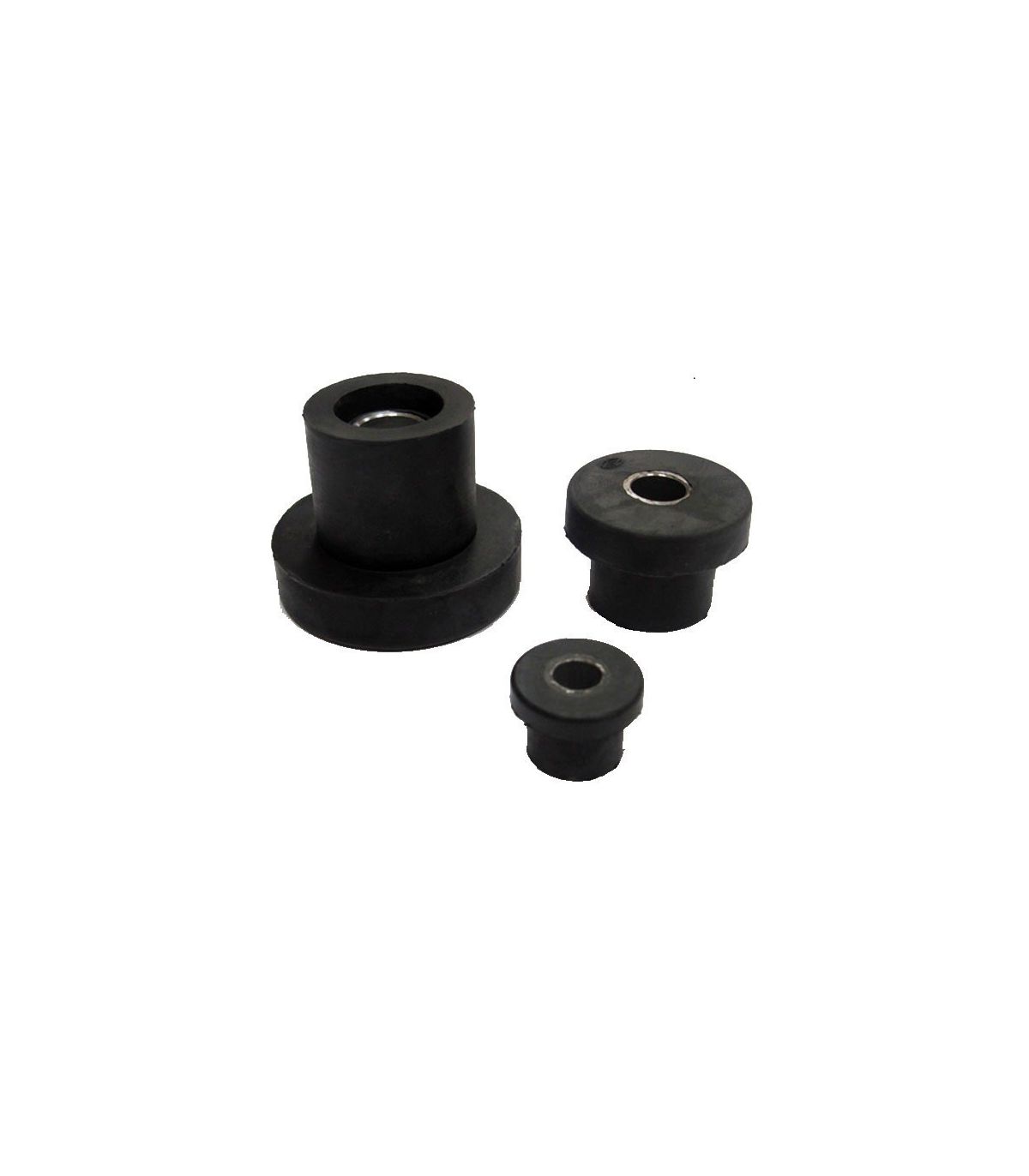

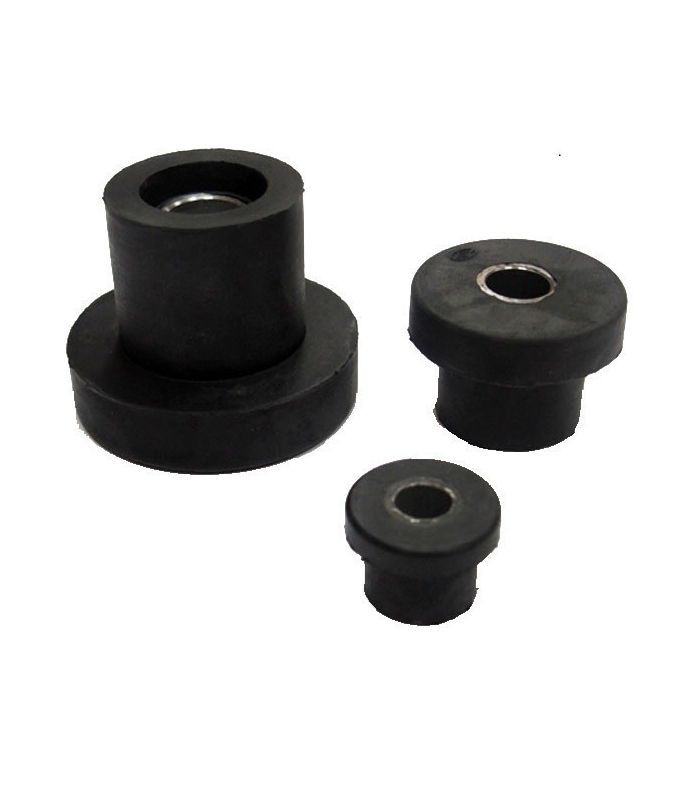

Suporte elástico SCL
Um suporte elástico SCL é um elemento de montagem antivibração projetado para suportar e fixar tubos, mangueiras ou dutos, absorvendo vibrações, impactos e expansões geradas durante a operação do sistema. Ele funciona sob compressão, e seu design e montagem criam um efeito antirrebote, permitindo uma instalação segura.
Aplicações: tubulações hidráulicas e pneumáticas, redes de ar comprimido, sistemas de ar condicionado, refrigeração e encanamento, máquinas industriais.
Principais características:
Um suporte elástico SCL é um elemento de fixação e amortecimento projetado para fixar tubulações, dutos ou componentes mecânicos , absorvendo vibrações, expansão térmica e ruídos gerados durante a operação do sistema. Seu design combina uma estrutura rígida com um elemento elástico interno , permitindo uma fixação segura sem transmitir tensão ao conjunto.
Ficha técnica de um suporte elástico SCL:
| Código | Um m/m | B m/m | C m/m | D m/m | E m/m | F m/m | G m/m | Hum | Carga kg | Seta mm |
| 31300035 | 27,7 | 26 | 10 | 20,6 | 17,5 | 5.6 | 20,6 | 8 | 50 | 0,7 |
| 31300050 | 44,5 | 32 | 13 | 31,5 | 25,4 | 10.4 | 31,5 | 10 | 100 | 1.2 |
| 31300059 | 50,8 | 42 | 13 | 34,5 | 35 | 13,5 | 34,5 | 16 | 200 | 1.6 |
| 31300061 | 63,5 | 51 | 16 | 41,4 | 44,5 | 15,7 | 41.1 | 19 | 250 | 2 |
