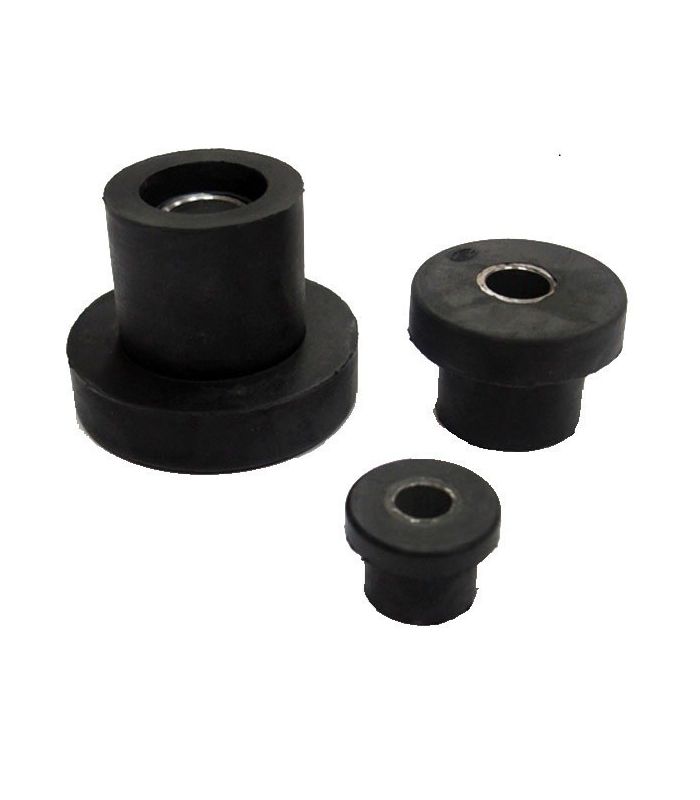

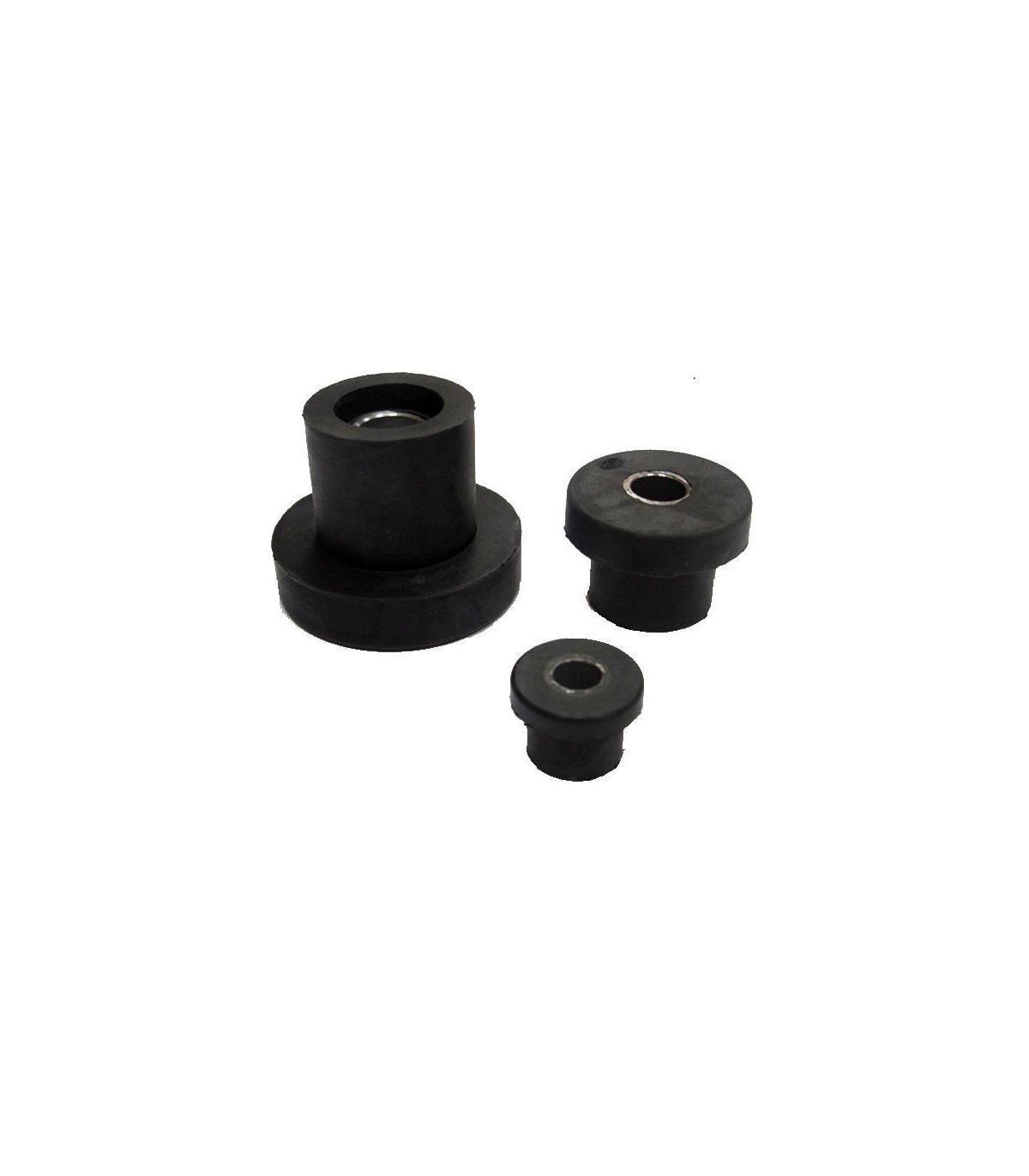

Soporte elástico SCL
Un soporte elástico SCL es un elemento de fijación antivibratorio diseñado para soportar y sujetar tuberías, mangueras o conductos, absorbiendo vibraciones, impactos y dilataciones generadas durante el funcionamiento de la instalación. Trabaja a compresión, ya que por su diseño y montaje consigue un efecto antirebote permitiendo realizar montajes de seguridad.
Aplicaciones: tuberías hidráulicas y neumáticas, redes de aire comprimido, sistemas de climatización, refrigeración y fontanería, maquinaria industrial.
Características principales:
Un soporte elástico SCL es un elemento de sujeción y amortiguación diseñado para fijar tuberías, conductos o componentes mecánicos, absorbiendo vibraciones, dilataciones térmicas y ruidos generados durante el funcionamiento del sistema. Su diseño combina una estructura rígida con un elemento elástico interno, lo que permite una sujeción segura sin transmitir esfuerzos al conjunto.

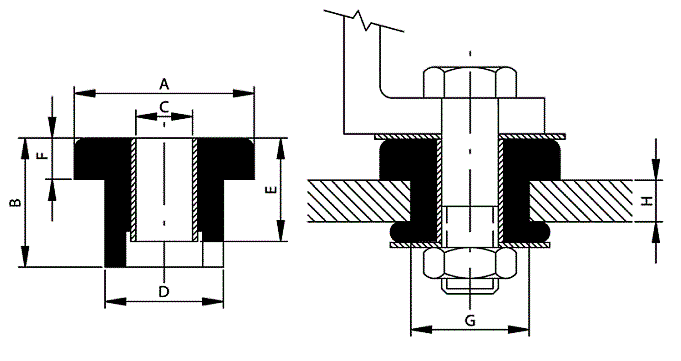

Ficha técnica de un soporte elástico SCL:
| Código | A m/m | B m/m | C m/m | D m/m | E m/m | F m/m | G m/m | H m/m | Carga kg | Flecha mm |
| 31300035 | 27,7 | 26 | 10 | 20,6 | 17,5 | 5,6 | 20,6 | 8 | 50 | 0,7 |
| 31300050 | 44,5 | 32 | 13 | 31,5 | 25,4 | 10,4 | 31,5 | 10 | 100 | 1,2 |
| 31300059 | 50,8 | 42 | 13 | 34,5 | 35 | 13,5 | 34,5 | 16 | 200 |
1,6 |
| 31300061 | 63,5 | 51 | 16 | 41,4 | 44,5 | 15,7 | 41,1 | 19 | 250 | 2 |
