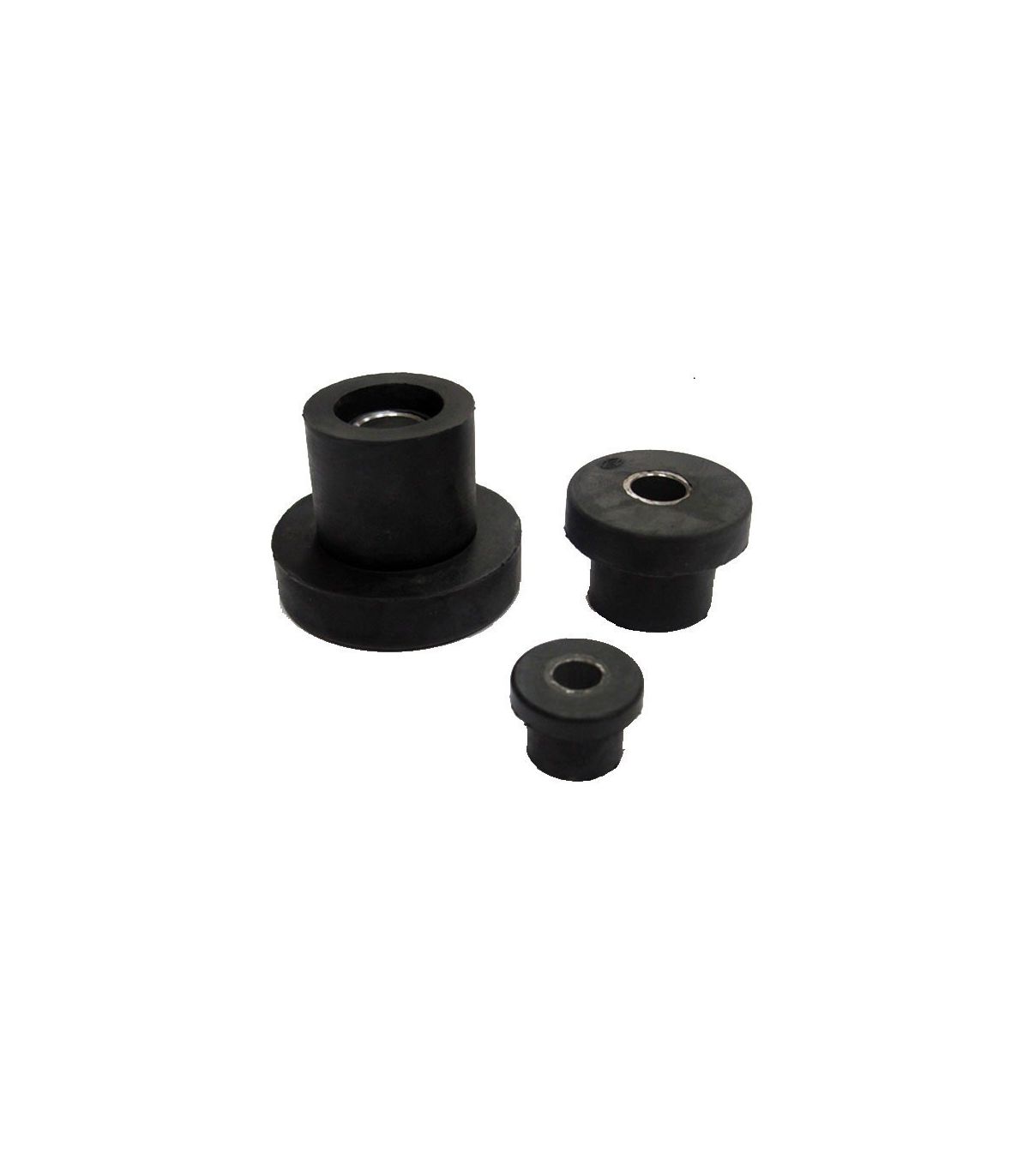

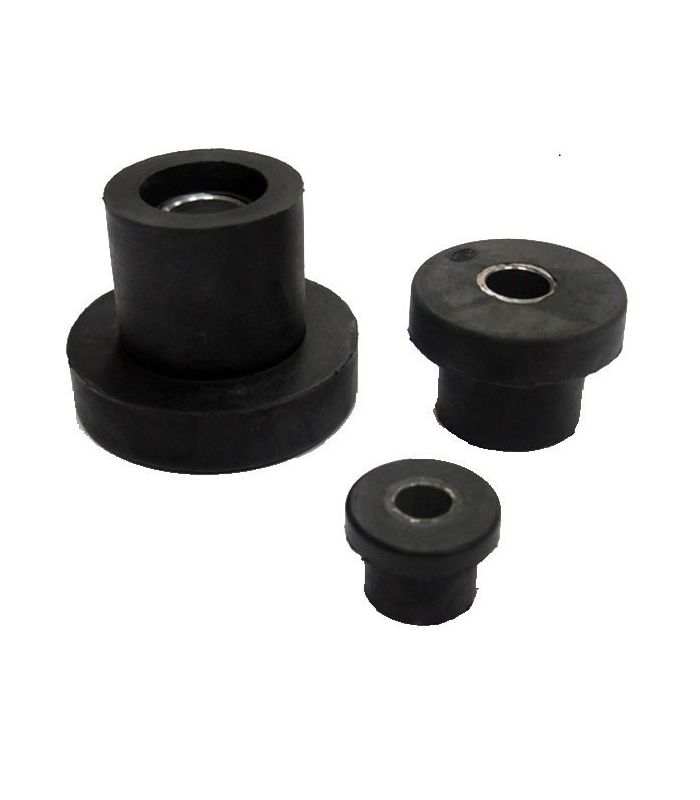

SCL Elastische Unterstützung
Eine SCL-Elastikhalterung ist ein vibrationsdämpfendes Montageelement zur Befestigung von Rohren, Schläuchen oder Kanälen. Sie absorbiert Vibrationen, Stöße und Ausdehnungen, die im Betrieb entstehen. Die Halterung arbeitet unter Druck und ihre Konstruktion und Montage bewirken einen Rückprallschutz, der eine sichere Installation ermöglicht.
Anwendungsgebiete: Hydraulik- und Pneumatikleitungen, Druckluftnetze, Klimaanlagen, Kälte- und Sanitärsysteme, Industriemaschinen.
Hauptmerkmale:
Eine SCL-Elastikstütze ist ein Klemm- und Dämpfungselement zur Befestigung von Rohren, Kanälen oder mechanischen Bauteilen . Sie absorbiert Vibrationen, Wärmeausdehnung und Geräusche, die während des Systembetriebs entstehen. Ihre Konstruktion kombiniert eine starre Struktur mit einem internen elastischen Element und ermöglicht so eine sichere Klemmung ohne Spannungsübertragung auf die Baugruppe.
Technisches Datenblatt für eine elastische SCL-Halterung:
| Code | A m/m | B m/m | C m/m | D m/m | E m/m | F m/m | G m/m | Hmm | Last kg | Pfeil mm |
| 31300035 | 27,7 | 26 | 10 | 20.6 | 17,5 | 5.6 | 20.6 | 8 | 50 | 0,7 |
| 31300050 | 44,5 | 32 | 13 | 31,5 | 25.4 | 10.4 | 31,5 | 10 | 100 | 1.2 |
| 31300059 | 50,8 | 42 | 13 | 34,5 | 35 | 13,5 | 34,5 | 16 | 200 | 1.6 |
| 31300061 | 63,5 | 51 | 16 | 41.4 | 44,5 | 15.7 | 41.1 | 19 | 250 | 2 |
