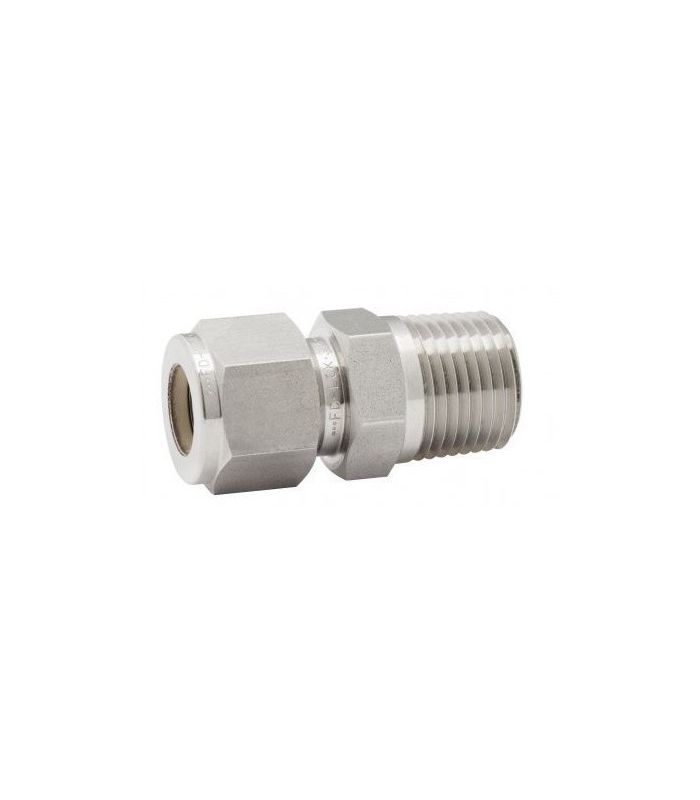

Raccord fileté mâle pour instrumentation
Un raccord fileté mâle pour instrumentation permet de connecter un tube à un orifice fileté femelle grâce à un filetage mâle. Il intègre un système de compression qui garantit une connexion étanche, sûre et résistante aux vibrations, sans nécessiter de soudure.
Applications pour la mesure, le contrôle et le guidage des fluides dans les systèmes pneumatiques, hydrauliques et de process.
Caractéristiques principales :
VOIR LES AUTRES DIAMÈTRES ET MODÈLES
Un raccord fileté mâle pour instrumentation est un accessoire conçu pour connecter un tube à un orifice fileté femelle grâce à un filetage mâle. Il intègre un système de compression qui garantit une connexion étanche, sécurisée et résistante aux vibrations, sans soudure. Il est fabriqué pour les applications de mesure, de contrôle et de manipulation de fluides dans les systèmes pneumatiques, hydrauliques et de process.
Fiche technique d'un raccord fileté mâle pour instrumentation :
| Code | Fil (P) | Tube (T) | L (mm) | B (mm) | C (mm) | ØE (mm) | G (mm) | F (mm) | Poids (kg) |
| 59030020 | 1/4" | 6 | 37,9 | 14.2 | 15.3 | 4.8 | 14 | 14 | 0,034 |
| 59030022 | 1/2" | 6 | 44,7 | 19.1 | 15.3 | 4.8 | 14 | 22 | 0,066 |
| 59030025 | 3/8" | 8 | 39.2 | 14.2 | 16.2 | 6.4 | 16 | 18 | 0,045 |
| 59030026 | 1/2" | 8 | 45,6 | 19.1 | 16.2 | 6.4 | 16 | 22 | 0,076 |
| 59030034 | 1/2" | 12 | 49 | 19.1 | 22,8 | 9,5 | 22 | 22 | 0,099 |
