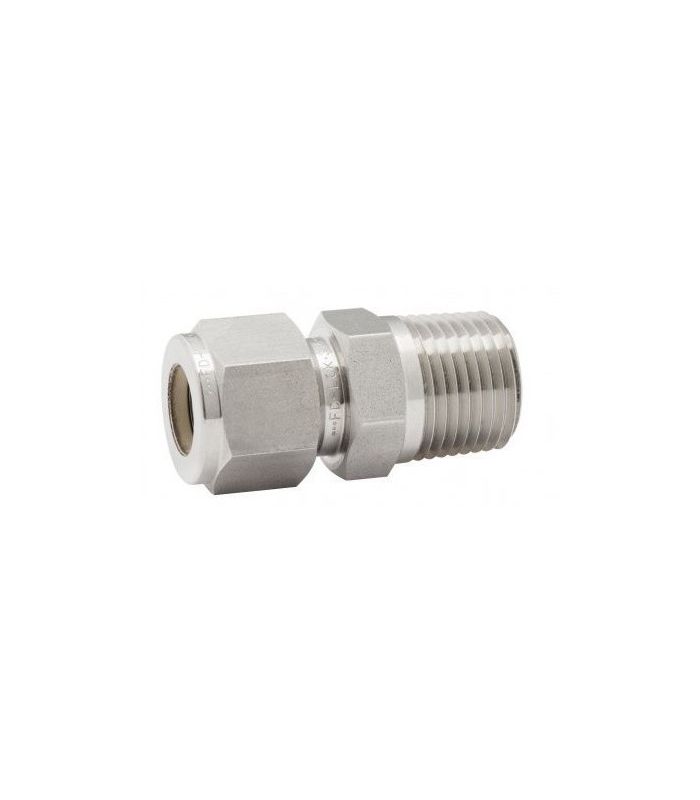

Rohranschluss mit Außengewinde für Instrumente
Eine Instrumentierungs-Rohrkupplung mit Außengewinde dient zum Verbinden eines Rohrs mit einem Innengewindeanschluss mittels Außengewinde. Sie verfügt über ein Kompressionssystem, das eine leckagefreie, sichere und vibrationsfeste Verbindung ohne Schweißen gewährleistet.
Anwendungen zur Messung, Steuerung und Lenkung von Flüssigkeiten in pneumatischen, hydraulischen und verfahrenstechnischen Systemen.
Hauptmerkmale:
SIEHE ANDERE DURCHMESSER UND MODELLE
Eine Rohrverschraubung mit Außengewinde für Mess- und Regeltechnik ist ein Verbindungsstück, das Rohre mittels Außengewinde mit Innengewinde verbindet. Sie verfügt über ein Kompressionssystem , das eine leckagefreie, sichere und vibrationsfeste Verbindung ohne Schweißen gewährleistet. Sie wird für Mess-, Regelungs- und Fluidförderanwendungen in pneumatischen, hydraulischen und verfahrenstechnischen Systemen hergestellt.
Technisches Datenblatt für eine Instrumentenverschraubung mit Außengewinde:
| Code | Faden (P) | Rohr (T) | L (mm) | B (mm) | C (mm) | ØE (mm) | G (mm) | F (mm) | Gewicht (kg) |
| 59030020 | 1/4" | 6 | 37,9 | 14.2 | 15.3 | 4.8 | 14 | 14 | 0,034 |
| 59030022 | 1/2" | 6 | 44,7 | 19.1 | 15.3 | 4.8 | 14 | 22 | 0,066 |
| 59030025 | 3/8" | 8 | 39,2 | 14.2 | 16.2 | 6.4 | 16 | 18 | 0,045 |
| 59030026 | 1/2" | 8 | 45,6 | 19.1 | 16.2 | 6.4 | 16 | 22 | 0,076 |
| 59030034 | 1/2" | 12 | 49 | 19.1 | 22.8 | 9,5 | 22 | 22 | 0,099 |
