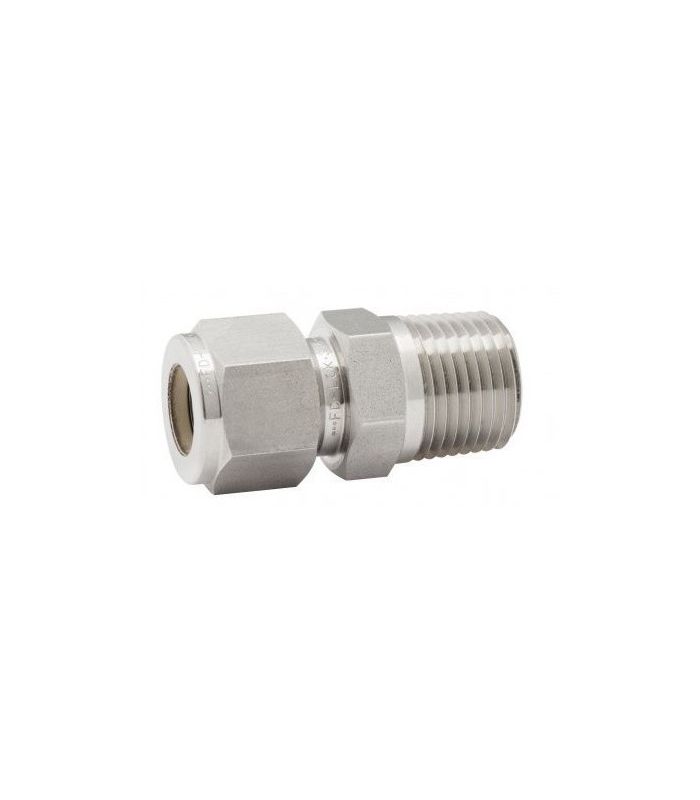

Raccordo filettato maschio per tubo per strumentazione
Un raccordo per tubi filettato maschio per strumentazione è progettato per collegare un tubo a una porta filettata femmina tramite una filettatura maschio. Incorpora un sistema di compressione che garantisce una connessione a tenuta stagna, sicura e resistente alle vibrazioni, senza necessità di saldatura.
Applicazioni per la misurazione, il controllo e la guida di fluidi in sistemi pneumatici, idraulici e di processo.
Caratteristiche principali:
GUARDA ALTRI DIAMETRI E MODELLI
Un raccordo filettato maschio per strumentazione è un raccordo progettato per collegare un tubo a una porta filettata femmina tramite una filettatura maschio. Incorpora un sistema di compressione che garantisce una connessione a tenuta stagna, sicura e resistente alle vibrazioni senza necessità di saldatura. È prodotto per applicazioni di misurazione, controllo e movimentazione dei fluidi in sistemi pneumatici, idraulici e di processo.
Scheda tecnica per un raccordo per strumentazione con tubo filettato maschio:
| Codice | Filo (P) | Tubo (T) | Lunghezza (mm) | B (mm) | C (mm) | Diametro esterno (mm) | Sol (mm) | F (mm) | Peso (kg) |
| 59030020 | 1/4" | 6 | 37.9 | 14.2 | 15.3 | 4.8 | 14 | 14 | 0,034 |
| 59030022 | 1/2" | 6 | 44.7 | 19.1 | 15.3 | 4.8 | 14 | 22 | 0,066 |
| 59030025 | 3/8" | 8 | 39.2 | 14.2 | 16.2 | 6.4 | 16 | 18 | 0,045 |
| 59030026 | 1/2" | 8 | 45.6 | 19.1 | 16.2 | 6.4 | 16 | 22 | 0,076 |
| 59030034 | 1/2" | 12 | 49 | 19.1 | 22.8 | 9.5 | 22 | 22 | 0,099 |
