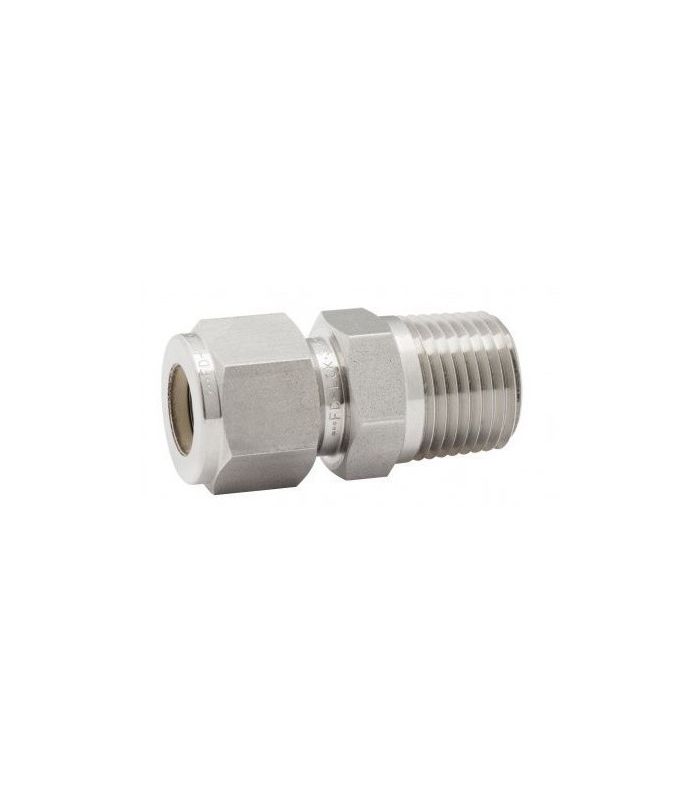

Conexão de tubo roscada macho para instrumentação
Um acoplamento de tubo com rosca macho para instrumentação é projetado para conectar um tubo a uma porta com rosca fêmea usando uma rosca macho. Ele incorpora um sistema de compressão que garante uma conexão à prova de vazamentos, segura e resistente à vibração, sem a necessidade de soldagem.
Aplicações para medição, controle e direcionamento de fluidos em sistemas pneumáticos, hidráulicos e de processos.
Principais características:
VEJA OUTROS DIÂMETROS E MODELOS
Uma união de tubulação com rosca macho para instrumentação é uma conexão projetada para unir tubos a uma porta com rosca fêmea utilizando uma rosca macho. Ela incorpora um sistema de compressão que garante uma conexão à prova de vazamentos, segura e resistente a vibrações, sem a necessidade de soldagem. É fabricada para aplicações de medição, controle e manuseio de fluidos em sistemas pneumáticos, hidráulicos e de processo.
Ficha técnica de um conector de instrumentação com rosca macho para tubo:
| Código | Fio (P) | Tubo (T) | L (mm) | B (mm) | C (mm) | ØE (mm) | G (mm) | F (mm) | Peso (kg) |
| 59030020 | 1/4" | 6 | 37,9 | 14.2 | 15.3 | 4,8 | 14 | 14 | 0,034 |
| 59030022 | 1/2" | 6 | 44,7 | 19.1 | 15.3 | 4,8 | 14 | 22 | 0,066 |
| 59030025 | 3/8" | 8 | 39,2 | 14.2 | 16.2 | 6.4 | 16 | 18 | 0,045 |
| 59030026 | 1/2" | 8 | 45,6 | 19.1 | 16.2 | 6.4 | 16 | 22 | 0,076 |
| 59030034 | 1/2" | 12 | 49 | 19.1 | 22,8 | 9,5 | 22 | 22 | 0,099 |
