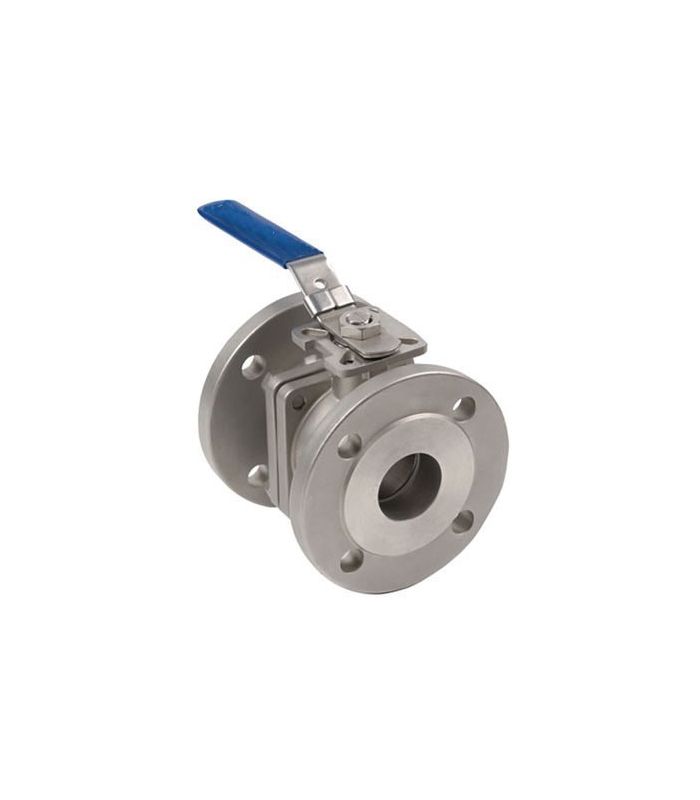

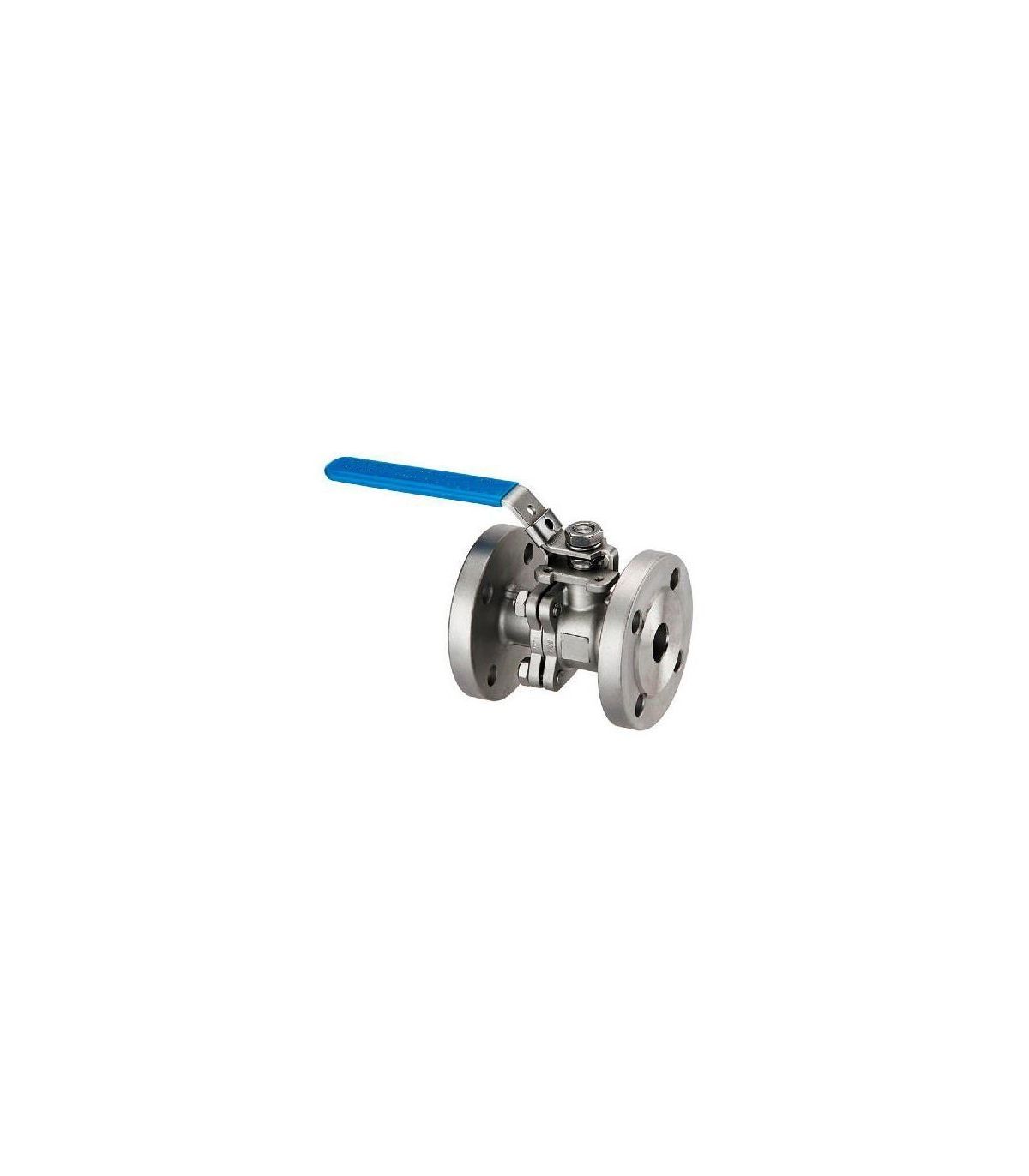

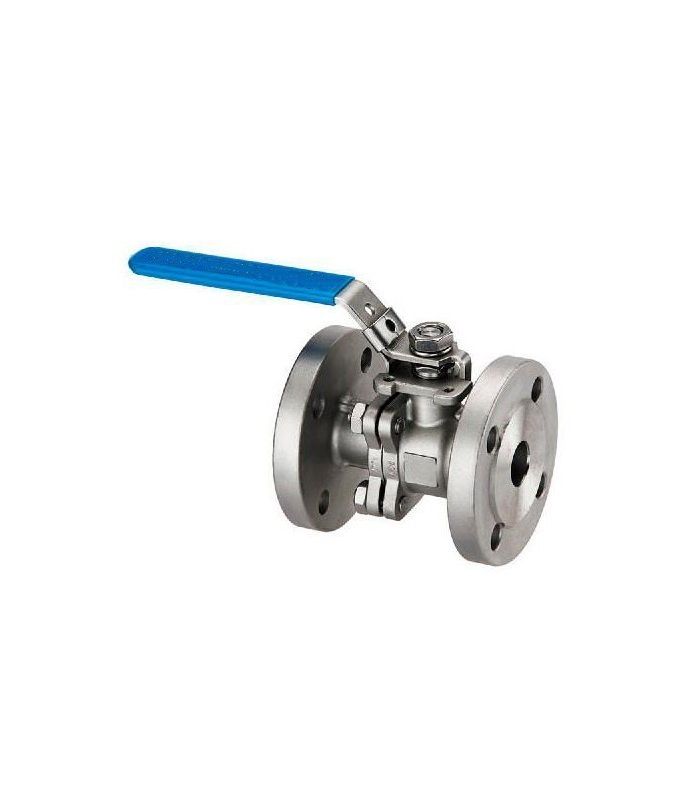

La vanne à bille à brides en acier inoxydable ANSI 150 ISO-5211 est utilisée pour contrôler le débit de fluide au moyen d'une sphère perforée qui tourne pour ouvrir ou fermer le passage du fluide.
Applications : Industries chimiques et pétrochimiques, procédés de fabrication de produits alimentaires et de boissons, systèmes de traitement de l'eau, systèmes généraux de contrôle des fluides, systèmes nécessitant une automatisation et des raccords à brides.
Spécifications techniques :

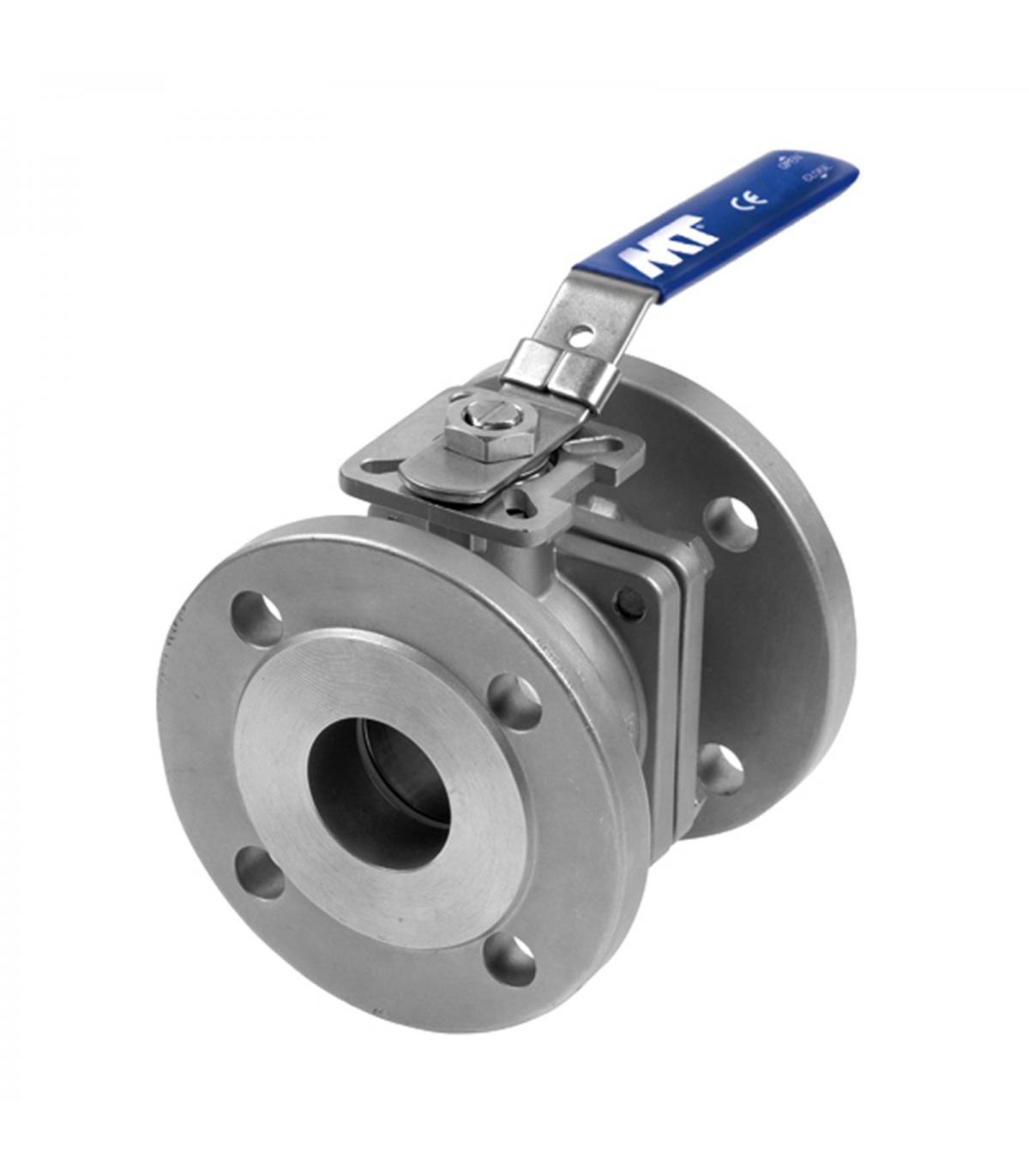

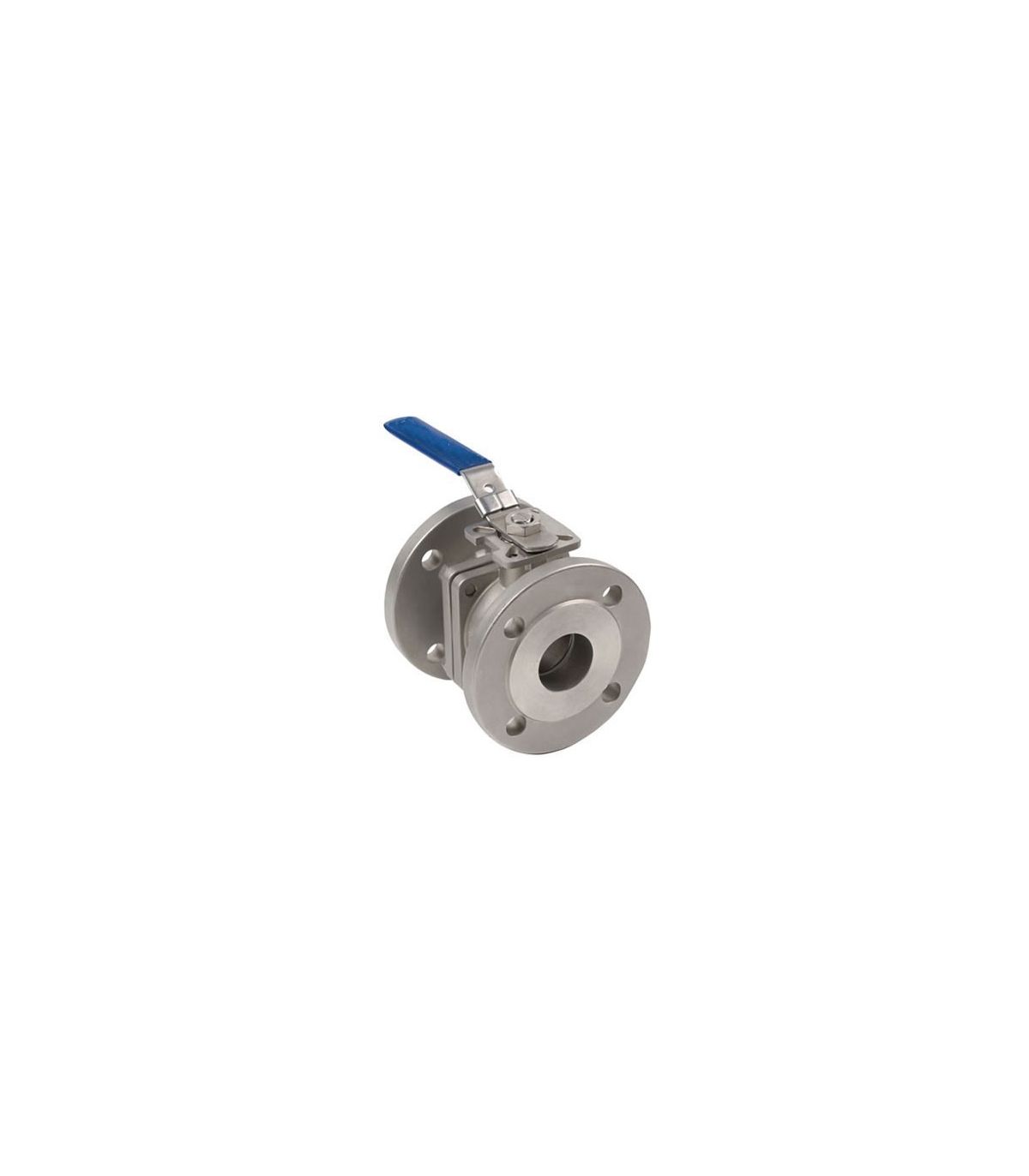

La vanne à boisseau sphérique à brides en acier inoxydable ANSI 150 ISO-5211 est conçue pour la commande d'ouverture et de fermeture des fluides dans les installations industrielles. Elle est dotée de raccords à brides conformes à la norme ANSI 150 et d'une interface de montage ISO 5211 facilitant l'installation d'actionneurs pneumatiques ou électriques compatibles.
La vanne peut être fournie avec une commande manuelle ou préparée pour l'installation d'un actionneur pneumatique ou électrique, selon la version choisie.

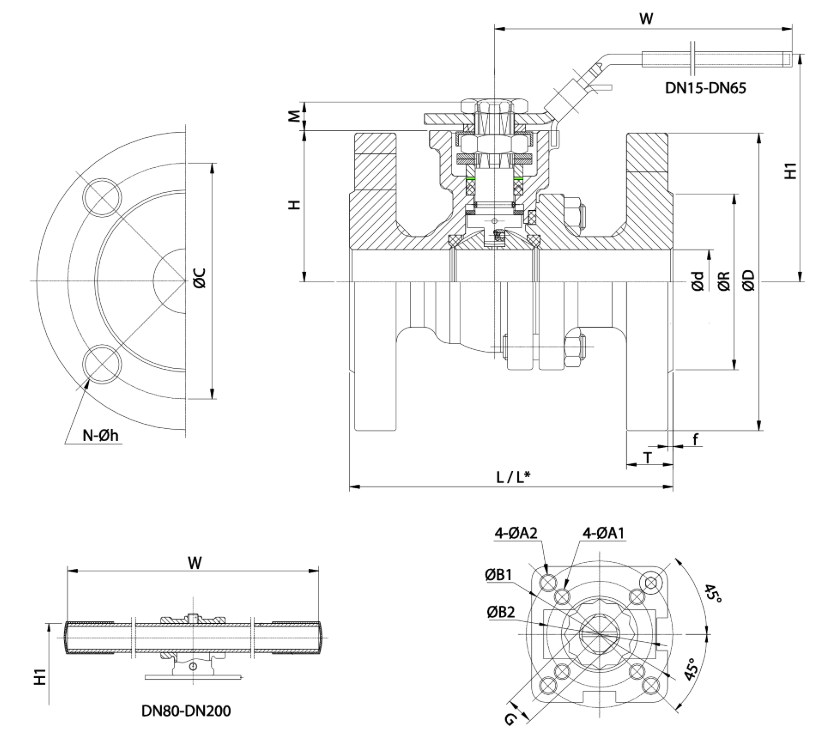

Fiche technique d'une vanne à bille à brides en acier inoxydable ANSI 150 ISO-5211
| Référence | Étendue | DN | Ød | L | OU | ØD | ØC | F | T | N | Oh | G | H | H1 | M | ØA1 | ØA2 | ØB1 | ØB2 | W |
| 25200019 | 1/2" | 15 | 15 | 108 | 35 | 89 | 60,5 | 2 | 10.1 | 4 | 16 | 9 | 48 | 78 | 9 | 6 | 6 | 36 | 42 | 145 |
| 25200026 | 3/4" | 20 | 20 | 117 | 43 | 98 | 70 | 2 | 10.9 | 4 | 16 | 9 | 53 | 84 | 9 | 6 | 7 | 36 | 50 | 145 |
|
25200030 |
1" | 25 | 25 | 127 | 51 | 108 | 79.2 | 2 | 11.6 | 4 | 16 | 11 | 58,5 | 89,3 | 11 | 6 | 7 | 42 | 50 | 175 |
| 25200035 | 1-1/4" | 32 | 32 | 140 | 63,5 | 117 | 88,9 | 2 | 13.2 | 4 | 16 | 11 | 71 | 102 | 11 | 6 | 9 | 42 | 50 | 175 |
| 25200039 | 1-1/2" | 40 | 38 | 165 | 73,2 | 127 | 98,6 | 2 | 14.6 | 4 | 16 | 14 | 76 | 107 | 14 | 7 | 9 | 50 | 70 | 190 |
| 25200042 | 2" | 50 | 50 | 178 | 92 | 152 | 120,7 | 2 | 16.3 | 4 | 19 | 14 | 81 | 112 | 14 | 7 | 9 | 50 | 70 | 190 |
| 252000447 | 2-1/2" | 65 | 63,5 | 190 | 104,7 | 178 | 139,7 | 2 | 17.7 | 4 | 19 | 17 | 102 | 150 | 17 | 9 | 11 | 70 | 102 | 267 |
| 25200050 | 3" | 80 | 76 | 203 | 127 | 190 | 152,4 | 2 | 19,5 | 4 | 19 | 17 | 111,5 | 176 | 17 | 9 | 11 | 70 | 102 | 300 |
| 25200053 | 4" | 100 | 100 | 229 | 157 | 228 | 190,5 | 2 | 24.3 | 8 | 19 | 22 | 140 | 204 | 22 | - | 11 | - | 102 | 400 |
| 25200056 | 6" | 150 | 150 | 394 | 216 | 279 | 241,3 | 2 | 25,8 | 8 | 22.3 | 27 | 203 | 275 | 27 | 14 | - | 125 | - | 800 |
| 25200057 | 8" | 200 | 200 | 457 | 270 | 342,9 | 298,5 | 2 | 28.9 | 8 | 22.3 | 27 | 252,5 | 328 | 27 | 14 | - | 125 | - | 800 |
