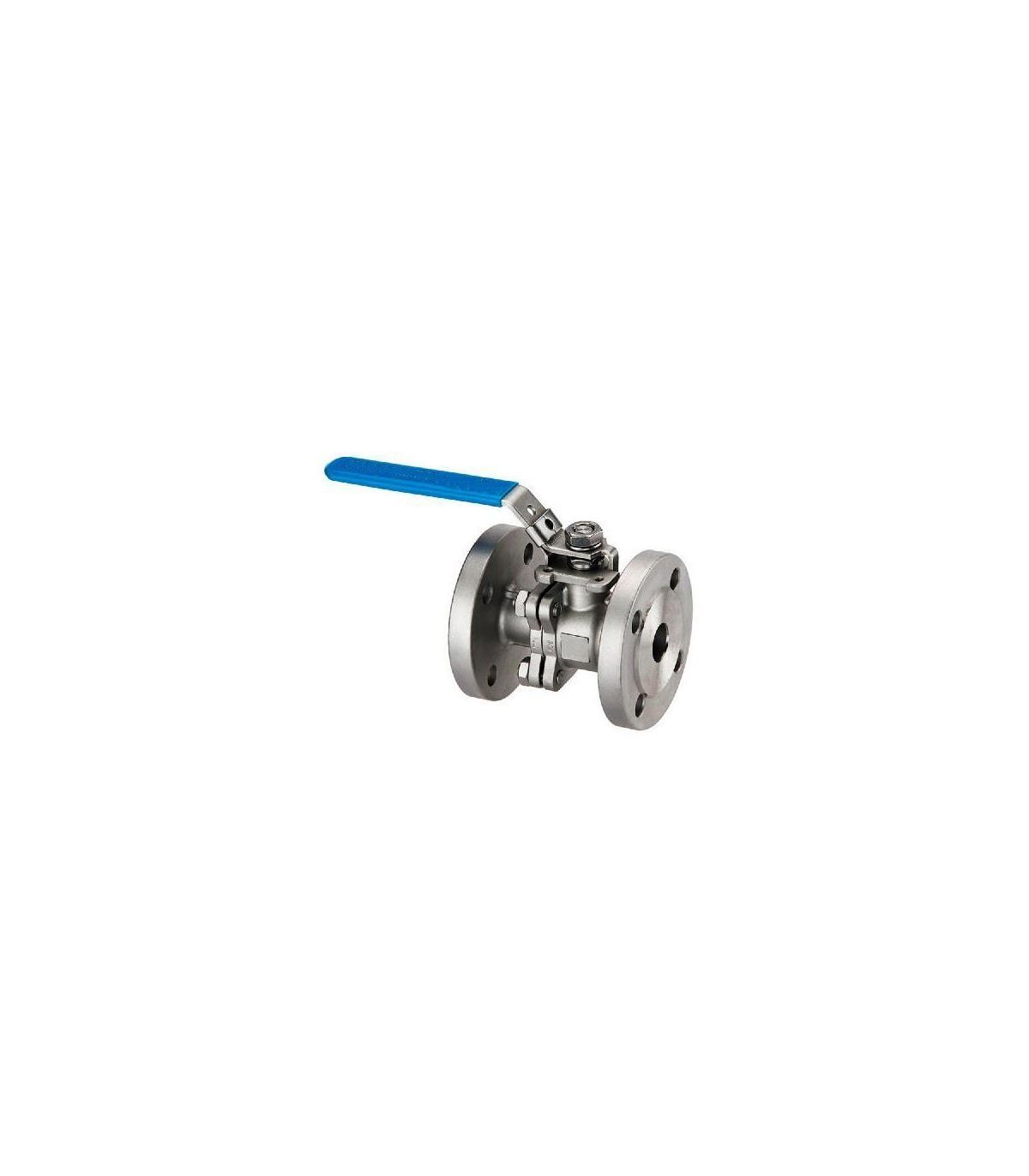

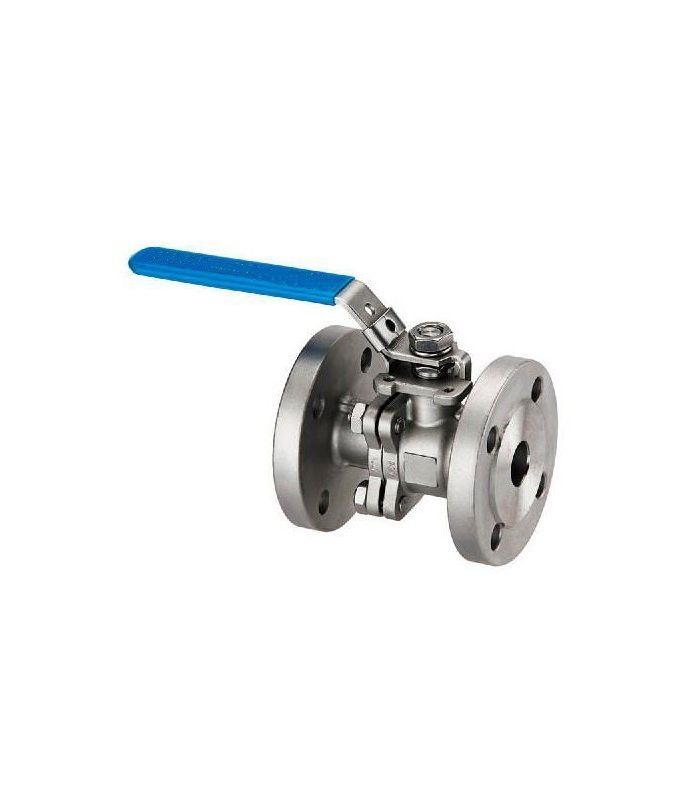

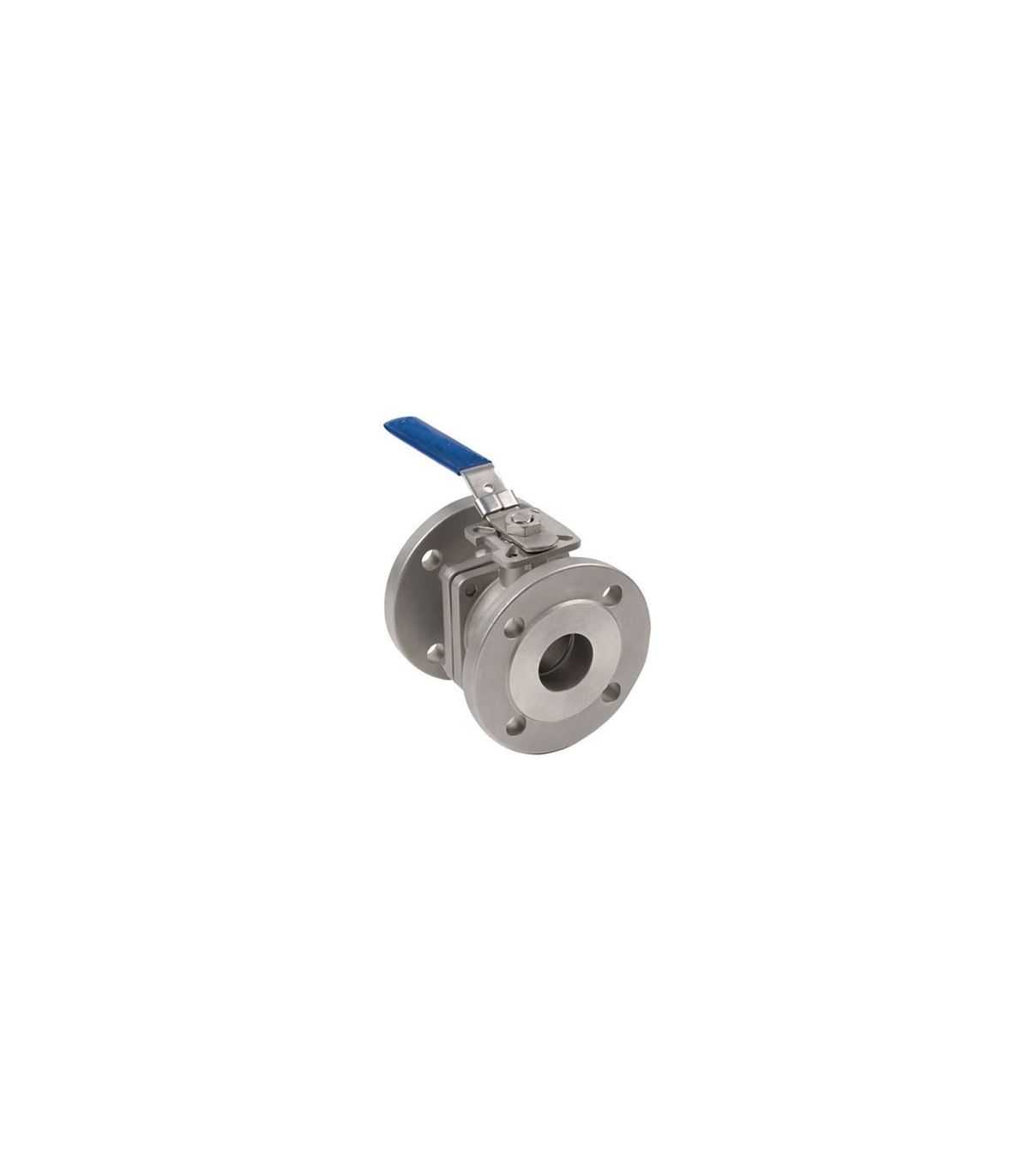

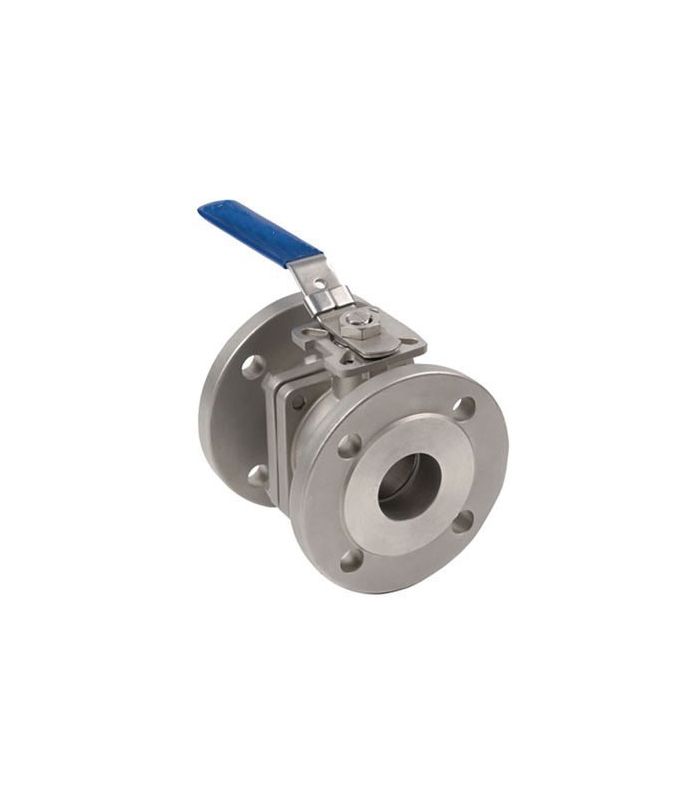

La valvola a sfera flangiata in acciaio inox ANSI 150 ISO-5211 viene utilizzata per controllare il flusso di fluidi tramite una sfera perforata che ruota per aprire o chiudere il passaggio del fluido.
Applicazioni: Industrie chimiche e petrolchimiche, processi alimentari e delle bevande, sistemi di trattamento delle acque, sistemi generali di controllo dei fluidi, sistemi che richiedono automazione e connessioni flangiate.
Specifiche tecniche:
La valvola a sfera flangiata in acciaio inox ANSI 150 ISO-5211 è progettata per il controllo dell'apertura e della chiusura dei fluidi negli impianti industriali. È dotata di connessioni flangiate conformi alla norma ANSI 150 e di un'interfaccia di montaggio ISO 5211 per facilitare l'installazione di attuatori pneumatici o elettrici compatibili.
La valvola può essere fornita con azionamento manuale oppure predisposta per l'installazione di un attuatore pneumatico o elettrico, a seconda della versione selezionata.
Scheda tecnica di una valvola a sfera flangiata in acciaio inox ANSI 150 ISO-5211
| Riferimento | Estensione | DN | Ød | L | O | ØD | ØC | F | T | N | OH | G | H | H1 | M | ØA1 | ØA2 | ØB1 | ØB2 | W |
| 25200019 | 1/2" | 15 | 15 | 108 | 35 | 89 | 60,5 | 2 | 10.1 | 4 | 16 | 9 | 48 | 78 | 9 | 6 | 6 | 36 | 42 | 145 |
| 25200026 | 3/4" | 20 | 20 | 117 | 43 | 98 | 70 | 2 | 10.9 | 4 | 16 | 9 | 53 | 84 | 9 | 6 | 7 | 36 | 50 | 145 |
|
25200030 |
1" | 25 | 25 | 127 | 51 | 108 | 79.2 | 2 | 11.6 | 4 | 16 | 11 | 58,5 | 89,3 | 11 | 6 | 7 | 42 | 50 | 175 |
| 25200035 | 1-1/4" | 32 | 32 | 140 | 63,5 | 117 | 88,9 | 2 | 13.2 | 4 | 16 | 11 | 71 | 102 | 11 | 6 | 9 | 42 | 50 | 175 |
| 25200039 | 1-1/2" | 40 | 38 | 165 | 73.2 | 127 | 98,6 | 2 | 14.6 | 4 | 16 | 14 | 76 | 107 | 14 | 7 | 9 | 50 | 70 | 190 |
| 25200042 | 2" | 50 | 50 | 178 | 92 | 152 | 120,7 | 2 | 16.3 | 4 | 19 | 14 | 81 | 112 | 14 | 7 | 9 | 50 | 70 | 190 |
| 252000447 | 2-1/2" | 65 | 63,5 | 190 | 104,7 | 178 | 139,7 | 2 | 17.7 | 4 | 19 | 17 | 102 | 150 | 17 | 9 | 11 | 70 | 102 | 267 |
| 25200050 | 3" | 80 | 76 | 203 | 127 | 190 | 152.4 | 2 | 19.5 | 4 | 19 | 17 | 111,5 | 176 | 17 | 9 | 11 | 70 | 102 | 300 |
| 25200053 | 4" | 100 | 100 | 229 | 157 | 228 | 190,5 | 2 | 24.3 | 8 | 19 | 22 | 140 | 204 | 22 | - | 11 | - | 102 | 400 |
| 25200056 | 6" | 150 | 150 | 394 | 216 | 279 | 241.3 | 2 | 25.8 | 8 | 22.3 | 27 | 203 | 275 | 27 | 14 | - | 125 | - | 800 |
| 25200057 | 8" | 200 | 200 | 457 | 270 | 342,9 | 298,5 | 2 | 28.9 | 8 | 22.3 | 27 | 252,5 | 328 | 27 | 14 | - | 125 | - | 800 |
