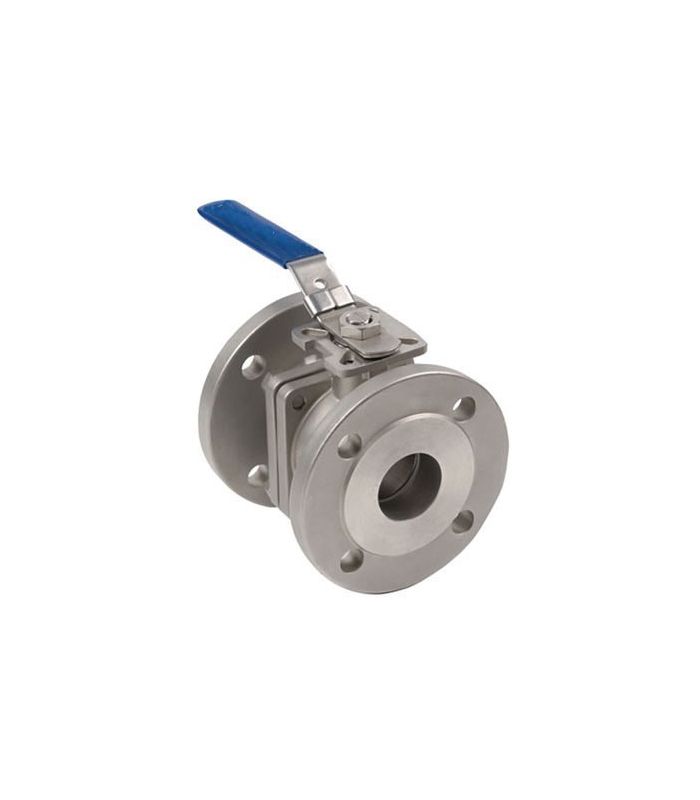

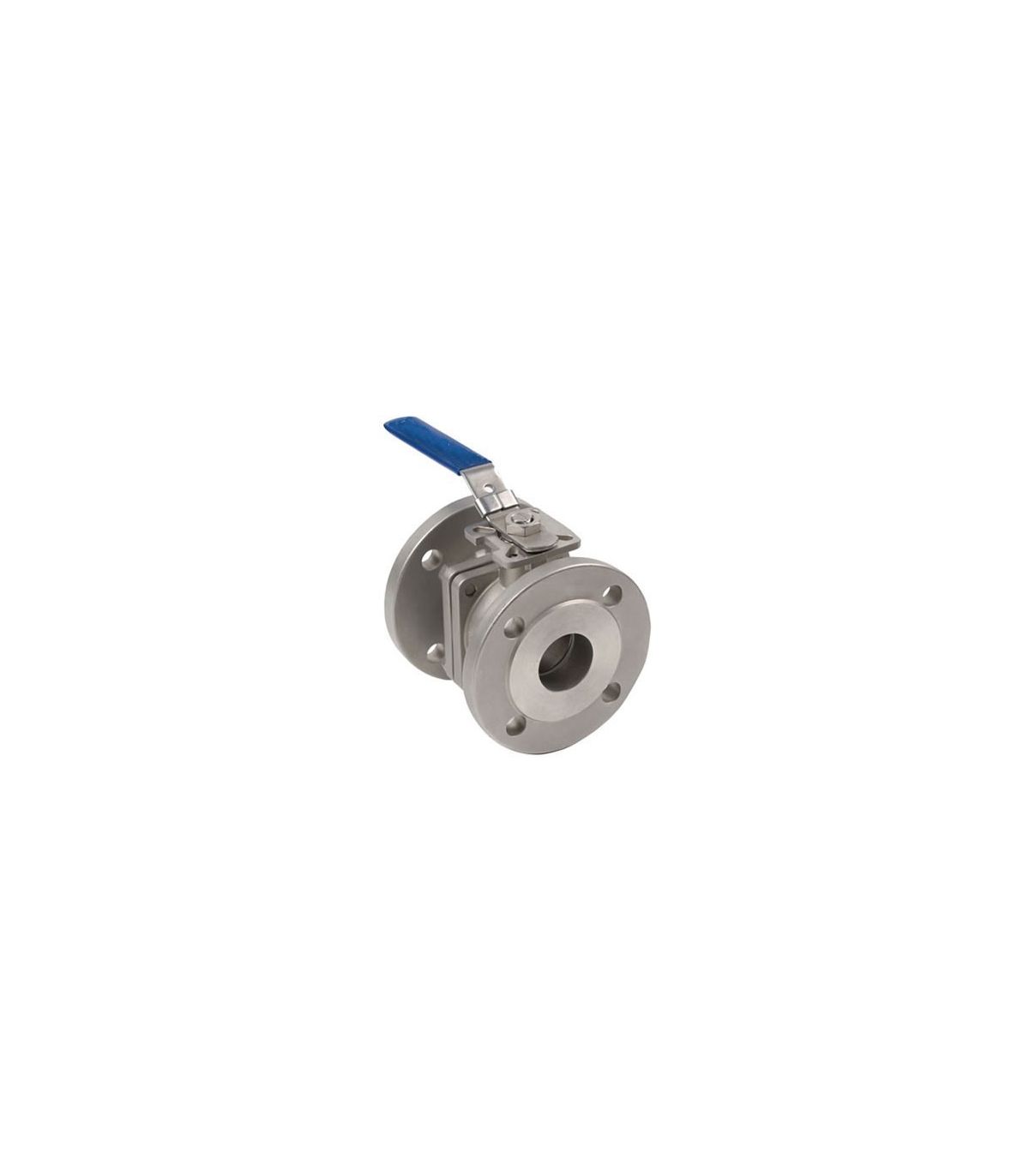

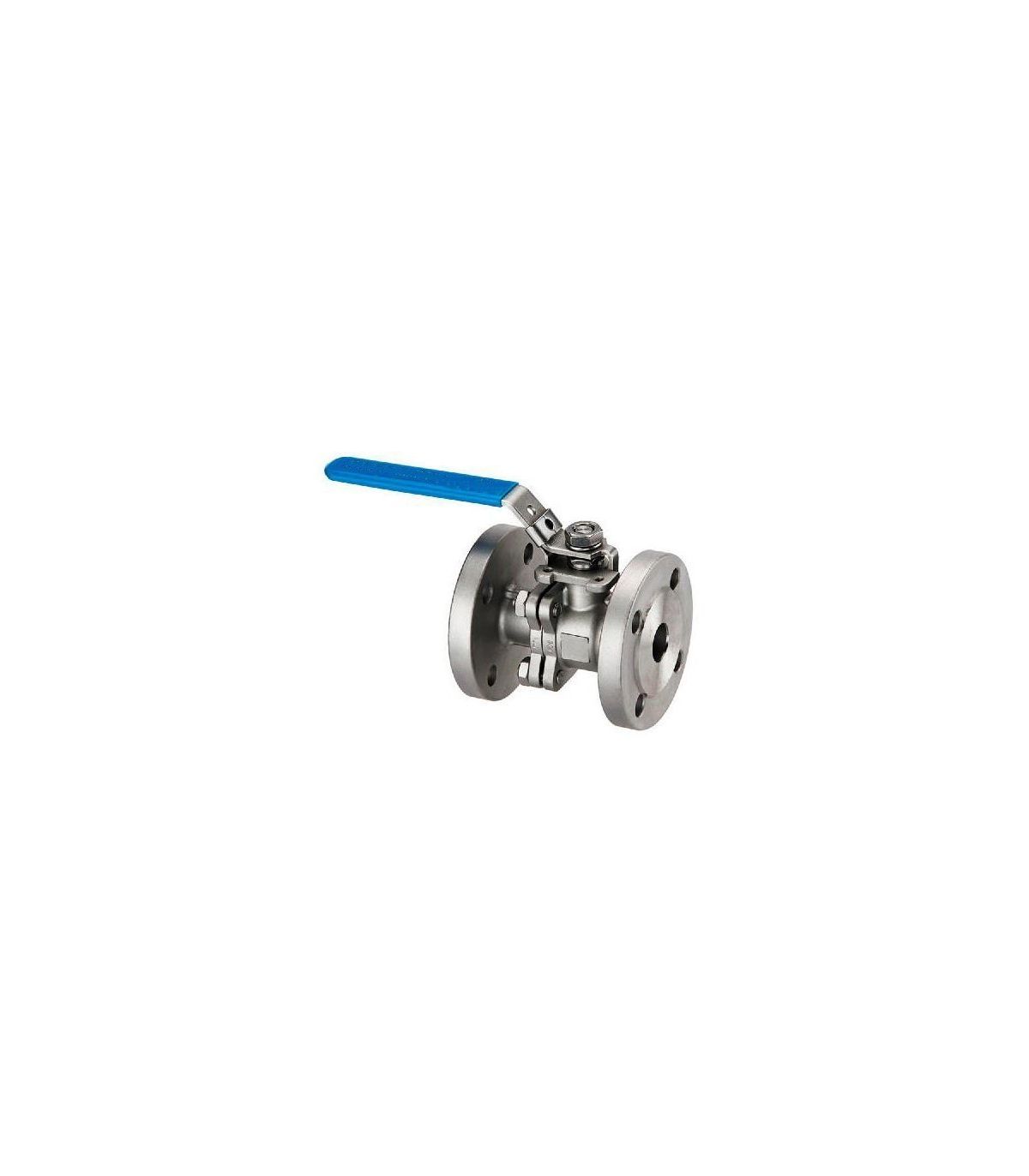

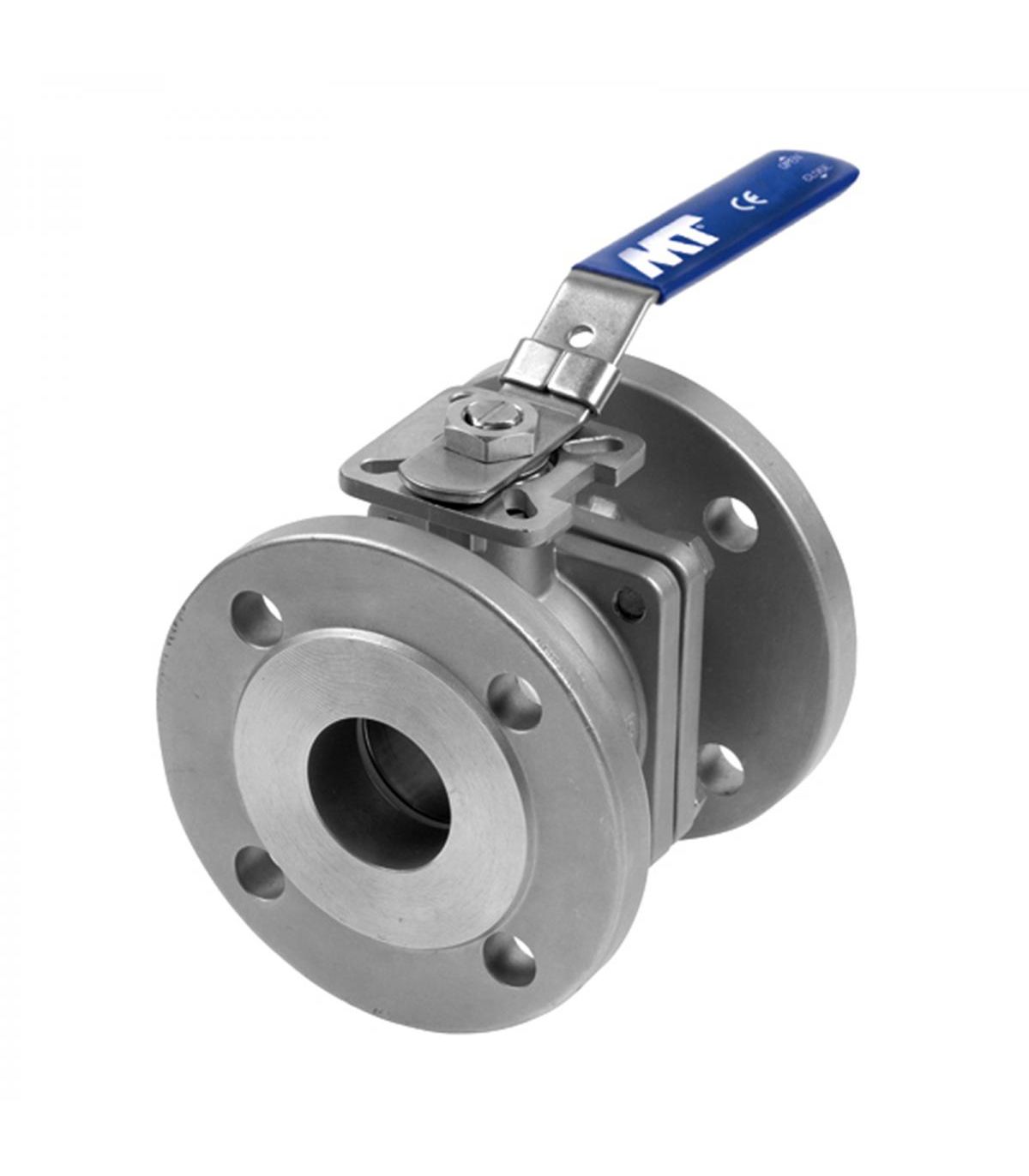

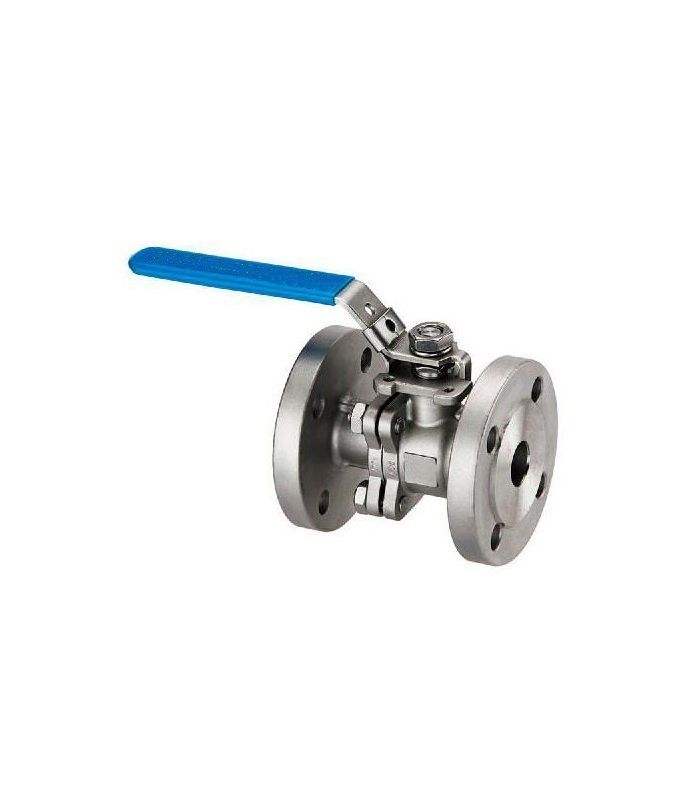

Das Flanschkugelventil aus Edelstahl nach ANSI 150 ISO-5211 dient zur Steuerung des Flüssigkeitsstroms mittels einer perforierten Kugel, die sich dreht, um den Durchfluss der Flüssigkeit zu öffnen oder zu schließen.
Anwendungsgebiete: Chemische und petrochemische Industrie, Lebensmittel- und Getränkeindustrie, Wasseraufbereitungssysteme, allgemeine Fluidsteuerungssysteme, Systeme, die Automatisierung und Flanschverbindungen erfordern.
Technische Spezifikationen:
Das Flanschkugelventil aus Edelstahl nach ANSI 150 und ISO-5211 dient zur Steuerung des Öffnens und Schließens von Flüssigkeiten in Industrieanlagen. Es verfügt über Flanschanschlüsse gemäß ANSI 150 und eine ISO-5211-Montageschnittstelle zur einfachen Installation kompatibler pneumatischer oder elektrischer Stellantriebe.
Je nach gewählter Ausführung kann das Ventil mit manueller Betätigung geliefert oder für den Einbau eines pneumatischen oder elektrischen Stellantriebs vorbereitet werden.
Technisches Datenblatt für ein ANSI 150 ISO-5211 Flansch-Kugelventil aus Edelstahl
| Referenz | Ausmaß | DN | Ød | L | ODER | ØD | ØC | F | T | N | Oh | G | H | H1 | M | ØA1 | ØA2 | ØB1 | ØB2 | W |
| 25200019 | 1/2" | 15 | 15 | 108 | 35 | 89 | 60,5 | 2 | 10.1 | 4 | 16 | 9 | 48 | 78 | 9 | 6 | 6 | 36 | 42 | 145 |
| 25200026 | 3/4" | 20 | 20 | 117 | 43 | 98 | 70 | 2 | 10.9 | 4 | 16 | 9 | 53 | 84 | 9 | 6 | 7 | 36 | 50 | 145 |
|
25200030 |
1" | 25 | 25 | 127 | 51 | 108 | 79,2 | 2 | 11.6 | 4 | 16 | 11 | 58,5 | 89,3 | 11 | 6 | 7 | 42 | 50 | 175 |
| 25200035 | 1-1/4" | 32 | 32 | 140 | 63,5 | 117 | 88,9 | 2 | 13.2 | 4 | 16 | 11 | 71 | 102 | 11 | 6 | 9 | 42 | 50 | 175 |
| 25200039 | 1-1/2" | 40 | 38 | 165 | 73,2 | 127 | 98,6 | 2 | 14.6 | 4 | 16 | 14 | 76 | 107 | 14 | 7 | 9 | 50 | 70 | 190 |
| 25200042 | 2" | 50 | 50 | 178 | 92 | 152 | 120,7 | 2 | 16.3 | 4 | 19 | 14 | 81 | 112 | 14 | 7 | 9 | 50 | 70 | 190 |
| 252000447 | 2-1/2" | 65 | 63,5 | 190 | 104,7 | 178 | 139,7 | 2 | 17,7 | 4 | 19 | 17 | 102 | 150 | 17 | 9 | 11 | 70 | 102 | 267 |
| 25200050 | 3" | 80 | 76 | 203 | 127 | 190 | 152,4 | 2 | 19,5 | 4 | 19 | 17 | 111,5 | 176 | 17 | 9 | 11 | 70 | 102 | 300 |
| 25200053 | 4" | 100 | 100 | 229 | 157 | 228 | 190,5 | 2 | 24.3 | 8 | 19 | 22 | 140 | 204 | 22 | - | 11 | - | 102 | 400 |
| 25200056 | 6" | 150 | 150 | 394 | 216 | 279 | 241,3 | 2 | 25,8 | 8 | 22.3 | 27 | 203 | 275 | 27 | 14 | - | 125 | - | 800 |
| 25200057 | 8" | 200 | 200 | 457 | 270 | 342,9 | 298,5 | 2 | 28,9 | 8 | 22.3 | 27 | 252,5 | 328 | 27 | 14 | - | 125 | - | 800 |
