Manomètre ou vacuomètre ? Similitudes et différences
Manomètre vs vacuomètre
Une confusion survient souvent entre ces deux instruments qui semblent similaires mais qui remplissent des fonctions complémentaires : le manomètre et le vacuomètre.
Ce sont tous deux des instruments de mesure de pression ; la différence réside dans le fait que le manomètre mesure les pressions supérieures à la pression atmosphérique, tandis que le vacuomètre mesure les pressions inférieures à la pression atmosphérique.
manomètre à vide
Un manomètre à vide est un instrument de mesure qui mesure la pression du vide dans un système.
Il sert à mesurer la pression lorsqu'elle est inférieure à la pression atmosphérique. Autrement dit, un manomètre à vide permet de mesurer le vide.
Un vacuomètre sert à mesurer les chutes de pression dans un environnement donné. Il permet de surveiller et d'analyser le fonctionnement d'un moteur bicylindre ou multicylindre, dont la fonction est d'aspirer et de comprimer les gaz. Cet outil est notamment utilisé pour la synchronisation des carburateurs ou des systèmes d'injection, c'est-à-dire pour le réglage uniforme de tous les cylindres.
Une autre fonction du manomètre à dépression est la détection des défauts du moteur sans démontage. Un manque de pression dans un cylindre indique un problème, et le manomètre à dépression permet de le repérer rapidement.
Quelles sont les applications typiques des manomètres à vide ?
- Utilisation industrielle : Pour contrôler la pression dans les procédés industriels tels que le séchage sous vide ou la distillation.
- Prise et placement : Les applications de prise et de placement par aspiration se retrouvent dans de nombreux secteurs, notamment l’automobile, l’agroalimentaire, la fabrication, l’industrie pharmaceutique, la chimie et le secteur maritime.
- Équipements médicaux : Dispositifs d'aspiration et systèmes d'accouchement assistés par le vide.
- Systèmes CVC : Lors de l’installation ou de la réparation d’un circuit frigorifique, un vide est créé pour évacuer l’air et les matières du système.
- Recherche : Mesurer et contrôler la pression lors d’expériences en laboratoire. Par exemple, on peut mesurer la pression sous vide pour observer le comportement des matériaux à basse pression.
- Automobile : Pour surveiller le vide dans les systèmes de freinage à assistance électrique, ce qui permet un freinage correct.
- Transformation alimentaire : Pour surveiller les niveaux de pression dans les machines d'emballage sous vide.
- Industrie pharmaceutique : Pour surveiller les niveaux de pression dans les procédés de séchage sous vide et de granulation.
- Systèmes de pompage d'eau pour les services d'incendie : Les services d'incendie utilisent des systèmes de pompage d'eau, généralement équipés de manomètres à vide spéciaux appelés manomètres composés. Ces manomètres peuvent mesurer aussi bien la pression positive que la pression négative.
Manomètre

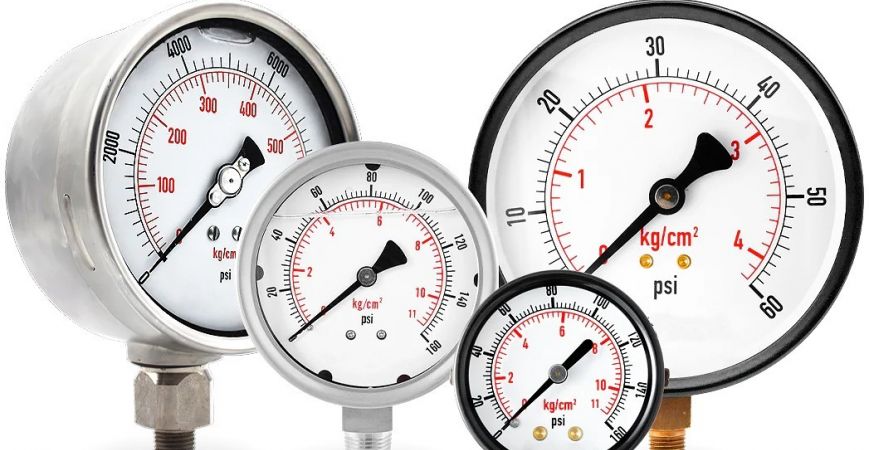

Le manomètre est un instrument essentiel pour mesurer la pression des gaz ou des liquides dans divers environnements industriels. De conception classique, il est analogique et se caractérise par un cadran gradué et une aiguille à entraînement mécanique qui indique avec précision les variations de pression des fluides tels que l'eau, l'air ou l'huile.
Actuellement, ils coexistent avec les manomètres numériques, qui affichent les mesures de pression sur un écran rétroéclairé. Ces modèles avancés intègrent souvent des fonctionnalités supplémentaires précieuses, telles que des alarmes personnalisables ou la transmission de données sans fil, permettant une surveillance plus sophistiquée.
Cet équipement n'est pas seulement un outil de mesure, mais un dispositif de sécurité indispensable. Il permet aux entreprises d'identifier rapidement toute anomalie de pression dans l'usine de production, permettant ainsi une intervention précoce pour prévenir les risques.
Parmi ses nombreuses applications, le manomètre est essentiel pour déterminer :
- Le débit d'un liquide circulant dans un réservoir ou un conteneur.
- L'efficacité d'un filtre, mesurée par sa perte de charge.
- L'existence de fuites internes dans les tuyaux ou les réservoirs.
- Le volume ou le niveau d'un liquide dans un réservoir de stockage.
Ils sont utilisés dans les systèmes d'air comprimé, les conduites d'eau sous pression, les circuits hydrauliques, les chaudières, les pneus de véhicules, etc.
