Druckmessgerät oder Vakuummessgerät? Gemeinsamkeiten und Unterschiede

Druckmessgerät vs. Vakuummessgerät

Oftmals kommt es zu Verwechslungen zwischen diesen beiden Instrumenten, die zwar ähnlich aussehen, aber einander ergänzende Funktionen erfüllen: dem Druckmessgerät und dem Vakuummessgerät.

Beide sind Druckmessgeräte; der Unterschied besteht darin, dass das Manometer Drücke über dem Atmosphärendruck misst und das Vakuummeter Drücke unter dem Atmosphärendruck.

Vakuummeter

Ein Vakuummeter ist ein Messinstrument, das den Vakuumdruck in einem System misst.

Es dient zur Messung von Drücken unterhalb des Atmosphärendrucks. Mit anderen Worten: Ein Vakuummeter kann ein Vakuum messen.

Ein Vakuummeter dient dazu, den Druckabfall in einer bestimmten Umgebung zu messen. Mithilfe eines Vakuummeters lässt sich der Betrieb eines Zwei- oder Mehrzylindermotors, dessen Funktion das Ansaugen und Verdichten von Gasen ist, überwachen und analysieren. Eine Anwendung dieses Werkzeugs ist die Synchronisierung von Vergasern oder Einspritzsystemen, also die gleichmäßige Einstellung aller Zylinder.

Eine weitere Funktion eines Vakuummeters ist die Erkennung von Motorfehlern ohne Demontage. Ein Druckmangel in einem Zylinder deutet auf ein Problem hin, und das Vakuummeter hilft, dieses frühzeitig zu erkennen.

Was sind die typischen Anwendungsgebiete von Vakuummessgeräten?

• Industrielle Anwendung: Zur Druckregelung in industriellen Prozessen wie Vakuumtrocknung oder Destillation.
• Pick-and-Place: Vakuum-Pick-and-Place-Anwendungen finden sich in vielen Branchen, darunter Automobilindustrie, Lebensmittel- und Getränkeindustrie, Fertigungsindustrie, Pharmaindustrie, Chemieindustrie und Schifffahrt.
• Medizinische Geräte: In Absauggeräten und vakuumunterstützten Verabreichungssystemen.
• HLK-Systeme: Bei der Installation oder Reparatur eines Kältemittelkreislaufs wird ein Vakuum erzeugt, um Luft und Partikel aus dem System zu entfernen.
• Forschung: Messung und Kontrolle von Druck in Laborexperimenten. Beispielsweise kann der Druck im Vakuum gemessen werden, um das Verhalten von Materialien bei niedrigen Drücken zu untersuchen.
• Automobilindustrie: Zur Überwachung des Unterdrucks in Bremsanlagen mit Bremskraftverstärker, der für ein ordnungsgemäßes Bremsverhalten sorgt.
• Lebensmittelverarbeitung: Zur Überwachung des Druckniveaus in Vakuumverpackungsmaschinen.
• Pharmazeutische Anwendung: Zur Überwachung des Druckniveaus bei Vakuumtrocknungs- und Granulationsprozessen.
• Wasserpumpensysteme für die Feuerwehr: Die Feuerwehr nutzt Systeme zum Pumpen von Wasser, die typischerweise mit speziellen Vakuummessgeräten, sogenannten Kombinationsmanometern, ausgestattet sind. Kombinationsmanometer können sowohl Über- als auch Unterdruck messen.

Manometer

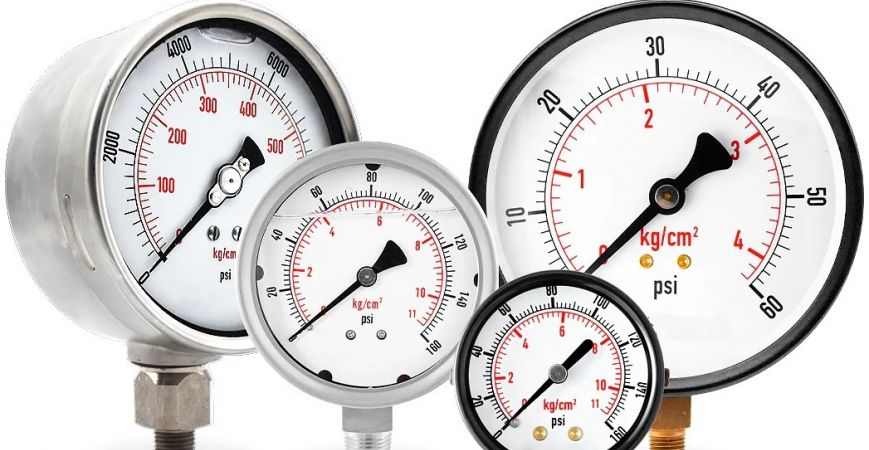

Das Manometer ist ein unverzichtbares Instrument zur Messung des Drucks von Gasen oder Flüssigkeiten in verschiedenen industriellen Umgebungen. Seine klassische Bauart ist analog und zeichnet sich durch eine Skala und einen mechanisch angetriebenen Zeiger aus, der Druckänderungen von Flüssigkeiten wie Wasser, Luft oder Öl präzise anzeigt.

Derzeit existieren sie parallel zu digitalen Manometern, die die Druckwerte auf einem hintergrundbeleuchteten Display anzeigen. Diese fortschrittlichen Modelle integrieren oft wertvolle Zusatzfunktionen wie anpassbare Alarme oder drahtlose Datenübertragung und ermöglichen so eine ausgefeiltere Überwachung.

Dieses Gerät ist nicht nur ein Messgerät, sondern ein unverzichtbares Sicherheitsinstrument. Es ermöglicht Unternehmen, Druckanomalien in der Produktionsanlage schnell zu erkennen und so frühzeitig einzugreifen, um Risiken vorzubeugen.

Eine seiner vielen Anwendungsbereiche ist die Druckmessung, insbesondere zur Bestimmung folgender Faktoren:

• Die Durchflussrate einer Flüssigkeit, die in einem Tank oder Behälter zirkuliert.
• Die Effizienz eines Filters, dargestellt durch seinen Druckabfall.
• Das Vorhandensein von internen Lecks in Rohren oder Tanks.
• Das Volumen oder der Füllstand einer Flüssigkeit in einem Lagertank.

Sie werden in Druckluftsystemen, Druckwasserleitungen, Hydraulikkreisläufen, Kesseln, Fahrzeugreifen usw. eingesetzt.
