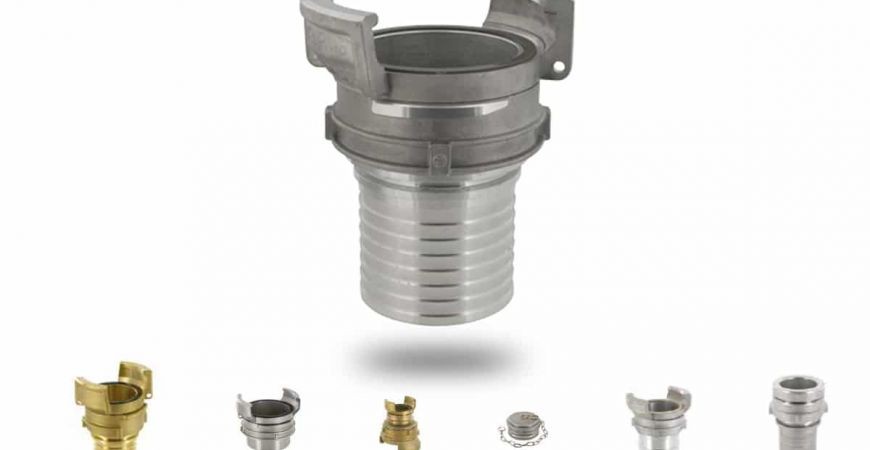

Guillemin Links : Présentation, caractéristiques, applications et fonctions

Que sont les raccords Guillemin ?

Les raccords Guillemin sont des systèmes de raccordement symétriques, c'est-à-dire que leurs deux parties sont identiques. Ils sont équipés de bagues de verrouillage permettant d'emboîter et de fixer l'autre partie. Ils constituent la norme française pour les raccordements de réservoirs. Ils conviennent au pompage et à l'aspiration de liquides et de solides tels que les poudres et les granulés.

Caractéristiques des maillons Guillemin

Les principales caractéristiques des maillons Guillemin dont dispose Disumtec sont :

• Ils sont disponibles en acier inoxydable 316, en aluminium, en bronze ou en polypropylène.
• Disponibles dans des tailles allant de DN50 à DN150
• Pour tuyaux filetés mâles et femelles
• Idéal pour travailler sous des pressions allant jusqu'à 240 PSI (16 bar)
• Les surfaces lisses contribuent à prévenir l'accumulation de produit.
• Facile à connecter - Conforme à la norme espagnole EN14420-8 et à la norme française NF E-29572.

Applications

Les maillons Guillemin sont utilisés dans une large gamme d'applications, notamment :

• Transfert de fluides : les raccords Guillemin sont utilisés pour connecter les tuyaux aux camions-citernes, aux silos et autres équipements de transfert de fluides.
• Génie civil : les raccords Guillemin sont utilisés dans la construction pour connecter les tuyaux aux pompes, aux bétonnières et autres équipements de construction.
• Industrie alimentaire : Les raccords Guillemin sont utilisés dans l’industrie alimentaire pour connecter les tuyaux aux machines d’emballage, aux équipements de transformation des aliments et à d’autres équipements de manipulation des aliments.

Comment fonctionnent les raccords Guillemin ?

Le raccord Guillemin s'assemble facilement en assemblant les deux parties et en tournant une bague de verrouillage qui s'insère dans une rainure de l'autre partie du raccord, assurant ainsi une connexion ferme et sécurisée. Le serrage peut se faire à la main ou à l'aide de clés spécifiques.

Les guillemets sont généralement fabriqués en aluminium ou en acier inoxydable . Des joints d'étanchéité en EPDM blanc, Viton, NBR ou Kalrez sont disponibles sur demande. Les raccords sont également disponibles sans système de verrouillage, mais ce dernier doit être présent sur au moins l'une des deux parties pour permettre l'assemblage.

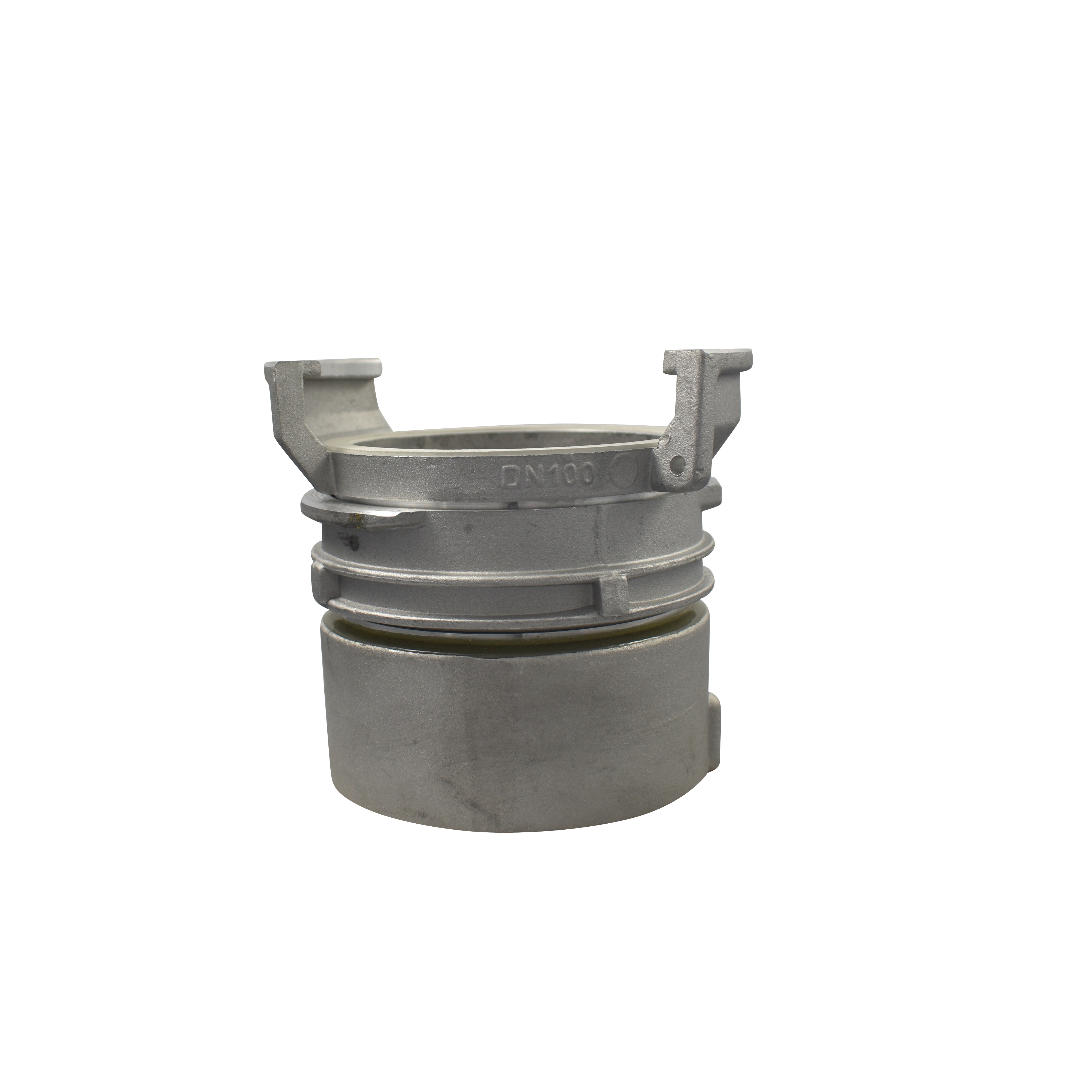

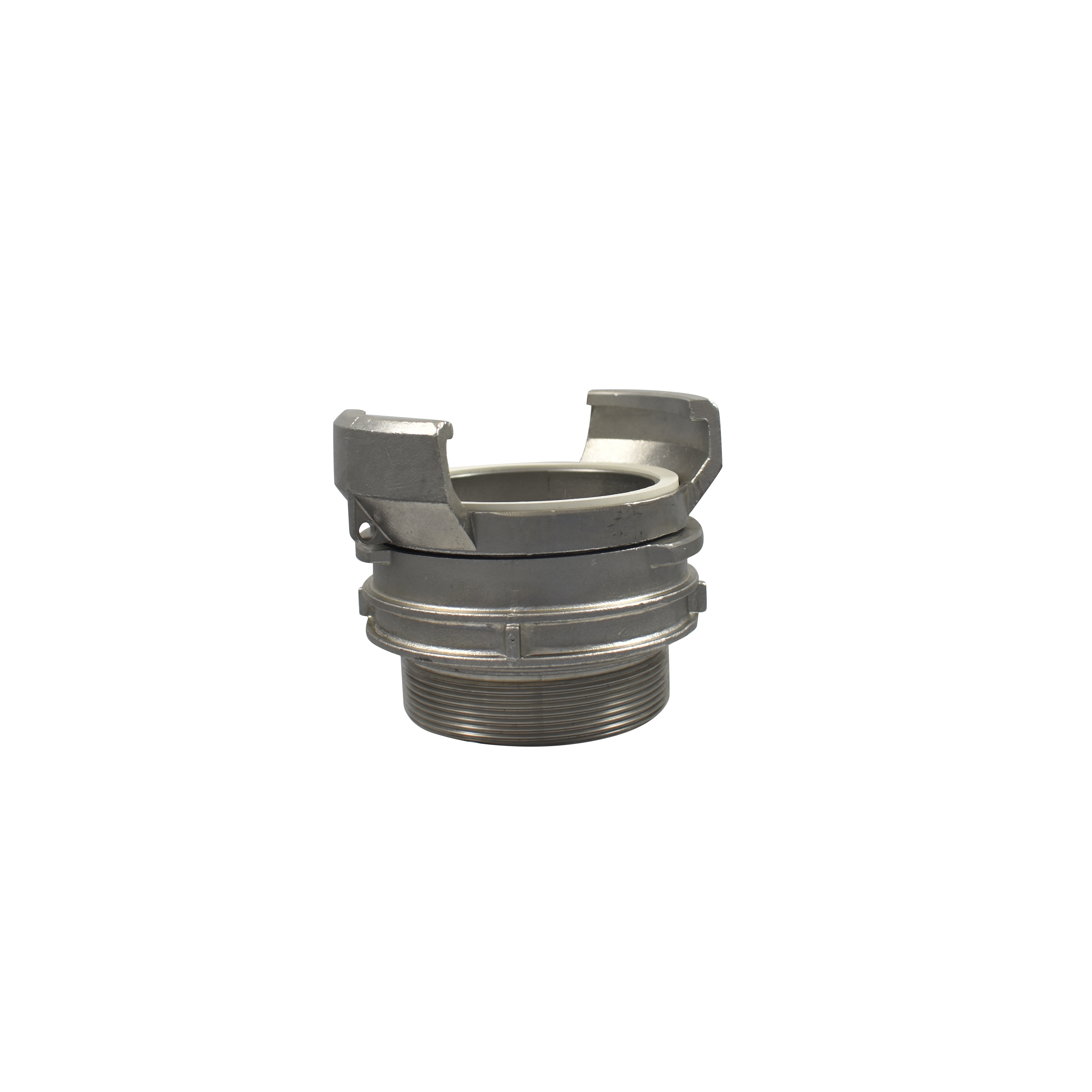

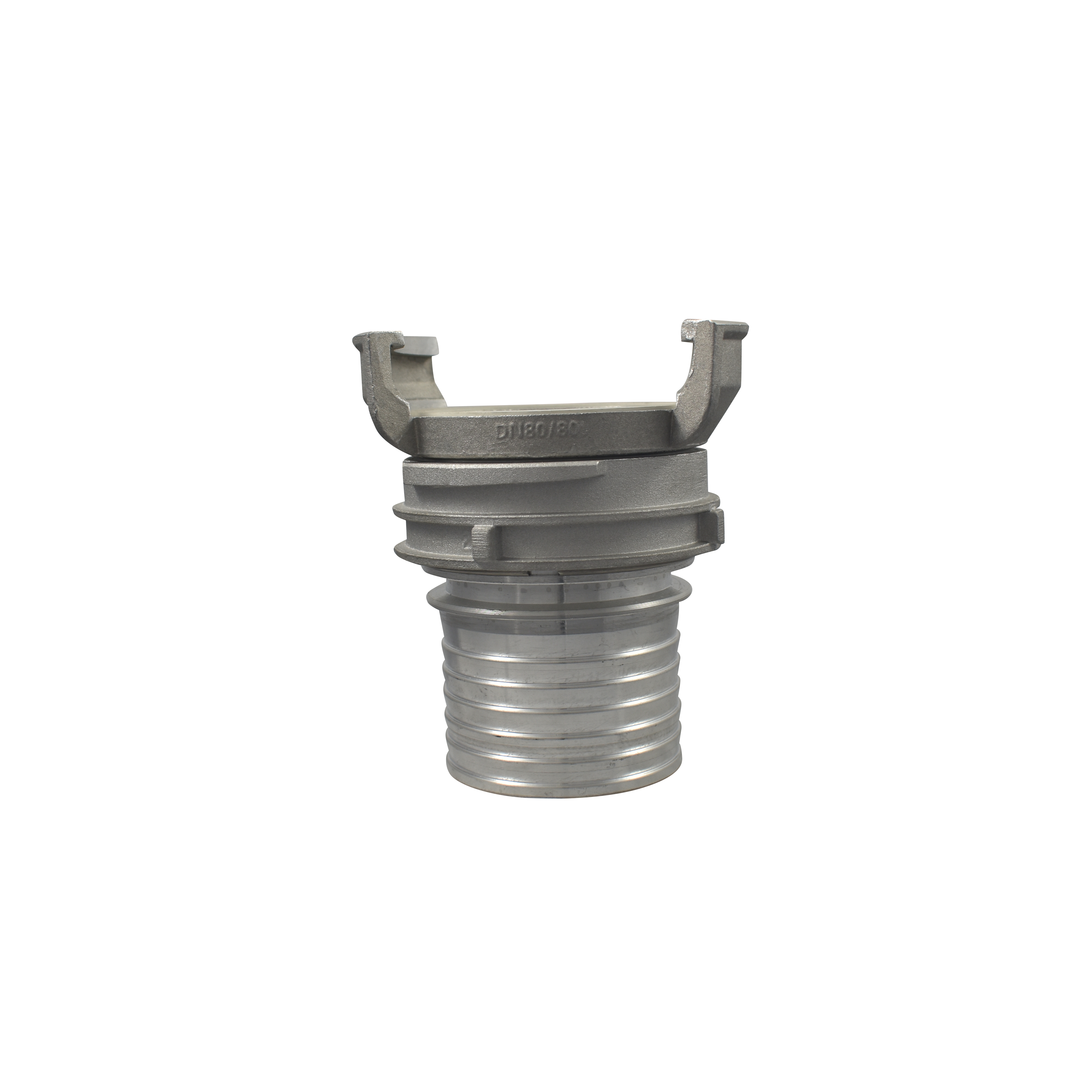

Nous présentons ci-dessous quelques-unes des guillemines les plus couramment utilisées : guillemine à tenon, guillemine à filetage mâle, guillemine à filetage femelle, etc.
