Guillemin Links: Was sie sind, Merkmale, Anwendungen und Funktionen

Was sind Guillemin-Fittings?

Guillemin-Kupplungen sind ein symmetrisches Kupplungssystem, d. h. beide Hälften sind identisch. Sie verfügen über Sicherungsringe, die die andere Hälfte verbinden und fixieren. Sie entsprechen dem französischen Standard für Tankverbindungen und eignen sich sowohl zum Pumpen als auch zum Ansaugen von Flüssigkeiten und Feststoffen wie Pulvern und Granulaten.

Merkmale von Guillémin-Gliedern

Die wichtigsten Merkmale der Guillemin- Gelenke, die Disumtec anbietet, sind:

• Sie sind in Edelstahl 316, Aluminium, Bronze oder Polypropylen erhältlich.
• In Größen von DN50 bis DN150
• Für Schläuche mit Außen- und Innengewinde
• Ideal für Arbeiten unter Drücken bis zu 240 PSI (16 bar)
• Glatte Oberflächen helfen, Produktablagerungen zu verhindern.
• Einfach anzuschließen - Entspricht der spanischen Norm EN14420-8 und der französischen Norm NF E-29572.

Anwendungen

Guillemin-Gestänge werden in einer Vielzahl von Anwendungen eingesetzt, darunter:

• Flüssigkeitstransfer: Guillemin-Kupplungen werden verwendet, um Schläuche mit Tankwagen, Silos und anderen Flüssigkeitstransfergeräten zu verbinden.
• Tiefbau: Guillemin-Kupplungen werden im Bauwesen verwendet, um Schläuche mit Pumpen, Betonmischern und anderen Baumaschinen zu verbinden.
• Lebensmittelindustrie: Guillemin-Kupplungen werden in der Lebensmittelindustrie verwendet, um Schläuche mit Verpackungsmaschinen, Lebensmittelverarbeitungsanlagen und anderen Geräten zur Lebensmittelhandhabung zu verbinden.

Wie funktionieren Guillemin-Fittings?

Die Guillemin-Kupplung wird einfach durch Zusammenfügen der beiden Hälften und Drehen eines Sicherungsrings, der in eine Nut der anderen Kupplungshälfte passt, verbunden. Dadurch entsteht eine feste und sichere Verbindung. Die Kupplungen können von Hand oder mithilfe speziell entwickelter Schraubenschlüssel festgezogen werden.

Die Kupplungen werden standardmäßig aus Aluminium und Edelstahl gefertigt. Optional sind Dichtungsringe aus weißem EPDM, Viton, NBR und Kalrez auf Anfrage erhältlich. Die Kupplungen sind auch ohne Verriegelungsmechanismus verfügbar, dieser muss jedoch an mindestens einer der Hälften vorhanden sein, um die Verbindung zu ermöglichen.

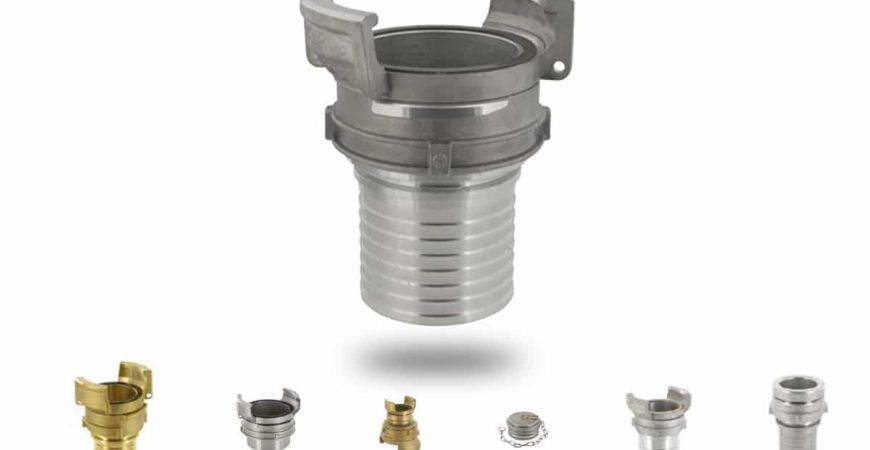

Nachfolgend zeigen wir einige der am häufigsten verwendeten Guillemine-Typen: Guillemine mit Zapfen, Guillemine mit männlichem Gewinde, Guillemine mit weiblichem Gewinde usw.
