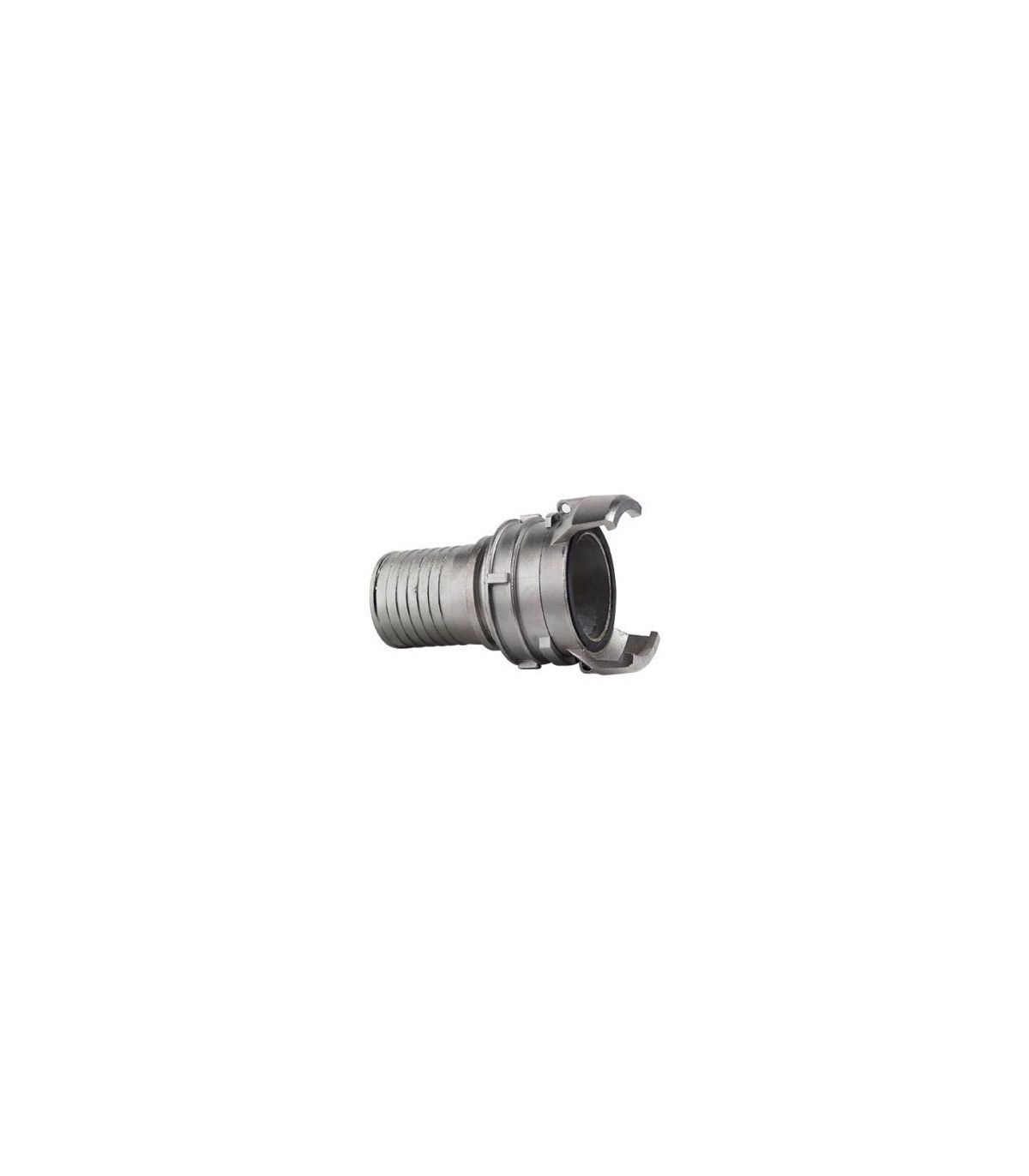

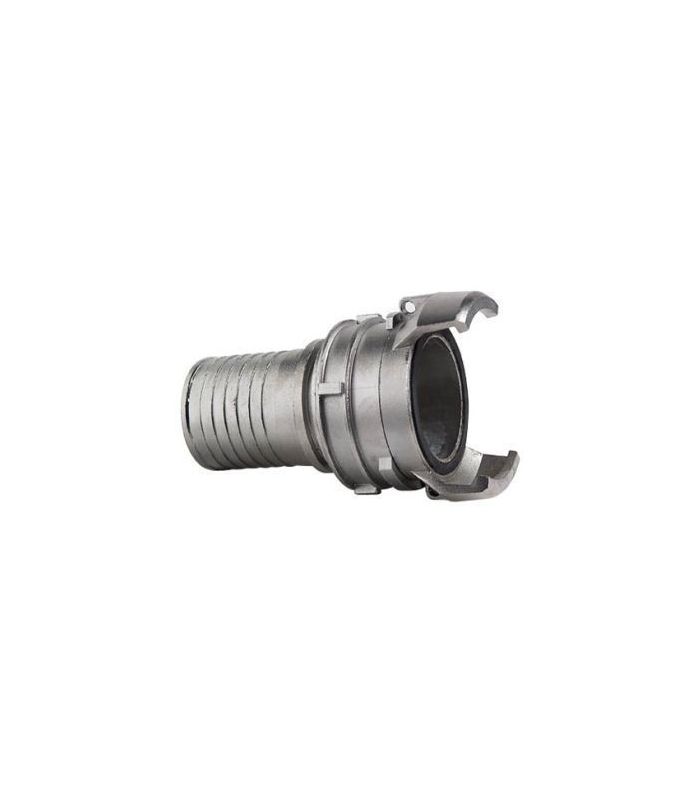

Die Guillemin-Schlauchschelle ist eine Schlauchkupplung zum schnellen Verbinden und Trennen von Schläuchen und gewährleistet eine wasserdichte Abdichtung. Sie eignet sich ideal zum Transport von Flüssigkeiten und Pulvern. Charakteristisch für sie ist das Fehlen eines Gewindes; sie wird über eine gezahnte Welle direkt mit dem Schlauch verbunden.
Anwendungsgebiete: Chemische und petrochemische Industrie, Lebensmittel- und pharmazeutische Industrie, Textilindustrie, Bauwesen, Landwirtschaft, Bergbau.
Technische Spezifikationen:
| DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
| ZU | 32 | 37 | 42,5 | 55 | 70 | 84 | 113 | 123 | 160 | 196 |
| B | 23 | 27,5 | 32 | 43 | 54 | 70 | 85 | 103 | 132 | 156 |
| C | 20 | 24 | 30 | 34 | 45,5 | 55 | 69 | 92 | 118 | 139 |
| D | 25 | 30 | 35 | 40 | 51 | 65 | 76 | 100 | 128 | 152 |
| L1 | 75 | 76 | 79 | 112 | 127 | 134 | 149 | 192 | 200 | 278 |
| L2 | 33 | 33 | 33 | 45 | 48 | 55 | 60 | 95 | 92 | 136 |
