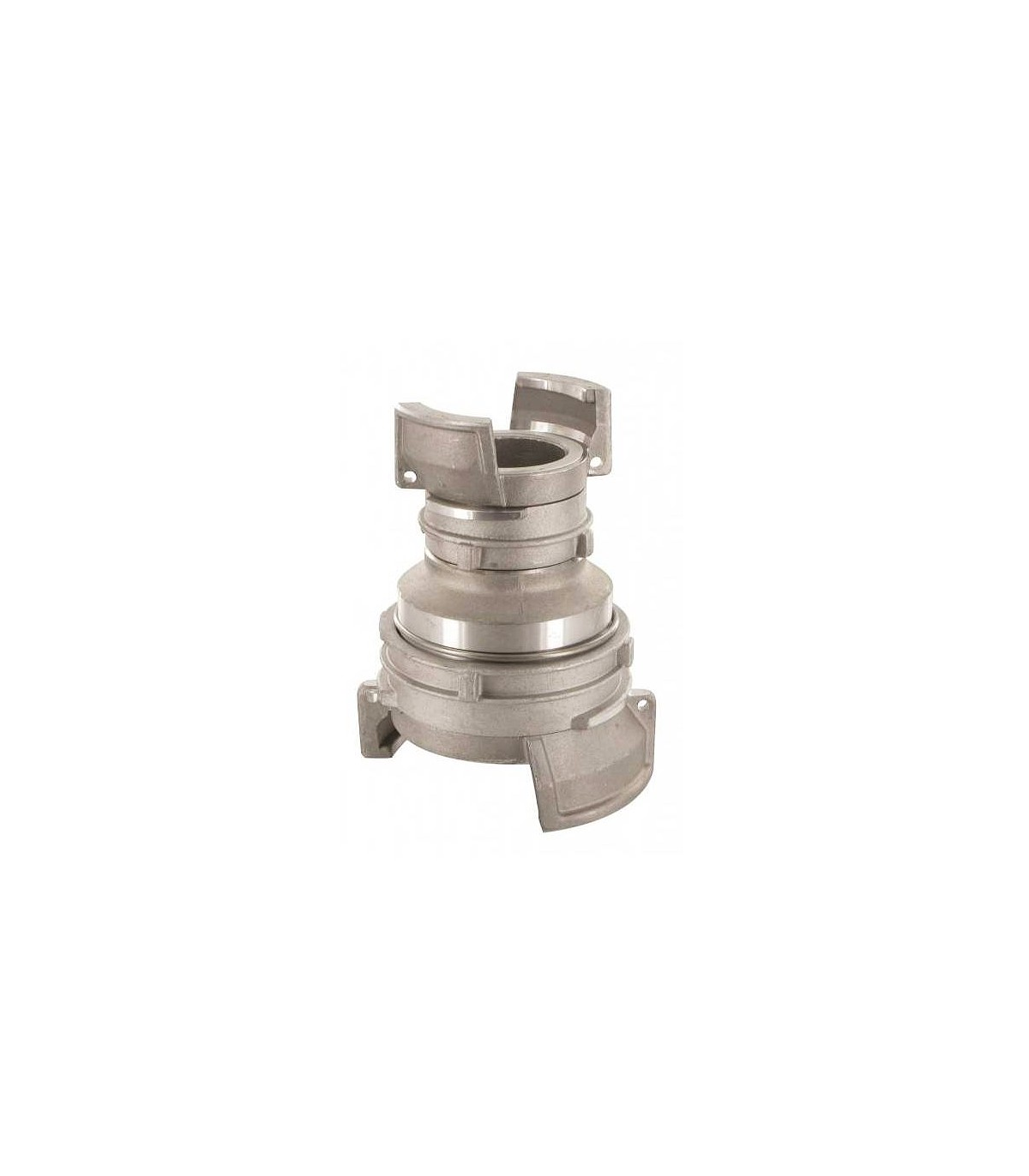

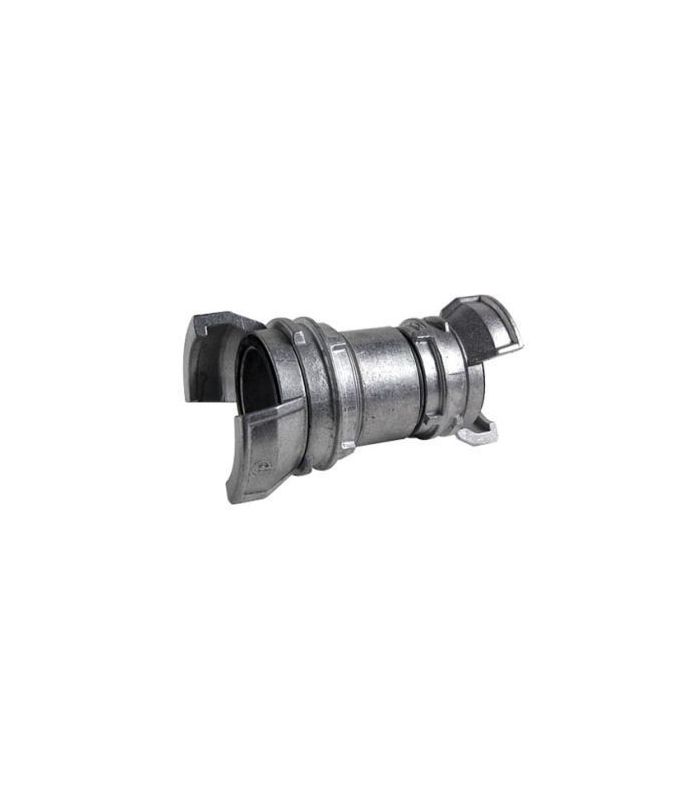

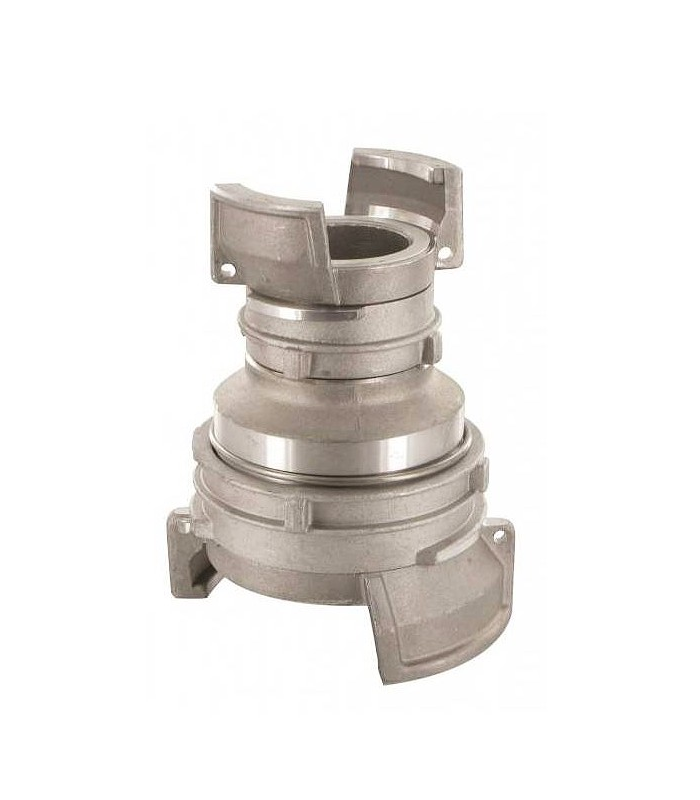

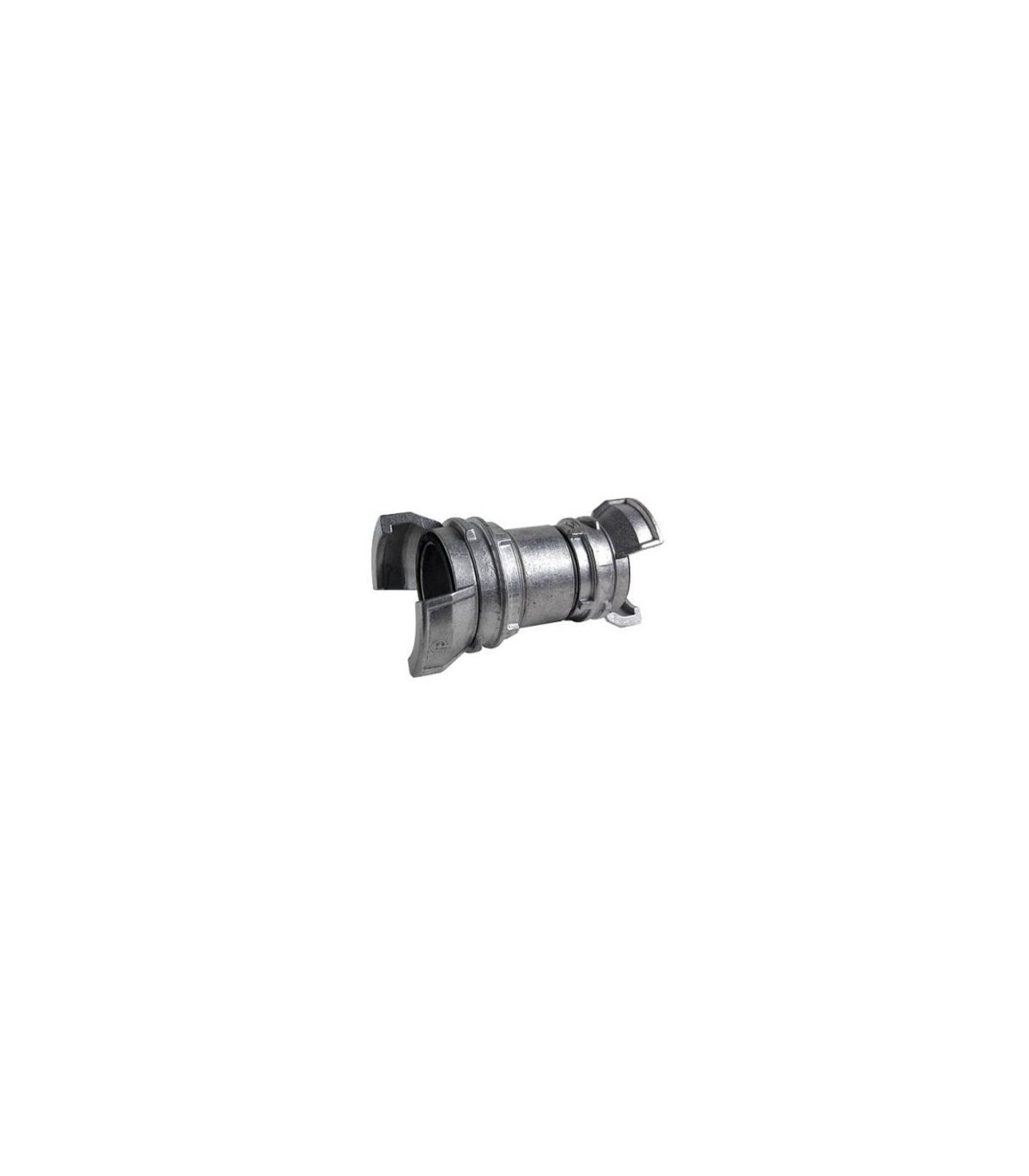

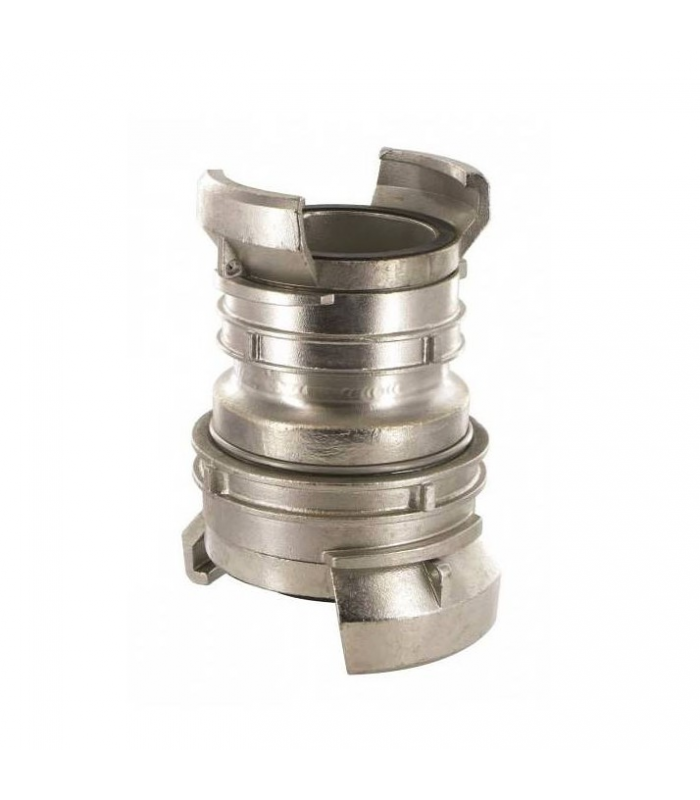

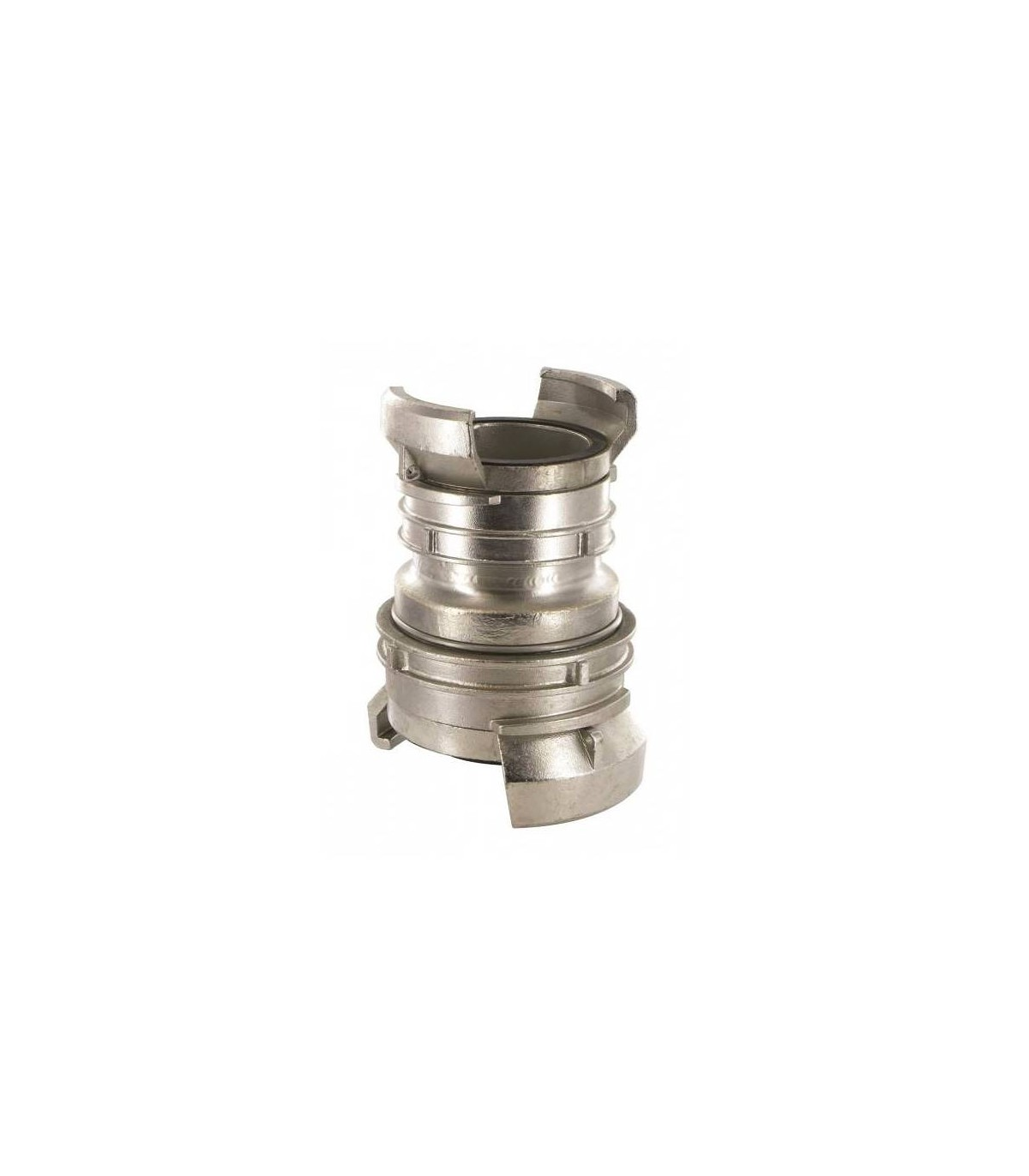

Guillemin-Reduzierstück mit Verriegelung
Ein Guillemin-Reduzierstück mit Verriegelungsmechanismus ist ein Verbindungsstück zum Verbinden zweier Rohre mit unterschiedlichen Durchmessern. Es zeichnet sich durch seine symmetrische Bauweise und sein luftdichtes Dichtungssystem aus und ist daher ideal, wenn ein hohes Maß an Sicherheit und Zuverlässigkeit erforderlich ist. Es eignet sich hervorragend zum Transport von Flüssigkeiten und pulverförmigen Materialien.
Anwendungsgebiete: Chemische und petrochemische Industrie, Lebensmittel- und pharmazeutische Industrie, Textilindustrie, Bauwesen, Landwirtschaft, Bergbau
Hauptmerkmale:
Ein Guillemin-Reduzierstück mit Absperrventil ist ein Schnellkupplungsstück für Schläuche und Rohre, das auf dem Guillemin-Kupplungssystem basiert und es ermöglicht, zwei Rohre mit unterschiedlichen Durchmessern zu verbinden und den Flüssigkeitsstrom sicher zu unterbrechen, wenn es nicht mit einem anderen Verbindungsstück oder Schlauch verbunden ist.
Das Guillemin-System ist eine symmetrische Schnellkupplung, die in der Industrie, der Chemie, der Landwirtschaft und im Brandschutz weit verbreitet ist und die Verbindung zweier identischer Armaturen mittels Klauen und eines Sicherheitsrings ohne Werkzeug ermöglicht.
Technische Spezifikationen eines Guillemin-Reduzierstücks mit Verschluss:
| Material | DN | UND | E1 |
| Aluminium | 50-40 | 85 | 71 |
| Aluminium | 65-40 | 102 | 71 |
| Aluminium/Edelstahl 316 | 65-50 | 102 | 86 |
| Aluminium | 80-40 | 124 | 86 |
| Aluminium/Edelstahl 316 | 80-50 | 124 | 86 |
| Aluminium/Edelstahl 316 | 80-65 | 124 | 102 |
| Aluminium | 100-40 | 145 | 71 |
| Aluminium | 100-50 | 145 | 85 |
| Aluminium | 100-65 | 145 | 102 |
| Aluminium/Edelstahl 316 | 100-80 | 145 | 124 |
