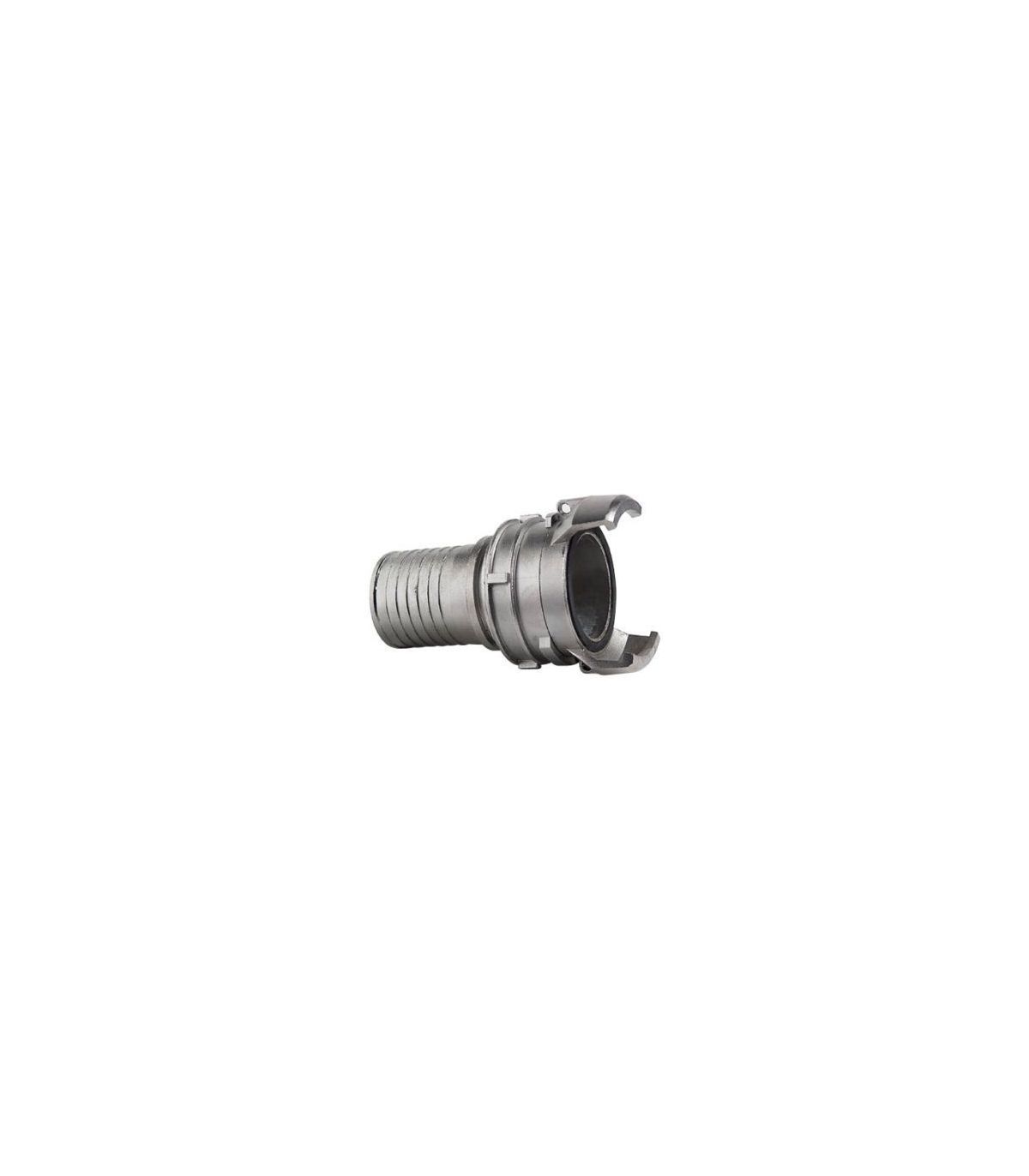

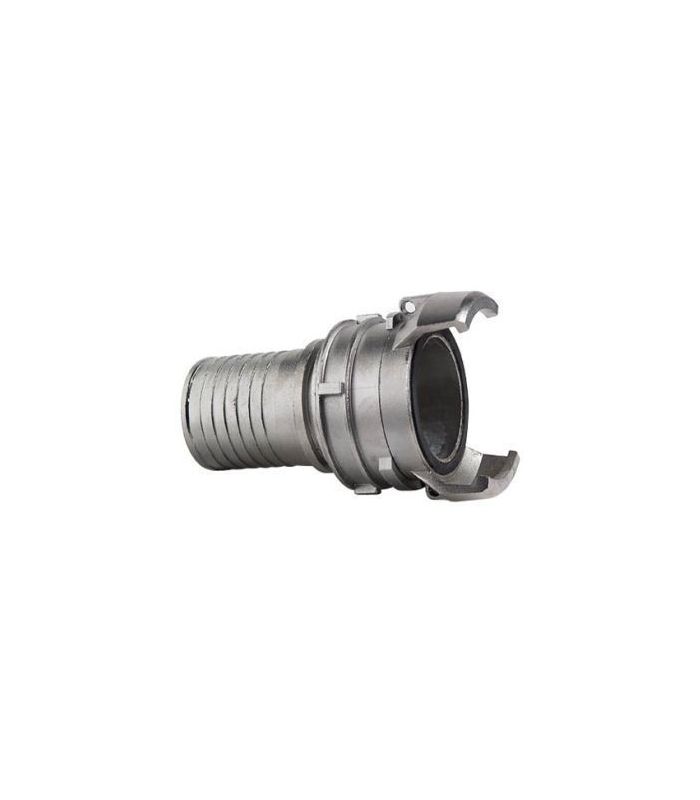

La fascetta stringitubo Guillemin è un tipo di raccordo per tubi flessibili utilizzato per collegare e scollegare rapidamente i tubi, garantendo una tenuta stagna. È ideale per il trasferimento di fluidi e materiali in polvere. Si caratterizza per l'assenza di filettatura, in quanto si collega direttamente al tubo tramite un albero dentellato.
Applicazioni: industria chimica e petrolchimica, industria alimentare e farmaceutica, industria tessile, edilizia, agricoltura, industria mineraria.
Specifiche tecniche:
| DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
| A | 32 | 37 | 42,5 | 55 | 70 | 84 | 113 | 123 | 160 | 196 |
| B | 23 | 27,5 | 32 | 43 | 54 | 70 | 85 | 103 | 132 | 156 |
| C | 20 | 24 | 30 | 34 | 45,5 | 55 | 69 | 92 | 118 | 139 |
| D | 25 | 30 | 35 | 40 | 51 | 65 | 76 | 100 | 128 | 152 |
| L1 | 75 | 76 | 79 | 112 | 127 | 134 | 149 | 192 | 200 | 278 |
| L2 | 33 | 33 | 33 | 45 | 48 | 55 | 60 | 95 | 92 | 136 |
