Collegamenti Guillemin: cosa sono, caratteristiche, applicazioni e funzioni

Che cosa sono i raccordi Guillemin?

I raccordi a ghigliottina sono un sistema di accoppiamento simmetrico, ovvero entrambe le metà sono identiche. I raccordi a ghigliottina sono dotati di anelli di bloccaggio per collegare e fissare l'altra metà. Rappresentano lo standard francese per i collegamenti dei serbatoi. Sono adatti sia per il pompaggio che per l'aspirazione di liquidi e solidi come polveri e granuli.

Caratteristiche dei link Guillemin

Le caratteristiche principali dei collegamenti Guillemin di Disumtec sono:

• Sono disponibili in acciaio inossidabile 316, alluminio, bronzo o polipropilene.
• Disponibili nelle misure da DN50 a DN150
• Per tubi flessibili con filettatura maschio e femmina
• Ideale per lavorare a pressioni fino a 240 PSI (16 bar)
• Le superfici lisce aiutano a prevenire l'accumulo di prodotto
• Facile da collegare - Conforme allo standard spagnolo EN14420-8 e allo standard francese NF E-29572.

Applicazioni

I collegamenti a ghigliottina sono utilizzati in una vasta gamma di applicazioni, tra cui:

• Trasferimento di fluidi: i raccordi Guillemin vengono utilizzati per collegare i tubi flessibili a autocisterne, silos e altre apparecchiature per il trasferimento di fluidi.
• Ingegneria civile: i raccordi Guillemin vengono utilizzati nell'edilizia per collegare tubi flessibili a pompe, betoniere e altre attrezzature da costruzione.
• Industria alimentare: i raccordi Guillemin vengono utilizzati nell'industria alimentare per collegare i tubi flessibili alle macchine confezionatrici, alle attrezzature per la lavorazione degli alimenti e ad altre apparecchiature per la manipolazione degli alimenti.

Come funzionano i raccordi Guillemin?

Il raccordo Guillemin si collega semplicemente unendo le due metà e ruotando un anello di bloccaggio che si inserisce in un canale sull'altra metà del raccordo, creando un collegamento solido e sicuro. I raccordi possono essere serrati a mano o con l'ausilio di chiavi appositamente progettate.

Il materiale standard per le ghigliette è alluminio e acciaio inossidabile , con anelli di tenuta opzionali in EPDM bianco, Viton, NBR e Kalrez disponibili su richiesta. I raccordi sono disponibili anche senza meccanismo di bloccaggio, sebbene quest'ultimo debba essere presente su almeno una delle due metà per consentire il collegamento.

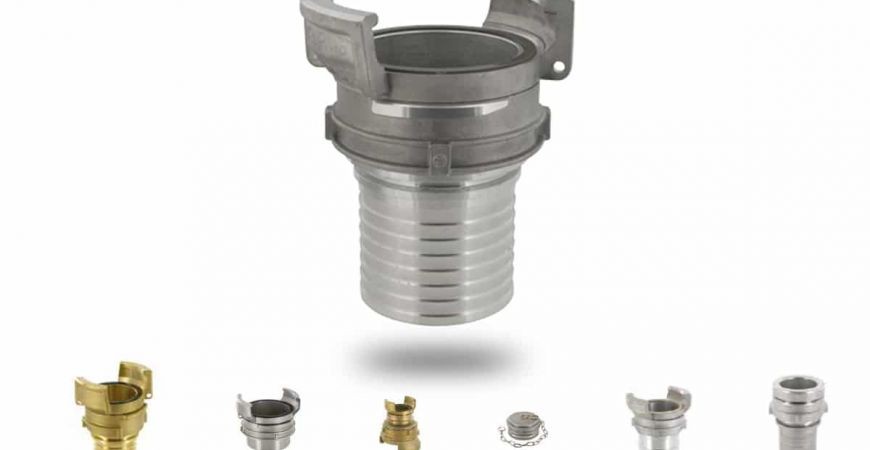

Di seguito mostriamo alcuni dei tipi di ghigliottina più comunemente usati: ghigliottina con tenone, ghigliottina con filettatura maschio, ghigliottina con filettatura femmina, ecc.
