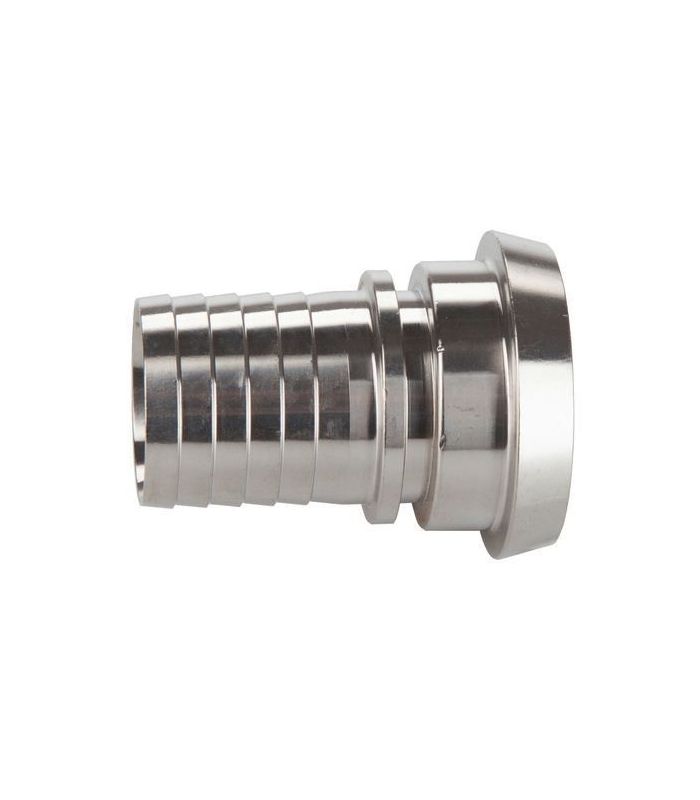

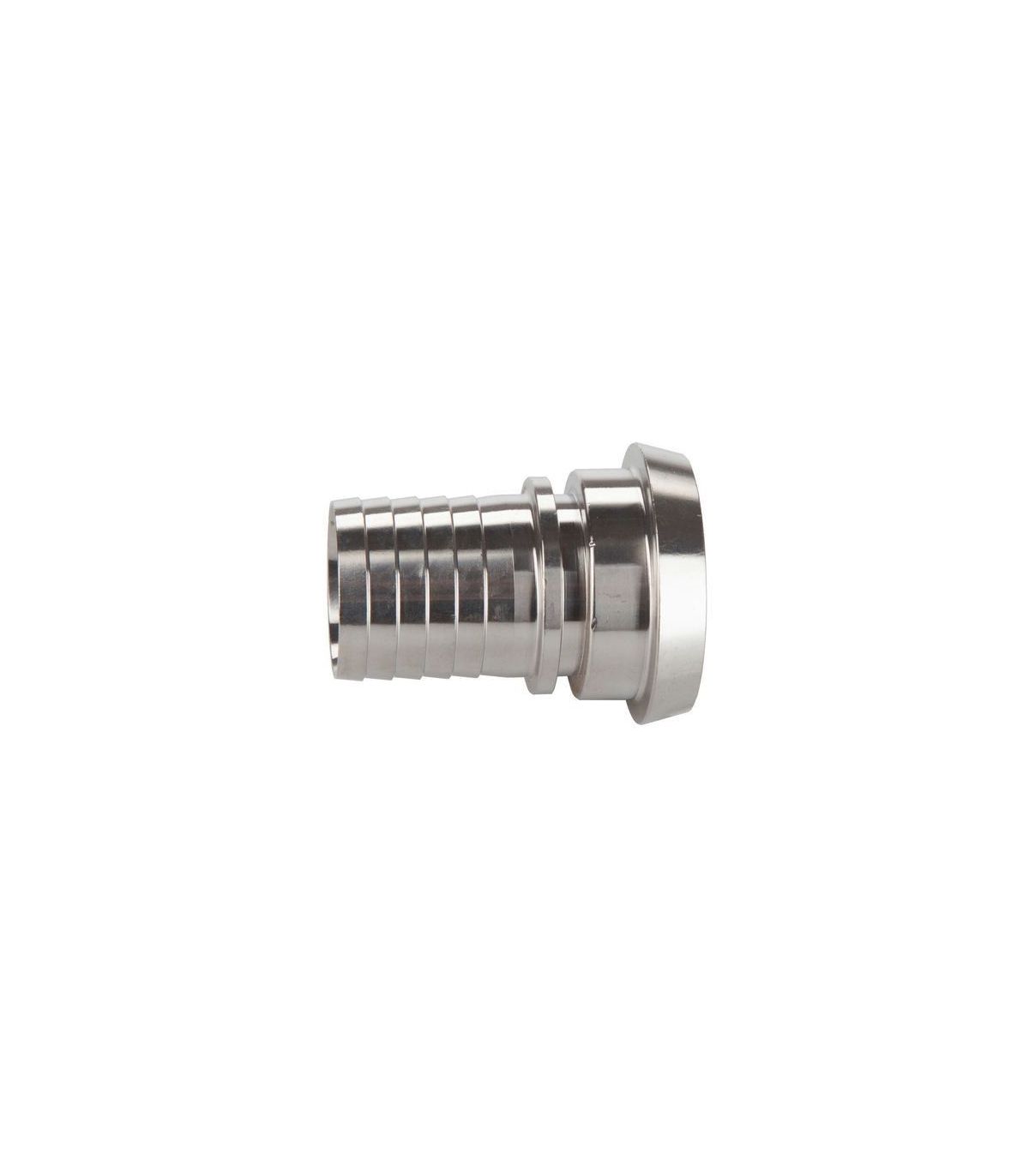

Embout de tuyau DIN 11851
Le raccord de tuyau DIN 11851 est un type de connecteur utilisé pour raccorder des tuyaux à d'autres composants d'un système, tels que des conduites ou des vannes. Il se compose d'une partie filetée et d'une partie qui s'insère dans le tuyau. Il convient aux applications en milieu humide ou avec des produits chimiques.
Applications : industries agroalimentaires, pharmaceutiques et chimiques, et plus généralement, partout où un raccordement de tuyau sûr et hygiénique est requis.
Spécifications techniques :
Un raccord de tuyau DIN 11851 est un composant de connexion sanitaire utilisé pour raccorder des tuyaux flexibles à des systèmes de tuyauterie qui utilisent la norme DIN 11851 , très courante dans les industries alimentaires, pharmaceutiques et chimiques.
Il s'agit d'un manchon conçu pour fixer ou sertir un tuyau et permettre son raccordement à un raccord DIN 11851 à l'aide d'un écrou et d'un joint. Ce système garantit un raccordement hygiénique, étanche et démontable.
Fiche technique pour embout de tuyau DIN 11851 :
| Code | DN | Étendue | Tuyau Ø | Fil | Poids (kg) |
| 646500 | 15 | 1/2" | 13 | 34 x 1/8" | 0,11 |
| 646501 | 20 | 3/4" | 19 | 44x1/6" | 0,19 |
| 646502 | 25 | 1" | 25 | 52 x 1/6" | 0,23 |
| 646503 | 32 | 1-1/4" | 32 | 58x1/6" | 0,28 |
| 646504 | 40 | 1-1/2" | 38 | 65 x 1/6" | 0,36 |
| 646505 | 50 | 2" | 50 | 78 x 1/6" | 0,51 |
| 646506 | 65 | 2-1/2" | 65 | 95 x 1/6" | 1,15 |
| 646507 | 80 | 3" | 80 | 110 x 1/4" | 1,35 |
| 646508 | 100 | 4" | 100 | 130 x 1/4" | 1,84 |
