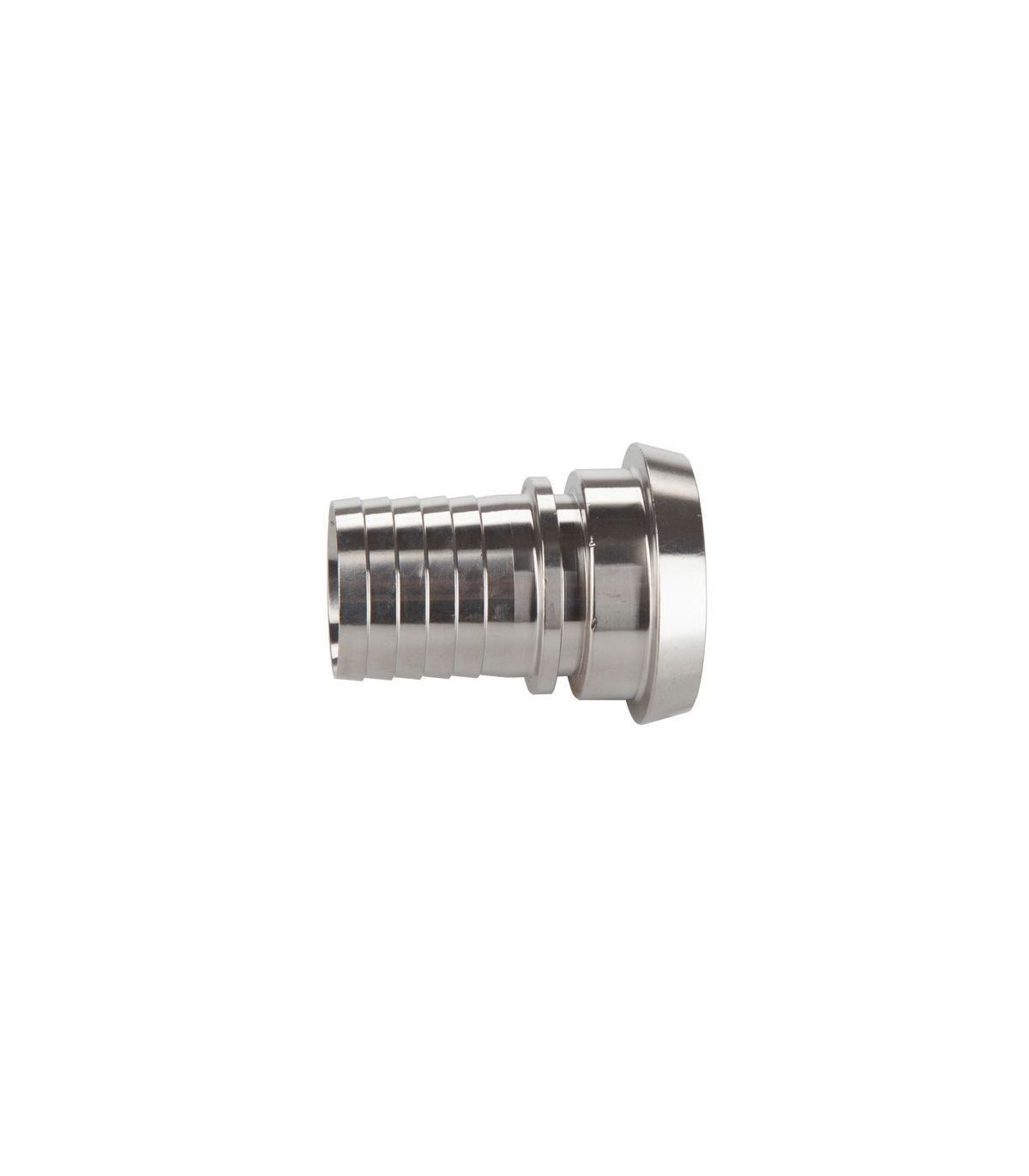

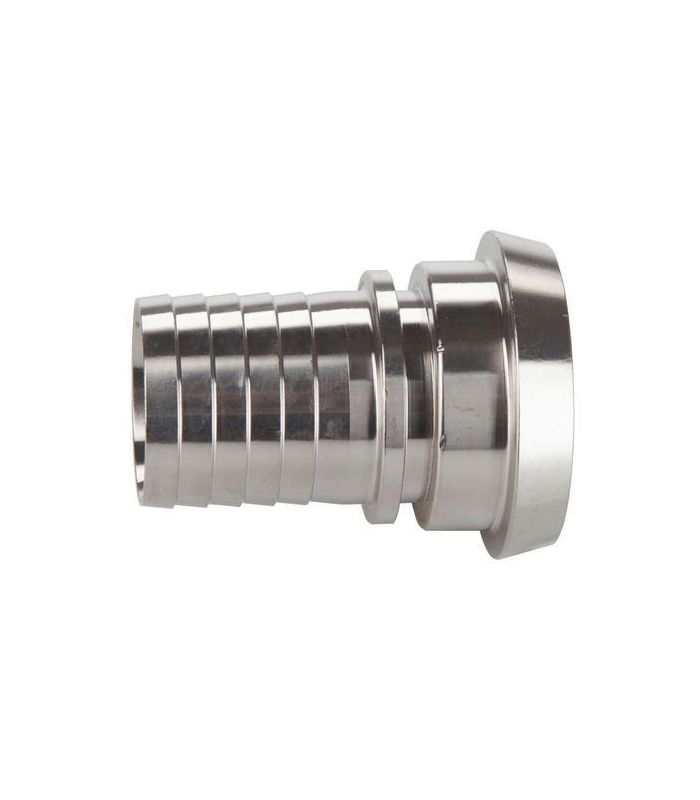

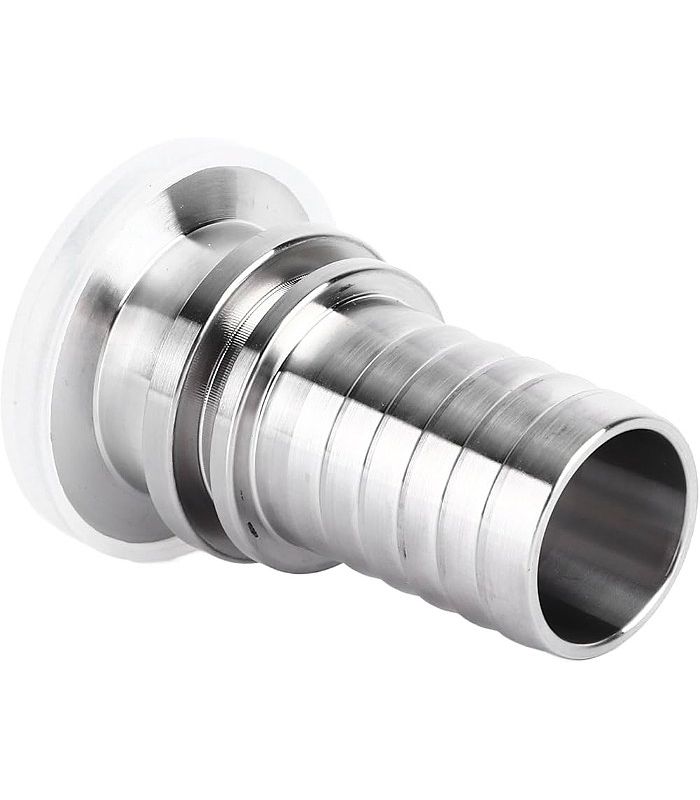

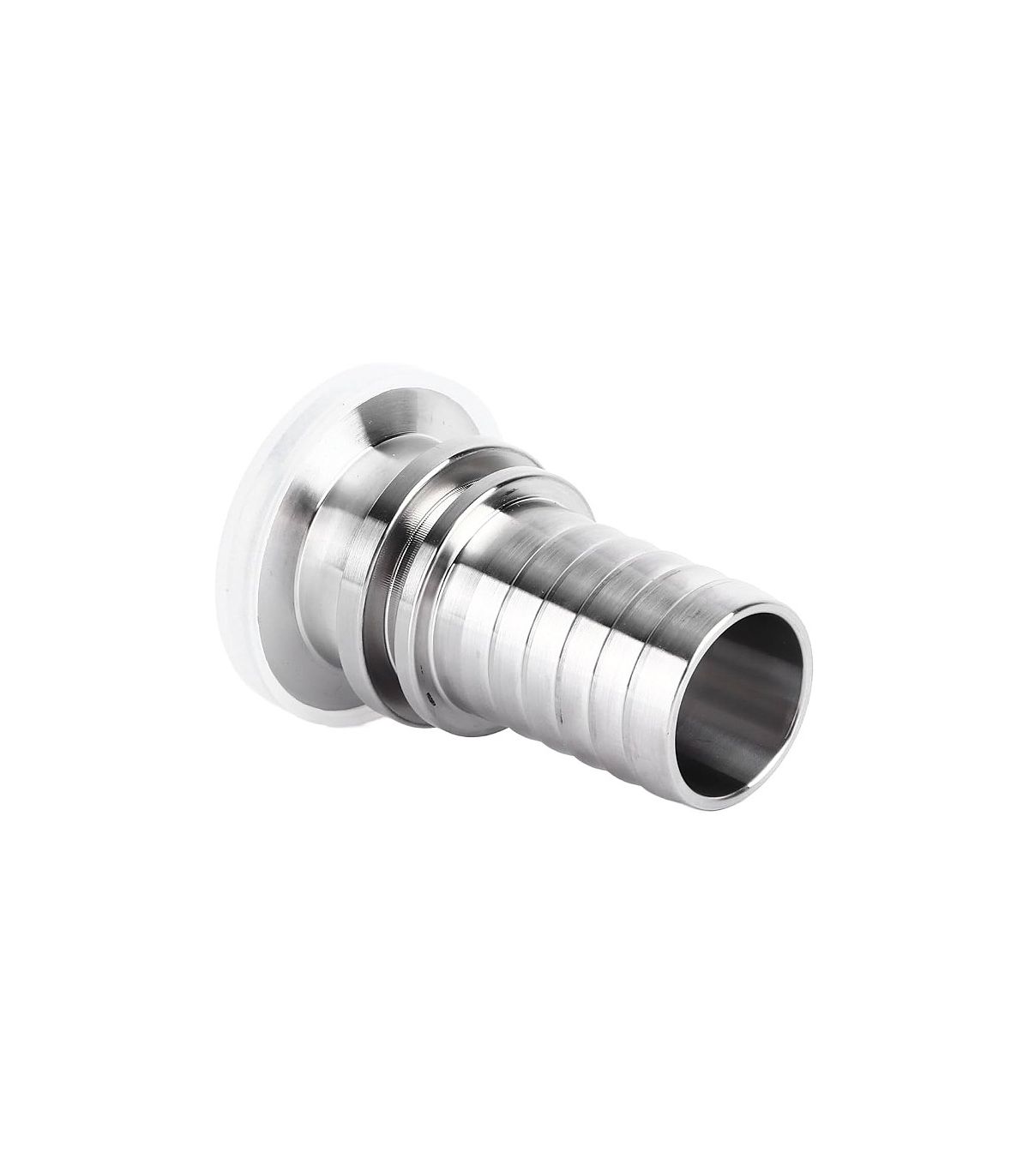

DIN 11851 Schlauchverschraubung
Die Schlauchverschraubung nach DIN 11851 ist ein Verbindungsstück zum Anschließen von Schläuchen an andere Systemkomponenten wie Rohre oder Ventile. Sie besteht aus einem Gewindeteil und einem in den Schlauch einsteckbaren Teil. Sie eignet sich für Anwendungen in feuchten Umgebungen oder mit Chemikalien.
Anwendungsgebiete: Lebensmittel-, Pharma- und Chemieindustrie sowie allgemein überall dort, wo eine sichere und hygienische Schlauchverbindung erforderlich ist.
Technische Spezifikationen:
Ein DIN 11851 Schlauchanschlussstück ist ein hygienisches Verbindungselement , das zum Verbinden von flexiblen Schläuchen mit Rohrleitungssystemen verwendet wird, die der Norm DIN 11851 entsprechen und in der Lebensmittel-, Pharma- und Chemieindustrie weit verbreitet sind.
Diese Hülse dient zum Klemmen oder Verpressen eines Schlauchs und ermöglicht dessen Verbindung mit einem DIN 11851-Anschluss mittels Mutter und Dichtung. Das System gewährleistet eine hygienische, wasserdichte und lösbare Verbindung.
Technisches Datenblatt für Schlauchverschraubung nach DIN 11851:
| Code | DN | Ausmaß | Ø Schlauch | Faden | Gewicht (kg) |
| 646500 | 15 | 1/2" | 13 | 34x1/8" | 0,11 |
| 646501 | 20 | 3/4" | 19 | 44x1/6" | 0,19 |
| 646502 | 25 | 1" | 25 | 52x1/6" | 0,23 |
| 646503 | 32 | 1-1/4" | 32 | 58x1/6" | 0,28 |
| 646504 | 40 | 1-1/2" | 38 | 65x1/6" | 0,36 |
| 646505 | 50 | 2" | 50 | 78x1/6" | 0,51 |
| 646506 | 65 | 2-1/2" | 65 | 95x1/6" | 1.15 |
| 646507 | 80 | 3" | 80 | 110x1/4" | 1,35 |
| 646508 | 100 | 4" | 100 | 130x1/4" | 1,84 |
